GE DS200GDPAG1AHE

브랜드: GE
설명: DS200GDPAG1AHE
조건: 아주 새로운
인증서: COO 테스트 보고서 보증서
보증: 1년
재고 수량: 1
지불 기간: T/T
배송 포트: 샤먼

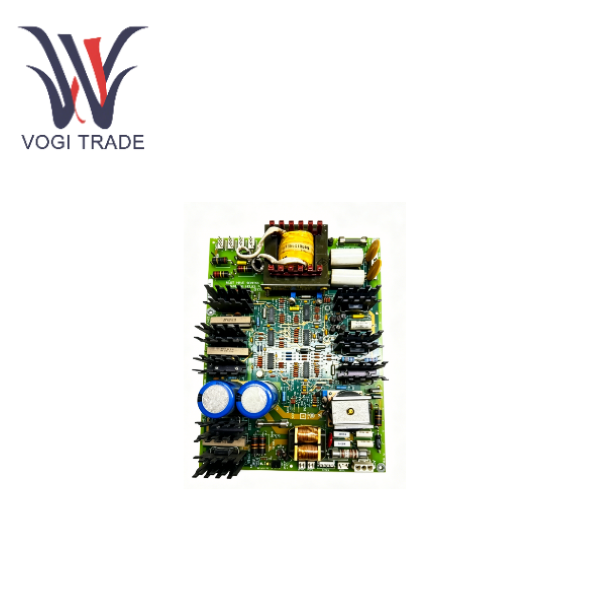

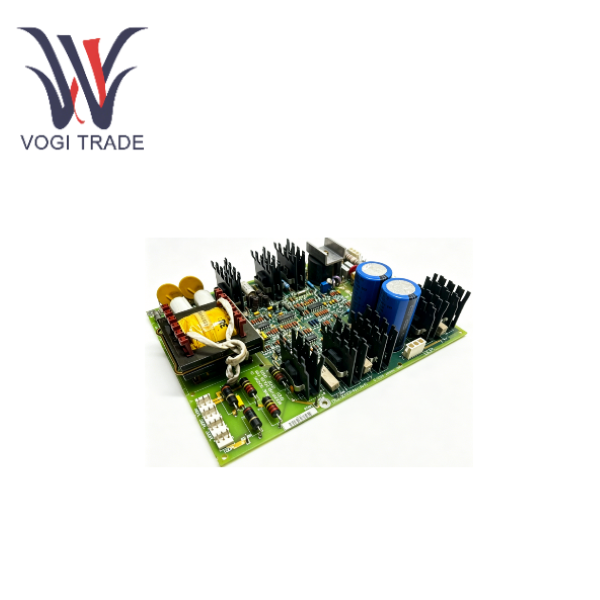

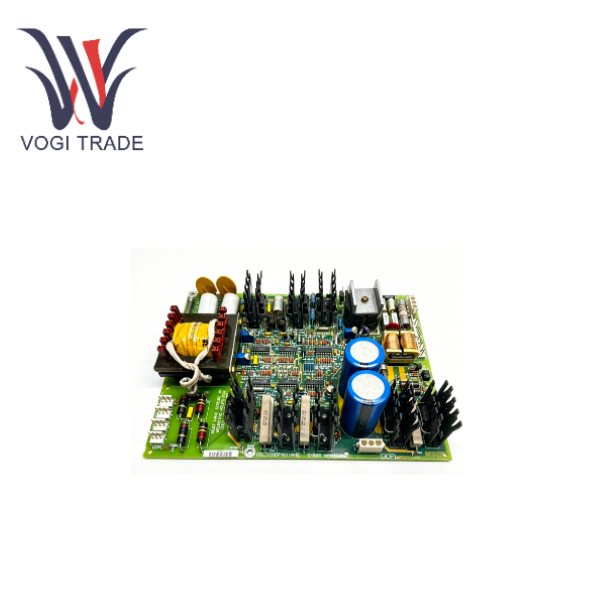

DS200GDPAG1AHE는 GE Speedtronic Mark V 시스템을 위한 700W 고주파 전력 보드로, 가스 터빈/증기 터빈 제어 및 여자 시스템을 위한 다중 절연 전원 공급 장치를 제공합니다.

문의 보내기

제품 설명

제조	GE
모델 번호	DS200GDPAG1AHE
주문번호	DS200GDPAG1AHE
목록	마크 V
원산지	미국
HS코드	7326909000
차원	178×330×160mm
무게	0.8kg

제품개요

DS200GDPAG1AHE는 General Electric(GE)이 Mark V Speedtronic 시리즈 가스 터빈 제어 시스템용으로 개발한 고주파 전원 공급 장치 보드로, Mark V 시리즈 내에서 중요한 구성 요소 역할을 합니다.

Mark V 제어 시스템 내에서 이 보드는 전력 변환 및 분배에서 중추적인 역할을 합니다. 80~132VAC 또는 105~140VDC의 광범위한 입력 전원 공급 장치를 수용합니다. 내부 27kHz 유사 공진형 인버터 및 전압 조정 회로를 활용하여 이 입력을 120VDC 제어 공급 장치, 50VAC 출력 공급 장치 및 보조 전원 공급 장치로 변환하여 IGBT 게이트 드라이버 및 릴레이와 같은 시스템 구성 요소에 작동 전력을 제공합니다. 이 보드는 600~700W의 출력 전력을 제공할 수 있으며 모든 입력이 전기적으로 절연되어 있어 전압 스파이크 및 전력 중단으로 인한 간섭을 효과적으로 견딜 수 있습니다.

장점

DS200GDPAG1AHE는 GE Mark V 시스템용 700W 고주파 전원 보드입니다.

이 제품의 장점은 폭넓은 입력 호환성, 절연 및 간섭 방지, 높은 전력 안정성, 손쉬운 유지 관리 및 진단, 산업 등급 신뢰성에 있습니다. 핵심 장점: 80-132VAC 또는 105-140VDC AC/DC 듀얼 입력을 지원하는 매우 넓은 입력 호환성, 강력한 호환성으로 발전소와 같은 산업 현장의 다양한 전원 공급 장치 시나리오에 적합합니다. 모든 입력은 전압 스파이크, 서지 및 그리드 변동을 억제하기 위해 전기적으로 절연되어 후속 여기, 드라이브 및 제어 카드를 보호하므로 열악한 전자기 환경에 적합합니다. 고전력 고주파 안정적인 700W 전력, 27kHz 고주파 인버터, 출력 120VDC/50VAC 제어 전원 공급 장치, 강력한 부하 용량, 작은 리플, 안정적인 온도 제어. 완벽한 보호, 쉬운 진단 통합 과전압, 과전류 및 단락 보호; 4개의 LED 채널과 2개의 네온 라이트가 보드에 장착되어 있어 전원 공급 장치나 기타 오류 상태를 한눈에 확인하고 빠른 문제 파악이 가능합니다. 산업 등급의 높은 신뢰성은 Mark V 가스 터빈 및 증기 터빈 제어 및 여기 시스템용으로 특별히 설계되었으며, 넓은 온도 작동 및 긴 서비스 수명을 제공하여 중요 장치의 장기간 연속 작동을 지원합니다.

플러그 앤 플레이 및 유지 관리가 쉬운 표준 보드 카드 설계는 동일한 시리즈의 DS200GDPAG1A와 호환 및 상호 교환 가능합니다. 예비 부품은 보편적이고 교체가 빠르므로 가동 중지 시간과 재고 비용이 줄어듭니다.

적용원리

1. 핵심 적용 시나리오: 가스 터빈 제어 시스템 DS200GDPAG1AHE는 General Electric의 Speedtronic Mark V 시리즈의 핵심 구성 요소 중 하나입니다. 가장 중요하고 실용적인 응용 분야는 가스 터빈 및 증기 터빈의 전기 유압식 제어 시스템에 설치되어 터빈의 안전하고 안정적인 작동을 보장하는 핵심 I/O 보드 카드 역할을 하는 것입니다.

2. 실제 응용 분야의 특정 기능 및 신호 처리: 실제 터빈 제어 캐비닛에서 이 보드 카드는 "신호 변환기" 및 "조정기" 역할을 합니다. I/O 코어(R1, R2 및 R3)에 설치된 터미널 보드에서 읽은 많은 수의 아날로그 신호를 스케일링하고 조절하는 역할을 합니다. 구체적으로 처리되는 실제 신호에는 다음이 포함됩니다. 중요 위치 및 상태 모니터링: 밸브 또는 액추에이터의 정확한 위치를 모니터링하기 위한 LVDT 또는 선형 가변 차동 변압기 입력 처리. 진동 입력을 처리하고 터빈 작동 중 기계적 진동 상태를 모니터링합니다. 온도 및 압력 모니터링: 열전대 입력은 물론 연료 흐름 압력 신호 및 압축기 정지 감지 신호와 같은 4~20mA 아날로그 입력을 수신하고 처리합니다. 드라이브 및 출력 제어 : 서보 밸브, 릴레이 드라이버 출력, 펄스 입력 등의 출력 제어를 담당합니다.

3. 시스템 상호 작용 및 통신 애플리케이션 제어 시스템의 내부 아키텍처에서 DS200GDPAG1AHE는 데이터 브리지 역할도 합니다. 코어 데이터 전송: 3PL 커넥터를 통해 변조된 신호가 STCA 보드에 기록된 다음 코어 버스로 전송됩니다. 발전기 및 라인 신호 상호 작용: JE 커넥터를 통해 발전기 및 라인에서 관련 신호를 보내고 받는 일을 담당하는 TCQC 보드와 통신합니다.
