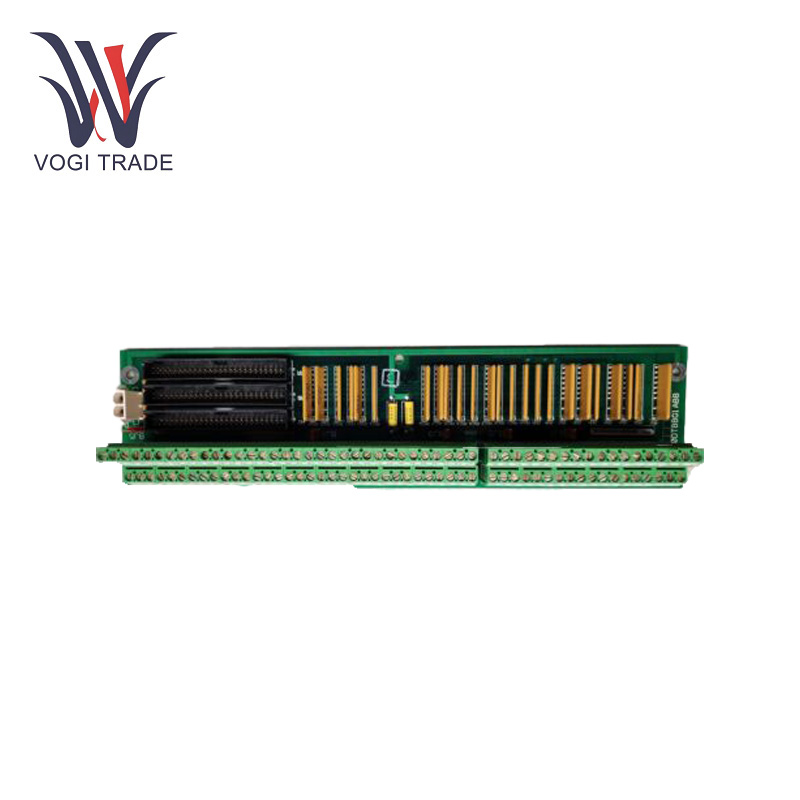

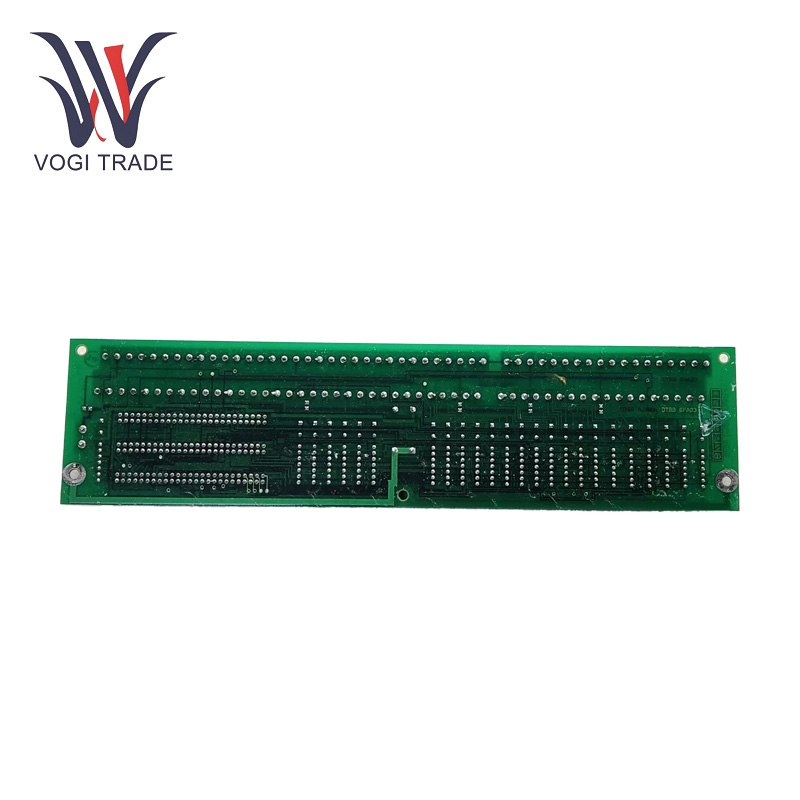

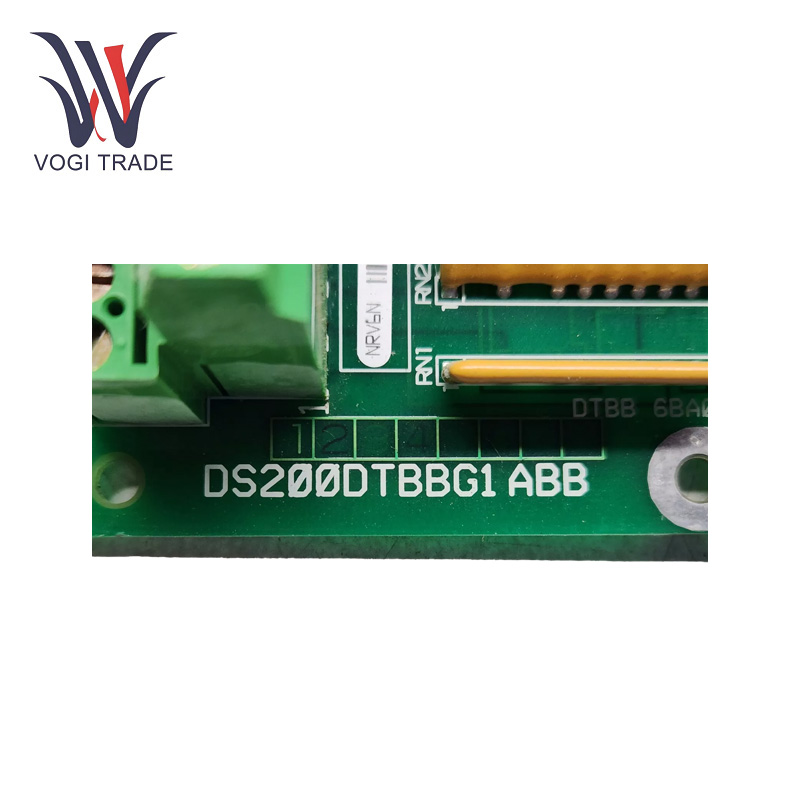

GE DS200DTBBG1ABB

기술적인 매개변수

입력 전압 범위: 24V DC ~ 125V DC.

작동 온도 범위: - 30°C ~ 65°C.

보관 온도 범위: -40°C ~ 85°C .

단자대: 2, 각 단자대는 최대 95개의 신호 라인을 수용할 수 있어 라인을 효과적으로 관리할 수 있습니다.

커넥터: 다른 시스템 구성 요소와 쉽게 연결할 수 있도록 50핀 커넥터가 3개 있으며 베이요넷 커넥터와 점퍼도 장착되어 있습니다.

기능적 특성

디지털 신호 종단: GE DS200DTBBG1ABB는 디지털 접점 입력 47-96에 대한 종단 역할을 하며 특정 디지털 입력 신호에 대한 전용 연결 지점을 제공하여 현장 장치와 제어 시스템 간의 디지털 신호의 정확하고 안정적인 전송을 보장합니다.

DIN 레일 장착: GE DS200DTBBG1ABB는 DIN 레일 연결용으로 설계되어 설치 및 제거가 편리합니다. 캐비닛 공간을 절약하기 위해 DIN 레일에 수직으로 쌓을 수 있으며, 필요한 경우 DSVO 보드 2개를 VSVO에 연결할 수 있습니다.

다양한 연결: GE DS200DTBBG1ABB의 듀얼 터미널 블록과 다중 커넥터는 효율적인 와이어 관리와 유연한 연결 옵션을 제공하여 센서, 액추에이터 및 컨트롤러와 같은 다른 시스템 구성 요소와 원활한 통합을 가능하게 합니다.

보드 구성: DSVOH1B에서는 22W~1,000W 범위의 서보 밸브 코일 저항과 필요한 코일 전류를 점퍼 JP1 및 JP2를 통해 선택할 수 있습니다.

문제 해결

신호 전송 실패：GE DS200DTBBG1ABB에서 신호 전송 문제가 발생하면 사용자는 펄스 축을 분석해야 합니다. 신호 케이블이 올바르게 연결되어 있고 손상되지 않았는지 확인하세요. 신호가 정상 범위인 경우 멀티미터나 오실로스코프를 사용하여 입력 및 출력 포트의 신호 레벨을 측정하고 테스트합니다. 신호가 정상인 경우 인터페이스에 연결된 해당 장치 및 회로를 확인하십시오.

이사회 문제: 보드 자체에 문제가 있는 경우 손상 징후(부품 탄, 커넥터 느슨함, 흔적 파손 등)가 있는지 검사하십시오. 가능할 때마다 진단 도구나 소프트웨어를 활용하여 보드의 기능 및 상태를 철저히 점검하십시오. 보드에 결함이 있는 경우 새 보드로 교체하십시오.

응용 분야

터빈 및 발전기 제어:GE DS200DTBBG1ABB는 GE Speedtronic Mark VI  제어 시스템에서 중요한 역할을 수행하여 터빈과 발전기 제어 프로세스의 구성 요소 간의 효율적인 신호 연결을 보장합니다.

산업 자동화: 다양한 산업 자동화 시스템에서 센서, 액추에이터 및 기타 제어 장치를 연결하여 실시간 데이터 수집, 신호 처리 및 장치 제어를 달성하고 생산 라인의 자동화 수준 및 생산 효율성을 향상시키는 데 사용됩니다. .

발전소: GE DS200DTBBG1ABB는 보일러, 터빈, 발전기 등 다양한 장비의 작동을 감시 및 제어하는 ​​발전소 제어 시스템에 광범위하게 사용되어 발전 장비의 안정적인 작동과 효율적인 에너지 전환을 보장합니다.
