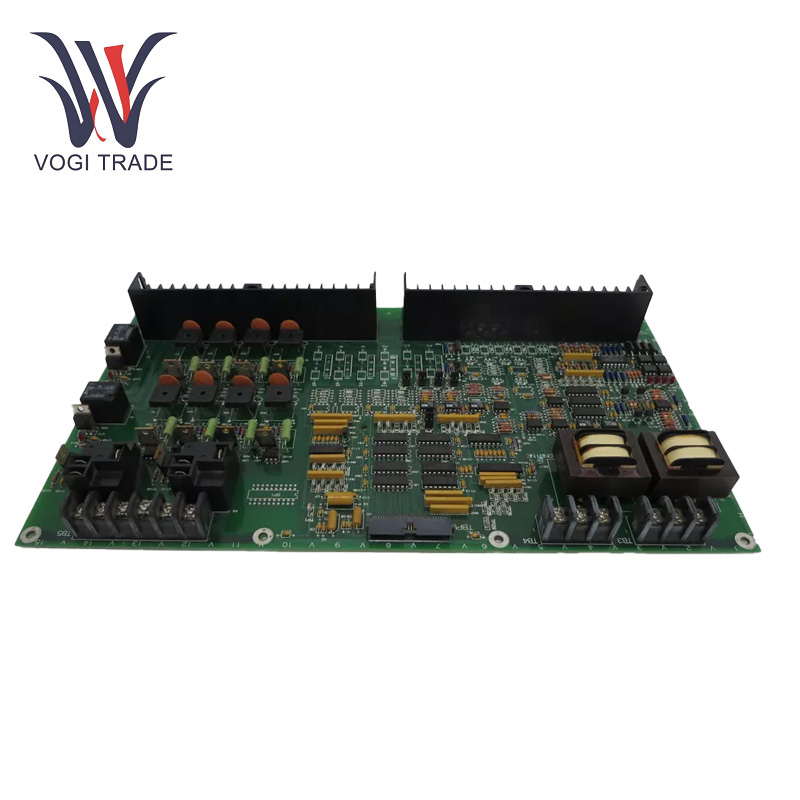

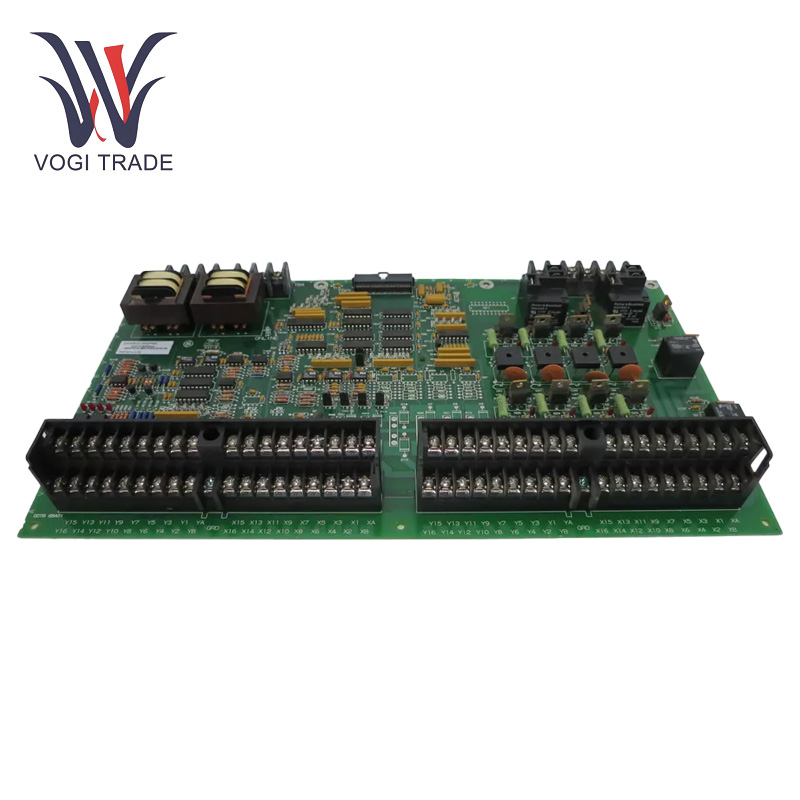

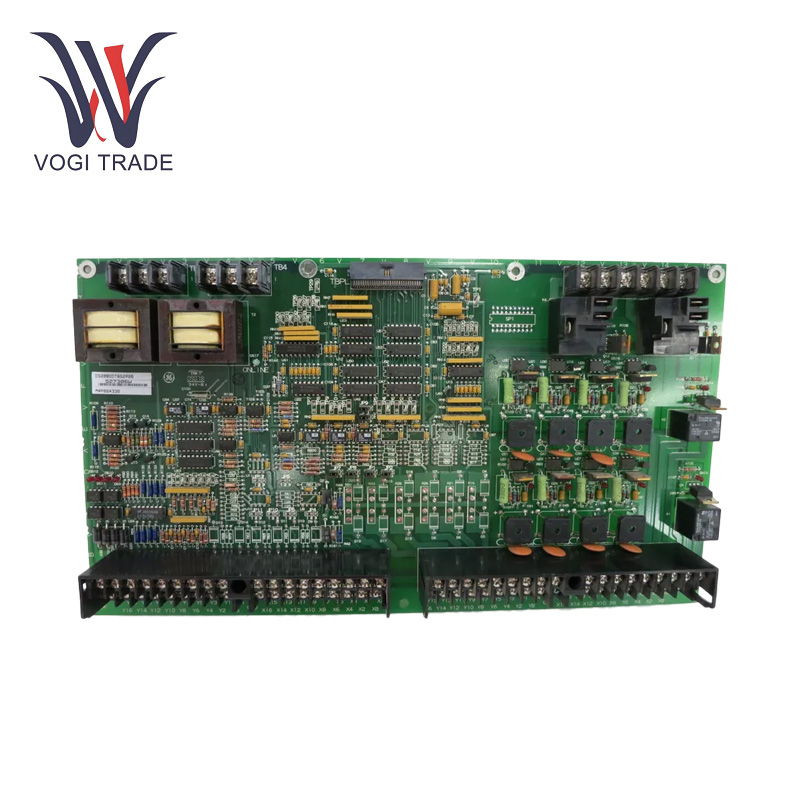

GE DS200DDTBG2ABB

작동 매개 변수

전압 매개 변수 : 60Hz에서 24-250 VDC / 24-230 VAC 또는 50Hz에서 125-230 VAC에 반응 할 수 있습니다.

고전압 AC 입력: 2

고전류 신호 입력: 6

낮은 전류 신호 입력: 3

4-20 MA 전류 루프 입력: 최대 2

미지급 전압 입력: 사용 가능

버퍼링 된 아날로그 출력: 4

4-20 MA 전류 oUTPUTS : 2

디지털 입력/출력: 16

전압 매개 변수: 60Hz에서 24-250 VDC / 24-230 VAC 또는 50Hz에서 125-230 VAC에 반응 할 수 있습니다.

온도 범위 :0 ~ 50 ºC입니다.

제품 기능

I/O 신호 관리: GE DS200DDTBG2ABB는 부하 통근 인버터 보조 I/O 터미널 보드로 고밀도 커넥터 리본 케이블의 대량 고용을 연결하여 다른 모델을 연결하면 큰 성공임을 의미합니다. 이를 통해 링크는 제어 시스템에서 모든 유형의 입력 및 출력 신호를 한 구성 요소에서 다른 구성 요소로 이동할 수 있습니다. 또한 보조 I/O 신호를위한 LS2100 제어 시스템의 DS200ADMA 아날로그 - to -Digital Option Board에 연결됩니다.

신호 컨디셔닝 및 분리: GE DS200DDTBG2ABB 스케일, 버퍼, 조건 및 분리 신호. 이것은 환경 시스템 - 레벨 신호를 시스템 DSP에서 이해할 수있는 형식으로 변환하기 때문에 유용합니다. 예를 들어 산업 환경에서 다양한 센서에 의해 생성 된 아날로그 신호는 먼저 디지털 부품으로 처리되기 전에 아날로그 컨디셔닝이 필요합니다.

다중 INPUT 및 출력 유형: 31 개의 디지털 입력 및 33 개의 디지털 출력, 8 개의 아날로그 출력 디지털 입력은 스위치 또는 센서에서 이진 -상태 신호를받을 수 있으며 디지털 출력은 릴레이와 솔레노이드를 구동 할 수 있습니다. 전기 연결은 일반적으로 매우 쉽습니다. 액추에이터 제어 또는 아날로그 유형 센서 모니터링에 연속 - 가변 신호를 제공하는 데 사용되는 아날로그 출력.

설치

커넥터 - 기반 연결 :GE DS200DDTBG2ABB에는 각각 다른 기능과 연결 방법을 갖는 6 개의 커넥터가 있습니다. 60- 핀 하이 - 밀도 리본 케이블 헤더 TB5 커넥터는 6- 위치 단자 스트립이며 클램프 TB3 및 TB4 커넥터는 3- 위치 단자 스트립 및 클램프입니다. 이 터미널 - 스트립 - 유형 커넥터는 와이어 연결 또는 제자리에 클램핑 할 수있는 다른 compbindable 부품에 연결하는 데 편리합니다. 따라서 커넥터 TB1 및 TB2는 36- 위치 더블 - 행 커넥터이므로 특정 서브 시스템에 대해 많은 양의 신호를 얻습니다.

마운팅 노트: GE DS200DDTBG2ABB는 표준 산업 제어 패널의 뒷면에 장착하기위한 것입니다. 구성 요소에는 나사 또는 기타 적합한 패스너가있는 패널에 단단히 부착 할 수있는 장착 구멍, 슬롯 또는 이와 유사한 기능이있을 수 있습니다. 이는 보드가 안정적이며 부적절한 장착으로 인해 작동 중에 손상되기 쉬운 효과입니다.

응용 프로그램 범위

산업 제어 시스템: 주로 LS2100 정적 스타터 제어 시스템 GE Mark V 시스템의 일부에서 사용됩니다. 이러한 개별 제어 시스템은 산업 환경 발전소, 정유소, 대형 제조 시설에서 널리 퍼져 있으며 전기 모터, 발전기 및 기타 고전력 장비의 운영을 처리합니다.

자동화 시스템: GE DS200DDTBG2ABB는 다양한 센서, 액추에이터 및 기타 컨트롤러와 인터페이스하여 제조 라인을 정기적으로 자동화하는 데 사용될 수 있습니다. 예를 들어, 센서에서 신호의 수신기 역할을 할 수도 있으며, 이는 기계 부품의 위치 또는 상태를 모니터링하는 데 사용될 수 있으며, 제어 신호를 액추에이터로 전송하여 기계 작업을 조정하는 신호 전송자.

문제 해결

육안 검사: 번트 구성 요소 또는 갈라진 흔적과 같은 손상 또는 결함의 가시 징후가 있는지 보드에 검사하십시오.

연결을 확인하십시오: 모든 리본 케이블과 커넥터가 올바르게 부착되어 부식되지 않도록하십시오.

제목 : 점퍼 스위치 SettingSobjective: 모든 점퍼 스위치가 공장 설정 또는 특정 응용 프로그램 요구 사항에 따라 올바르게 정렬되고 구성되도록합니다.

신호 테스트 :신호 무결성 테스트를 위해 테스트 포인트를 사용하고 모든 것이 예상대로 실행되는지 확인하십시오.

LED 표시기 : 결함 표시 또는 비정상 상태에 대한 상태 LED 확인
