| 제조 |
GE |
| 제품 매개변수 |

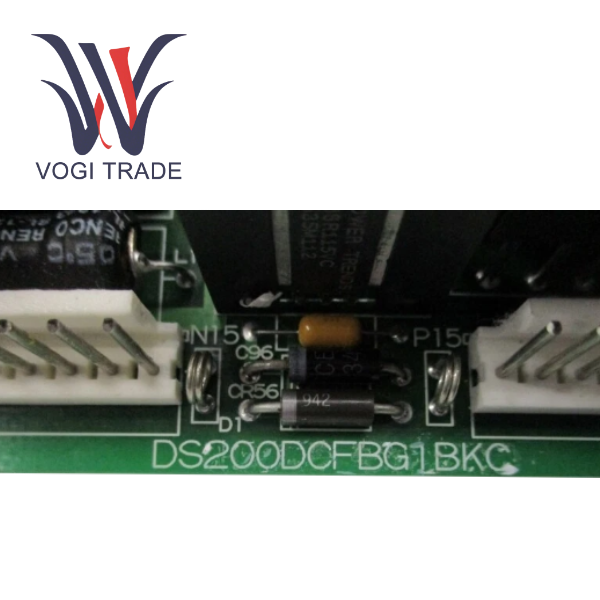

DS200DCFBG1BKC |
| 주문번호 |
DS200DCFBG1BKC |
| 목록 |
DS200DCFBG1BKC |
| 원산지 |
미국 |
| HS코드 |
8479909090 |
| 차원 |
35cm*35cm*5cm |
| 포장 치수 |
37cm*37cm*7cm |
| 무게 |
1.5kg |
기술적인 매개변수
| 목 |
명세서 |
| 제품 모델 |
DS200DCFBG1BKC |
| 핵심 기능 |
다채널 발전, 신호 피드백 모니터링, SCR 트리거 구동, 접촉기 제어 |
| 입력 전원 |
38V AC(±10%) 또는 24V DC |
| 주요 출력 전력 |
+5V/4A, ±15V/0.8A, ±24V DC, 115V AC(팬) |
| 신호 피드백 |
VCO 회로를 통해 AC 라인 전압/전류, DC 브리지 전압, 모터 전압, 션트 전류 등을 모니터링합니다. |
| 구성 가능성 |
점퍼 13개(JP), DIP 스위치 7개(SW) |
| 주요 업그레이드 |
JP13 점퍼(BKC 이상 버전에만 해당)는 자기장 전원 공급 장치 및 다중 브리지 병렬 스케일링에 사용됩니다. |
| 호환 가능한 시스템 |
GE DC2000, CB2000, EX2000, FC2000, GF2000, ME2000, AC2000 IGBT |
기능적 특성
GE DS200DCFBG1BKC는 강력한 전원 출력 기능을 갖추고 있으며 +5V/4A, ±15V/0.8A 및 ±24V DC 전원 공급 장치를 포함한 여러 조정 전원 공급 장치를 제공하여 전체 제어 시스템에 전원을 공급합니다.
GE 보드의 정밀 신호 처리 성능도 뛰어납니다. 이 보드에는 다중 채널 전압 제어 발진기(VCO) 회로와 아날로그 신호 처리 회로가 장착되어 있어 션트에서 출력되는 AC 라인 전압, DC 브리지 전압, 모터 전압 및 밀리볼트 수준 전류 신호의 진폭과 위상을 정밀하게 모니터링할 수 있습니다.
13개의 온보드 구성 가능 점퍼(JP)와 7개의 DIP 스위치(SW)를 통해 사용자는 특정 드라이브 모델, 섀시 크기 및 센서 유형에 따라 신호 입력 유형(직접 션트 또는 외부 VCO), VCO 회로 활성화 상태 및 전압/전류 피드백 범위를 정확하게 구성할 수 있습니다.
제품개요

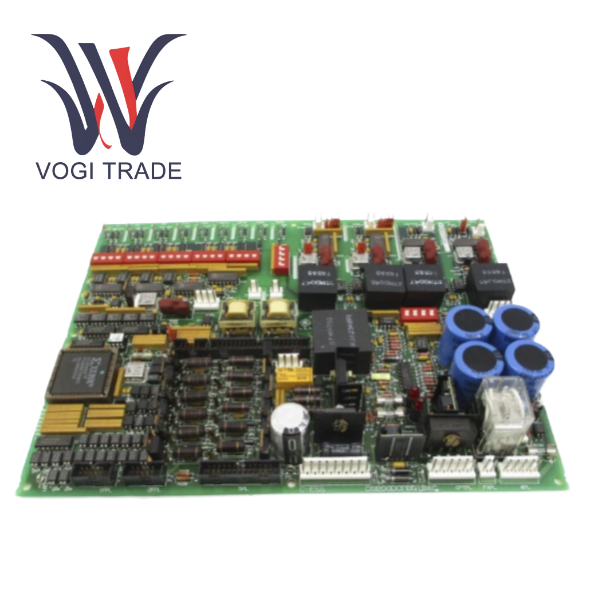

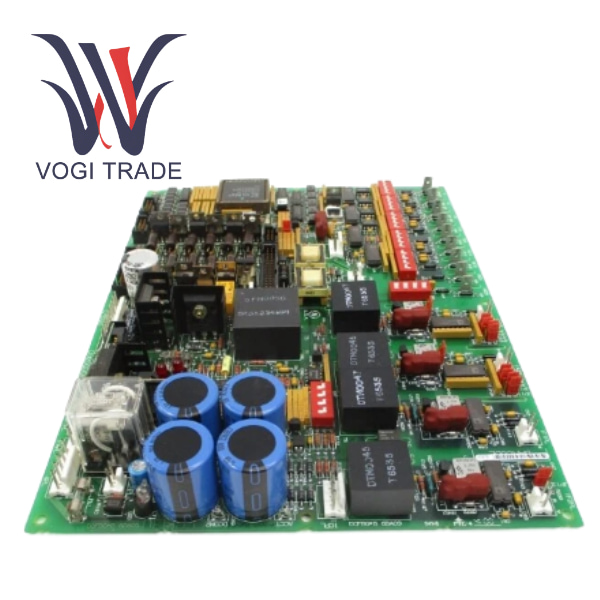

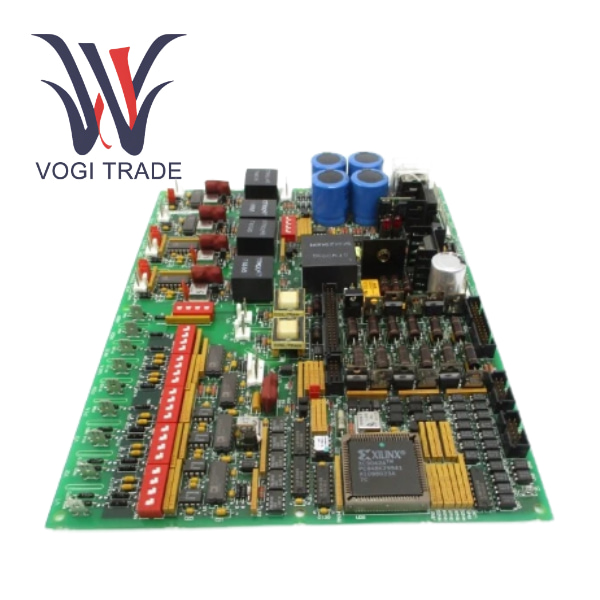

DS200DCFBG1BKC는 DC2000 및 EX2000과 같은 General Electric의 산업용 드라이브 시스템을 위한 전원 및 피드백 제어 보드입니다. 이 보드 카드에는 두 가지 핵심 기능이 있습니다.
POWER SUPPLY BOARD는 다채널 발전 및 배전 기능을 가지고 있습니다. 입력 38V AC 또는 24V DC를 시스템에 필요한 다양한 제어 수준 전원 공급 장치(+5V, ±15V 및 ±24V DC)로 변환 및 조정하고 섀시 팬에 115V AC 전원을 제공합니다.
GE의 포괄적인 신호 모니터링 및 피드백 기능도 이 보드에 적용됩니다. 온보드 전압 제어 발진기(VCO) 회로를 통해 주요 전압 및 전류 신호(예: 전기자 전압/전류, AC 라인 전압/전류 및 모터 전압)가 주파수 신호로 변환되어 상위 레벨 제어 보드(SDCC/LDCC)로 전송되어 시스템 모니터링, 보호 및 트리거 제어를 수행합니다.
통합 드라이브 및 보호
전기자 및 계자 회로 사이리스터를 구동하기 위한 사이리스터(SCR) 게이트 트리거 펄스 제어 회로가 포함되어 있습니다.
DS200DCFBG1B 주 접촉기(MA) 및 모터 접촉기(MD)를 제어하기 위한 접촉기 구동 회로를 제공합니다. 포괄적인 **퓨즈 보호**(FU1, FU2, FU3) 및 해당 LED/네온 램프 오류 표시 기능을 갖추고 있습니다.
