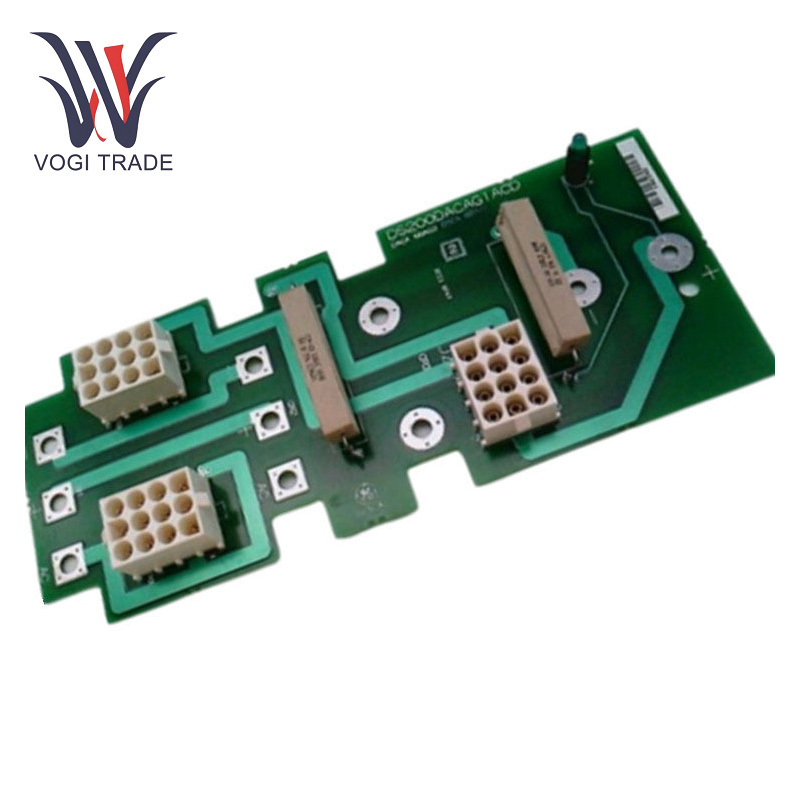

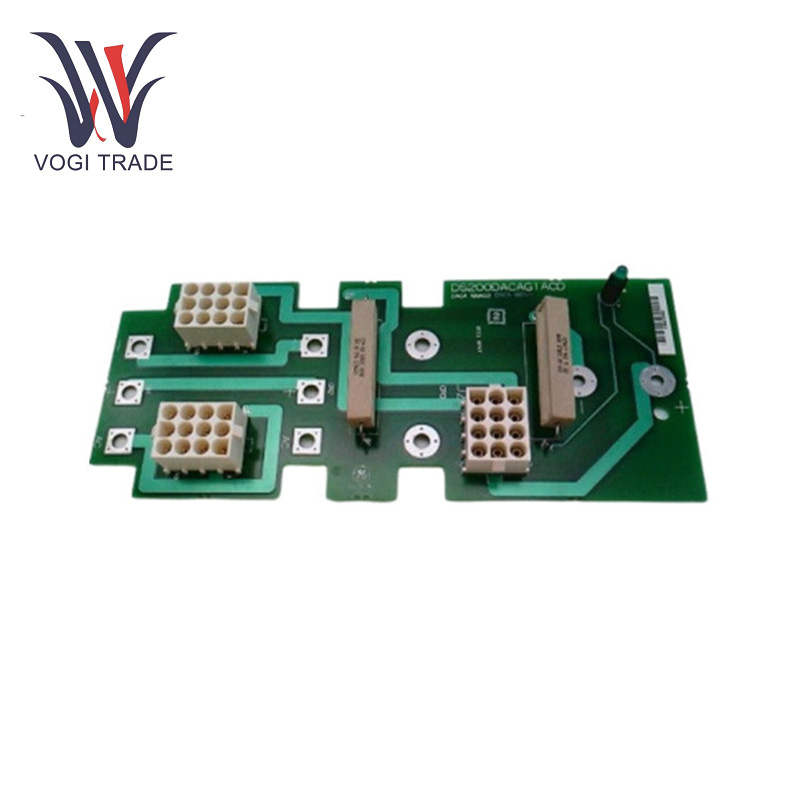

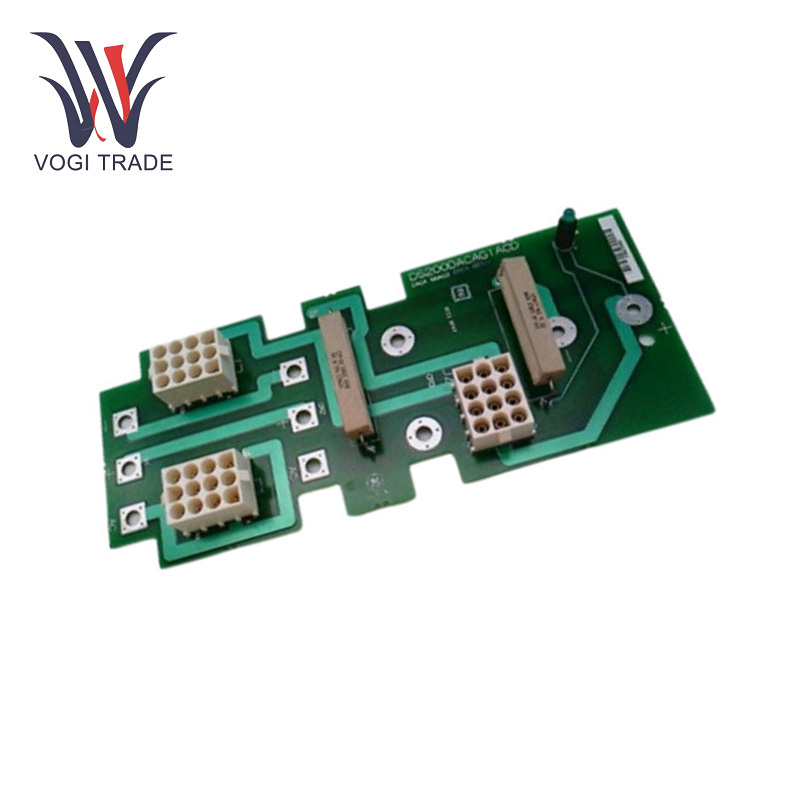

GE DS200DACAG1ACD

작동 매개 변수

입력 전압: 105-132v AC

출력 전압: 90-145V DC

최대 출력 전류: 9.5 암페어

작동 온도 범위 :-30 ~ 60 ° C

출력 잔물결 전압: 출력 리플 전압은 4 V P -P입니다.

출력 현재 등급 :출력 전류 등급은 DC 9.5입니다.

제품 기능

AC/DC 전력 변환: GE DS200DACAG1ACD 주요 기능은 AC/DC 전력 변환 모듈 역할을하는 것입니다. 전력 변환을 위해 전파 브리지 정류기를 사용하여 들어오는 교대 전류를 직류로 효율적으로 변환합니다. 이 변환은 DC 전원이 필요한 GE Speedtronic Control Systems의 구성 요소에 전원을 공급하는 데 필수적입니다.

지역 에너지 저장: 여분의 지역 에너지 저장. 이 에너지 저장 기능을 사용하면 제어 전원 손실이 발생할 경우 시스템이 제한된 시간 동안 계속 실행하여 간접 승차를 제공 할 수 있습니다. 이는 손상되지 않은 제어 시스템이 데이터 손실을 경험하는 데 도움이되며 임시 전력 고장으로 인해 전체 설정의 고장을 보장하기 때문에 필수적입니다.

평행 기능: GE DS200DACAG1ACD는 병렬화를 허용하며, 이는 더 큰 출력 전류가 필요할 때 유용합니다. 다수의 DS200DACAG1ACD 모듈을 병렬로 연결함으로써 전체 출력 전류 용량을 증가시켜 더 많은 전력 - 배고픈 시스템의 요구를 충족시킬 수 있습니다.

설치

설치: GE DS200DACAG1ACD는베이스에 총 4 개의 장착 구멍이있어 원하는 프레임 워크 또는 장비에 쉽게 설치할 수 있습니다. 이 구멍은 각 비품의 앵커에 대한 정렬 지점을 만듭니다.

전원 연결: 12- 위치 커넥터를 통한 AC 입력 및 DC 출력. 전력 입력 및 출력에 대한 항공 커넥터가 포함되어 안정적인 연결을 보장하고 전력 고장을 초래하는 연결이 느슨 할 가능성이 줄어 듭니다.

입력 선택: 앞에서 언급했듯이 115 V AC와 230 V AC 사이의 입력 전압 선택의 경우 JTX1 또는 JTX2에 연결된 내부 케이블이 사용됩니다. 이 간단하지만 효과적인 방법을 사용하면 사용 가능한 전원 공급 장치에 따라 모듈을 구성 할 수 있습니다.

응용 프로그램 범위

제어 시스템： GE DS200DACAG1ACD는 주로 GE Speedtronic Control Systems에서 사용됩니다. 구체적으로, 제어 시스템의 1 차 전원이 배터리 유무에 관계없이 125V DC 일 때 적용됩니다. 발전소와 같은 다양한 산업 응용 분야에서 찾을 수 있으며 터빈의 제어 시스템에 전력을 공급하는 데 중요한 역할을합니다. 이러한 제어 시스템은 터빈의 효율적이고 안전한 작동을 보장하기 위해 GE DS200DACAG1ACD가 제공하는 안정적인 DC 전력에 의존합니다.

문제 해결

권력 - 관련 문제s: 출력 전압이 없으면 먼저 입력 전압을 확인하십시오. 105 - 132 v AC 범위의 입력 전압과 입력 전압 선택 115 v AC 또는 230 V AC가 JTX1 또는 JTX2에 대한 내부 케이블 연결에 의해 올바르게 설정되어 있음을 확인하십시오.

과열 문제: 모듈이 과열되는 경우 작동 환경 온도를 확인하십시오. 주변 온도가 60 ° C보다 높으면 모듈이 과열 될 수 있습니다. 팬 또는 방열판과 같은 추가 냉각 조치가 필요합니다. 모듈 주위에는 외부 공기 흐름의 흐름 제한을 유발하는 막힘이 없어야합니다.

출력 잔물결 문제: 출력 잔물결 전압이 리플을 초과하면 4V P-P 미만이어야합니다. 출력 필터 커패시터에 결함이있을 수 있습니다. 커패시터에 붓기, 누출 또는 손상 징후가 있는지 검사하십시오. 그런 다음 커패시터는 존재하는 것에 결함이있는 것으로 밝혀지면 적절한 커패시터로 교체해야합니다. 또한 사용자는 고조파 전류를 줄이기 위해 입력 필터를 공급해야합니다. 이러한 상황에서 입력 필터에는 결함이있을 수 있습니다. 입력 필터의 고장은 유사한 과도한 출력 잔물결로 이어질 것입니다.
