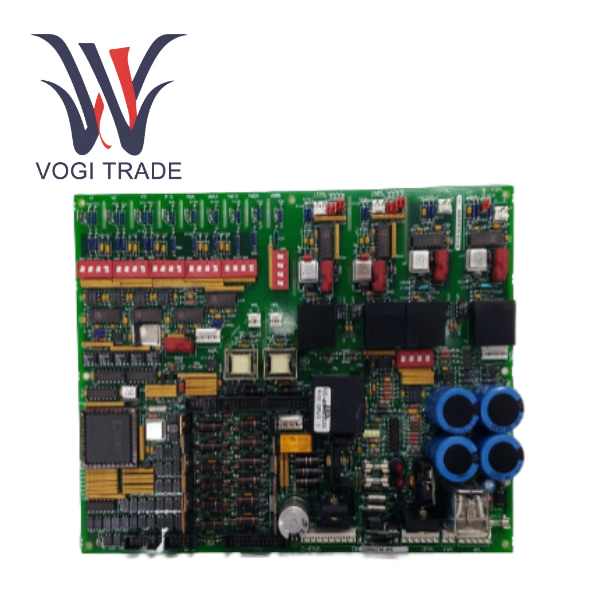

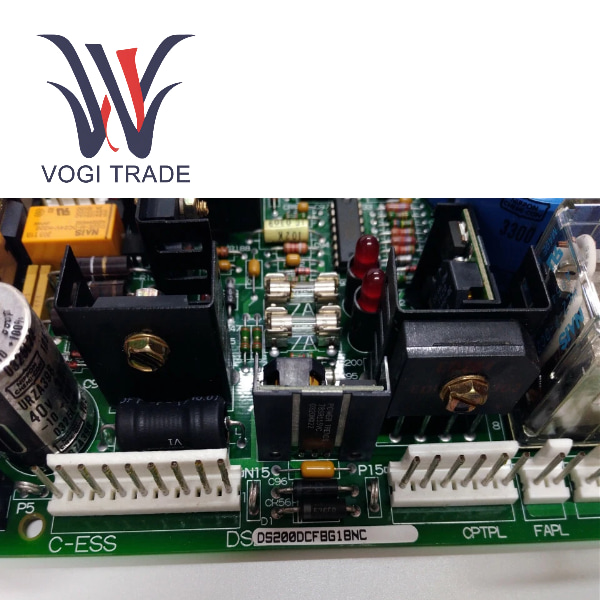

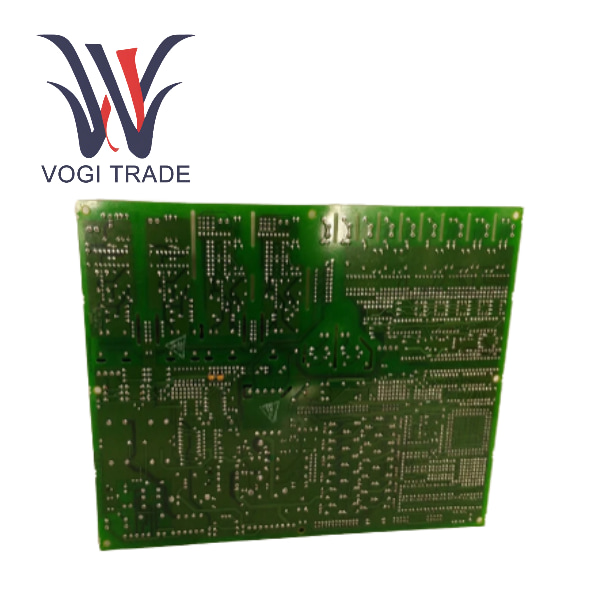

GE DS200DCFBG1BNC

제품개요

DS200DCFBG1BNC는 General Electric(GE) 산업용 제어 시스템을 위한 핵심 전력 및 피드백 처리 모듈로, DC2000 및 EX2000 시리즈 드라이브용으로 특별히 설계되었습니다. 이 보드 카드는 다중 채널 전원 출력, 신호 획득 및 변환, 장비 구동 및 시스템 보호 기능을 통합하며 산업용 드라이브 시스템의 안정적인 작동을 보장하는 핵심 구성 요소입니다. G1BNC 버전은 하드웨어와 기능을 최적화하여 호환성을 대폭 강화하여 열악한 산업 환경에 더욱 적합하게 만들었습니다.

핵심 기능

고효율 다중 채널 전력 관리

입력 38V AC 또는 24V DC를 제어 시스템에 필요한 조정된 +5V, ±15V 및 ±24V DC 전압으로 변환하고 섀시 팬에 115V AC 전원을 제공합니다.

모든 전원 출력에는 과전류 및 단락 보호 기능(퓨즈 FU1-FU3을 통해)이 장착되어 시스템 전원 공급 장치의 안전을 보장합니다.

정확한 신호 모니터링 및 피드백

전압 제어 발진기(VCO) 회로의 실시간 획득

Ac 라인 전압/전류 신호

DC 브리지 전압 및 모터 전압

모터 전기자 및 여자 전류(밀리볼트 수준 션트 신호를 통해)

아날로그 신호는 주파수 신호로 변환된 후 주 제어 보드(SDCC/LDCC)로 전송되어 폐쇄 루프 제어 및 오류 진단을 수행합니다.

유연한 하드웨어 구성

온보드 구성 가능 점퍼(JP) 및 DIP 스위치(SW)는 드라이버 모델 및 센서 유형에 따라 신호 범위 및 입력 모드 조정을 지원합니다.

BNC 버전은 간섭 방지 기능과 장기적인 안정성을 향상시키기 위해 최적화된 점퍼 로직과 회로 레이아웃을 채택합니다.

통합 드라이브 및 제어 인터페이스

내장된 SCR 게이트 펄스 구동 회로는 전기자 및 여자 사이리스터 트리거링을 직접 제어합니다.

주 접촉기(MA/MD)를 구동하기 위한 릴레이 인터페이스를 갖추고 있어 외부 배선이 단순화됩니다.

기술적인 매개변수

발전기 여자 제어(EX2000)는 발전기의 출력 전압과 전력을 정밀하게 조절하는 데 탁월한 성능을 발휘합니다.

발전기 여자 제어(EX2000)는 발전기의 출력 전압과 전력을 정밀하게 조절하는 데 탁월한 성능을 발휘합니다.

자동화된 생산 라인의 전력 제어는 PLC를 사용하여 모터 시작 및 정지, 속도 조절 및 보호 기능을 달성합니다.
