| 제조 |
GE |
| 제품 매개변수 |
531X307LTBAKG1 |
| 주문번호 |
531X307LTBAKG1 |
| 목록 |
랜 터미널 보드 |
| 원산지 |
미국 |
| HS코드 |
85389091 |
| 차원 |
33cmx7cmx4cm |
| 포장 치수 |
35cmx10cmx7cm |
| 무게 |
0.6kg |
운영 중에게미터
|
매개변수고양이오리 |
특정한이온 |
|
제품모Он служит оригинальным заводским компонентом для замены во время технического обслуживания и модернизации существующей приводной системы GE, чтобы обеспечить совместимость и надежность системы. |
531X307LTBAKG1 |
|
입력첸l |
8채널(IN1~IN8) |
|
입력 신호~와 함께게 |
24~230V AC, 60Hz; 115~230V AC, 50Hz; 24~250V DC |
|
제어 입력플러스g |
8(C11PL~C18PL), 24V DC |
|
출력 릴레이 |
7채널(OT1~OT7), Form C 접점 |
|
릴레이 접점유능한y |
0.6A @ 125V AC; 0.6A @ 110V DC; 2.0A @ 30V DC |
|
메인 커넥터 |
8PL, 10PL, OPTPL, RPL |
|
호환 가능한 시스템 |
GE Mark 시리즈 드라이브 및 제어 시스템 |
제품위업입술

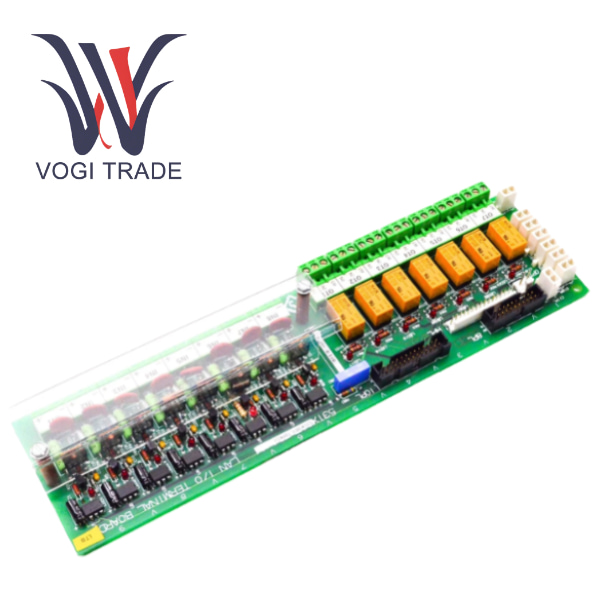

GE 531X307LTBAKG1은 다양한 현장 센서 및 스위치기어에 직접 연결할 수 있는 8개의 범용 24-240V AC/DC 입력 채널을 제공합니다. 이 보드는 접촉기 및 표시등과 같은 고전력 부하를 제어하기 위해 7개의 릴레이 출력을 동시에 통합합니다.
외부 고전압 신호(최대 240V AC)를 드라이브 제어 보드에서 인식할 수 있는 24V DC 논리 신호로 안전하게 변환하여 효과적인 전기 절연을 제공하여 현장 간섭 및 고전압 서지로부터 핵심 제어 시스템을 보호합니다.
531X307LTBAKG1은 G1 시리즈에 속합니다. G2 버전에 비해 구성 가능한 24V DC 제어 입력 소켓(C11PL-C18PL) 8개와 AC 입력 신호를 지원하는 8PL 인터페이스가 추가로 탑재되어 더욱 포괄적인 기능과 강력한 호환성을 달성합니다.
15개의 온보드 LED 표시등(입력 상태를 표시하는 LED1-LED8, 릴레이 상태를 표시하는 LED17-LED23)은 장비의 작동 상태를 명확하게 표시하여 현장 디버깅 및 오류 감지를 크게 촉진합니다.
응용Ra입술
GE 531X307LTBAKG1은 산업용 드라이브 시스템에서 흔히 볼 수 있습니다. 제어판(비상 정지, 시작 버튼, 표시등)을 드라이브 컨트롤러에 연결합니다.
GE LAN 터미널 보드는 자동화된 생산 라인 제어에서 PLC와 필드 액추에이터(예: 접촉기 및 릴레이) 사이의 인터페이스 모듈 역할을 합니다.
이는 시스템 호환성과 신뢰성을 보장하기 위해 기존 GE 드라이브 시스템의 유지 관리 및 업그레이드 중에 원래 공장 교체 구성 요소로 사용됩니다.
비교내기WeenG1 및 G2 버전
|
캐릭터리스틱 |
G1 |
G2 |
|
구성 가능한 제어 입력(C11PL-C18PL) |
⭕ |
× |
|
8PL 커넥터 |
⭕ |
× |
|
AC 입력 신호지지RT |
지원하다 |
DC 입력 신호만 지원 |
|
적용 가능성 |
유연한 구성 및 AC 신호가 필요한 애플리케이션을 위한 포괄적인 기능 |
순수 DC 신호 입력을 사용하는 단순화된 애플리케이션에 적합 |
