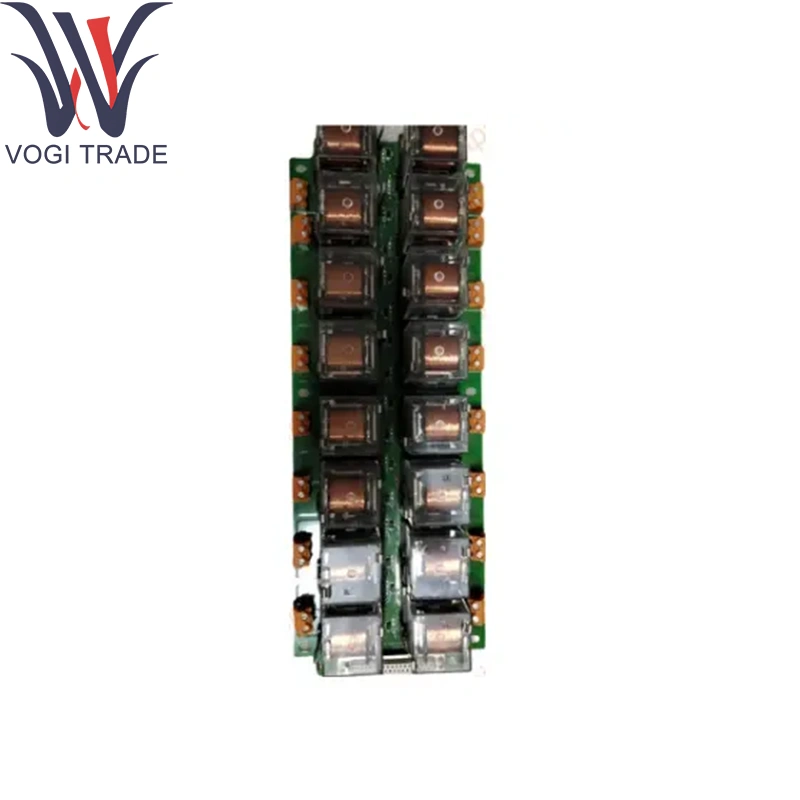

GE BDO20 388A2275P0176V2

기술 매개 변수

백플레인 커넥터 : BDO20 캐리어와 일치하는 2 개의 50 핀 DIN 스타일 커넥터

터미널 블록 :

플러그 가능한 스크류 클램프 유형, GE BDO20 388A2275P0176V2의 52 위치 설계

등급 : 300 V AC/DC, 극당 10 A

브레이크 아웃 설계 : 수동 신호 통과; 활성 구성 요소 또는 전력 변환이 없습니다

전기 분리 : 개별 I/O 모듈에 의해 제공; 터미널 보드는 변경되지 않은 신호 만 가지고 있습니다

환경 :

작동 온도 : –40 ° C ~ +85 ° C

스토리지 온도 : –55 ° C ~ +100 ° C

습도 : 최대 95 % RH, GE BDO20 388A2275P0176V2에 대한 비 콜렌즈

제품 기능

GE BDO20 388A2275P0176V2의 혼합 I/O 팩에 대한 모든 필드 승리 종단을 통합하고 라벨로 표시하여 신호 무결성을 유지하면서 설치 및 유지 보수를 단순화합니다. 필드 배선은 I/O-Pack 스왑 중에 터미널 블록에 남아 가동 중지 시간 및 배선 오류를 최소화합니다.

핵심 지원 모듈

BDO20 I/O-Pack 캐리어 : 전력, Ionet 백플레인 및 기계적 지원 제공

I/O 모듈 : GE BDO20 388A2275P0176V2의 캐리어에 연결하는 이산 입력, 개별 출력, 아날로그 입력, 아날로그 출력 및 특수 보드

컨트롤러 CPU : Ionet 네트워크를 통한 I/O 데이터를 처리하는 GE Mark VIE CPU 모듈

확장 구성 요소

대체 터미널 블록 : 16-, 32 및 52 폴 구성으로 제공됩니다. 진동 방지 배선을위한 스프링 클램프 변형

장착 키트 : 35mm 레일 또는 섀시 패널의 Din-Rail 및 Flat Panel Adapter 클립

케이블 관리 : 와이어 덕트 채널, 스트레인 릴리프 클램프 및 하네스 조직을위한 라벨링 태그

예비 부품 : GE BDO20 용 교체 백플레인 커넥터 어셈블리 및 터미널 블록 키트 388A2275P0176V2 현장 서비스

소프트웨어 지원

구성 : 없음 - 수동 하드웨어; 터미널 보드 자체에 펌웨어 나 소프트웨어가 없습니다

진단 : 캐리어 ID를 통해 전원을 찍을 때 확인; 컨트롤러 진단에 표시된 모듈이 누락되거나 잘못되었습니다

문서 : GE BDO20 I/O 설치 안내서 및 GE BDO20 388A2275P0176V2의 터미널 보드 참조 설명서의 설치 및 배선 안내.
