GE MAI10 369B184G5001

브랜드 : GE
설명 : MAI10 369B184G5001
조건 : 새로운 브랜드
인증서 : COO 테스트 보고서 보증서
보증 : 1 년
재고 수량 : 19
지불 기간 : T/T
배송 항구 : Shenzhen

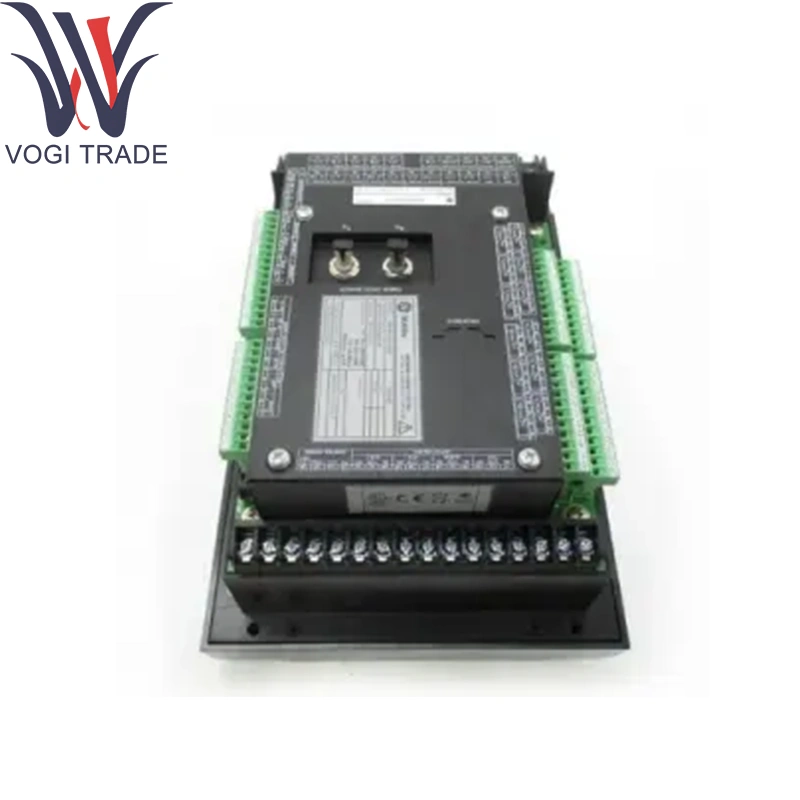

GE MAI10 369B184G5001 IDPU 모듈은 GE Speedtronic Mark VIE/VIES 제어실 및 로컬 제어 키오스크의 운영자 인터페이스 패널에 대한 핵심 그래픽 처리 및 데이터 처리를 제공합니다.

문의 보내기

제품 설명

제조	GE
모델 번호	Mai10
주문 번호	369B184G5001
목록	531x
설명	GE 369B184G5001 아날로그 입력 모듈
원산지 국가	미국
HS 코드	7326909000
차원	233 × 20 × 160 mm
무게	0.2kg

기술 매개 변수

채널 : GE MAI10 369B184G5001 용 8 개의 분리 된 아날로그 입력

입력 범위 (채널 당 선택 가능) :

4–20 MA 전류 루프 (수동 루프 구동)

0–10 v DC 전압 입력

해상도 : 채널 당 16 비트 Δς ADC

정확도 : 풀 스케일의 ± 0.1 %

샘플링 속도 : 채널 당 200 개의 샘플/Sec, 동시 획득

격리 : ≥ 1kV 채널-채널 및 채널 대상

입력 보호 : 과전압 클램프 ± 35 V; 역 중독성 보호

필터링 : 프로그래밍 가능한 디지털 저역 통과 필터 (최대 50Hz)

커넥터 :

백플레인 : I/O-Pack 캐리어에 대한 듀얼 50 핀 에지 커넥터

필드 라이딩 : GE MAI10 369B184G5001의 16 위치 플러그 가능한 터미널 블록을위한 오른 손잡이 헤더

환경 등급 :

작동 온도 : –30 ° C ~ +65 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95 % RH, 비 응축

제품 기능

GE MAI10 369B184G5001을 통해 아날로그 프로세스 신호 조건, 선형화 및 디지털화, Ionet 이더넷 버스를 통한 교정 데이터 패킷을 Mark VIE CPU로 전달합니다. 내장 진단은 오픈 루프, 단락 및 범위 외 조건을 감지하여 제어 시스템에 결함을보고하여 적시에 경보 및 예방 조치를 취합니다.

핵심 지원 모듈

I/O-Pack 캐리어 : IS42XPSCAH1B 전원/캐리어 어셈블리 GE MAI10 369B184G5001에 백플레인 전원 및 이더넷 연결을 제공합니다.

컨트롤러 모듈 : IS200TPROH1C Mark VIE CPU 처리 데이터 집계, 스케일링 및 제어 알고리즘

보완 I/O 보드 :

디지털 입력 모듈 (IS200TICIH2A)

릴레이 출력 모듈 (is400trlys1b)

안전 -I/O 모듈 (IS220ysils1b)

확장 구성 요소

플러그 가능한 터미널 블록 : 16- 웨이 스크류 클램프 블록은 오해를 방지하기 위해 키가 듭니다.

Din-Rail & Panel-Mount 키트 : 35mm 레일 또는 캐비닛 패널 설치 용 어댑터 클립 및 브래킷

차폐 액세서리 : 아날로그 루프에서 EMI 억제를위한 케이블 차폐 클램프 및 페라이트 비드

교정 비품 : 제로/스팬 검증을위한 외부 루프 캘리브레이터
