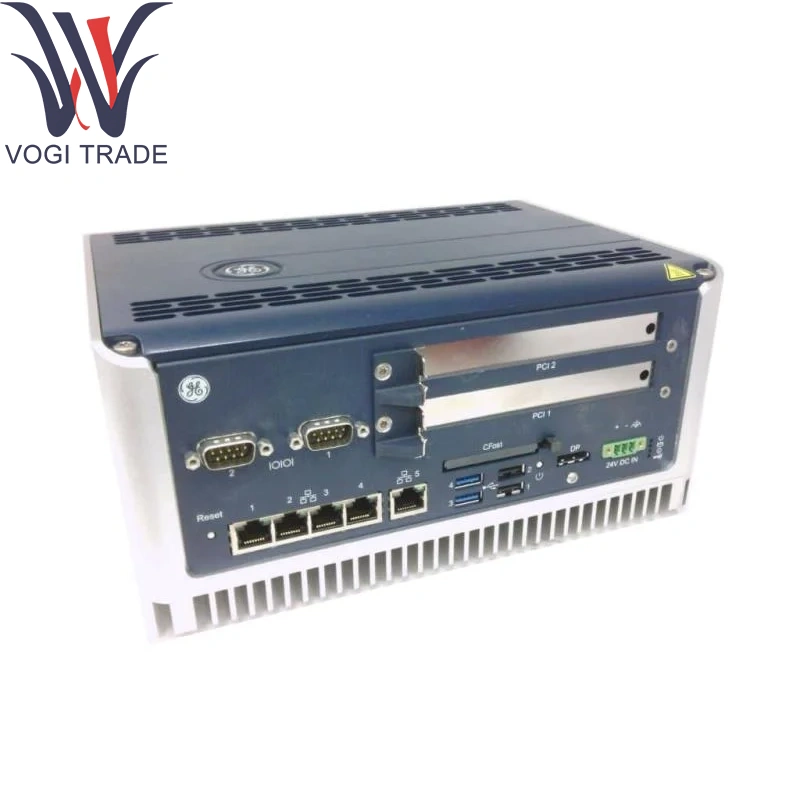

GE 04220FL11232A

기술 매개 변수

프로세서 : 듀얼 코어 산업 CPU, 코어 당 1.2GHz

메모리 : 1GB DDR3 RAM; OS 및 응용 프로그램 저장 용 8GB EMMC 플래시

운영 체제 : GE Control-Framework 레이어가있는 실시간 Linux 커널

I/O & Communications :

2 × 10/100 Mbps Ionet 이더넷 포트 (RJ-45)

1 × 100 Mbps 엔지니어링 이더넷 포트 (RJ-45)

1 × RS-232/RS-422 콘솔 포트 (DB-9)

2 × USB 2.0 펌웨어 또는 탈착식 스토리지 용 타입 A

상태 표시기 : 전원, 실행, Ionet Link/Activity (x2), 결함에 대한 LED

전원 : 백플레인을 통한 5V DC; 600 ma max

환경 :

작동 온도 : –20 ° C ~ +65 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95 % RH, 비 응축

인증 : CE, UL/CUL, ATEX Zone 2 인클로저 지침에 설치 될 때

PR생산 기능

터빈 시작,로드 제어, 속도 조절 및 보호 여행을위한 핵심 제어 응용 프로그램을 호스트하고 실행합니다. GE 04220FL11232A는 IONET을 통해 분산 된 I/O 팩과 통신을 관리하며 진단 및 이벤트 데이터를 집계하고 실시간 튜닝, 펌웨어 업데이트 및 시스템 건강 모니터링을위한 엔지니어링 인터페이스를 제공합니다.

핵심 지원 모듈

전원/캐리어 보드 : IS42XPSCAH1B - 백플레인 전원 및 IONET 연결 GE 04220FL11232A를 제공합니다.

I/O 팩 : 개별, 아날로그, 릴레이 및 안전 I/O 모듈 (예 : IS200TICIH2A, IS220PAICH1A, IS400TRLYS1B, IS220YSILS1B)

이더넷 스위치 : 네트워크 토폴로지 및 중복성을위한 IS420ESWB 시리즈

확장 구성 요소

중복성 CPU 키트 : 두 번째 GE 04220FL11232A 플러스 실패 백플레인 및 로직 컨트롤러 동기화 링크

HMI 패널 모듈 : 로컬 운영자 인터페이스 및 그래픽 용 MPU50 IDPU

콘솔 케이블 키트 : DB-9 ~ USB 어댑터 및 엔지니어링 액세스를위한 RJ-45 패치 케이블

Din-Rail 어댑터 : 비 VME 개조 설치 용 클립

소프트웨어 지원

구성 및 엔지니어링 : 제어 기능 구성, I/O 매핑 및 교정 마법사 용 GE Toolboxst ™

펌웨어 관리 : CRC 및 롤백 지원이 포함 된 USB 또는 네트워크 기반 펌웨어 로더

진단 및 모니터링 :

오류 로깅으로 전원을 켜는 자체 테스트

HMI 또는 OPC-DA/게이트웨이를 통해 액세스 가능한 실시간 건강 및 성능 메트릭

문서화 : GE Speedtronic Mark Vie/VIES 시스템 및 설치 설명서에 적용됩니다.
