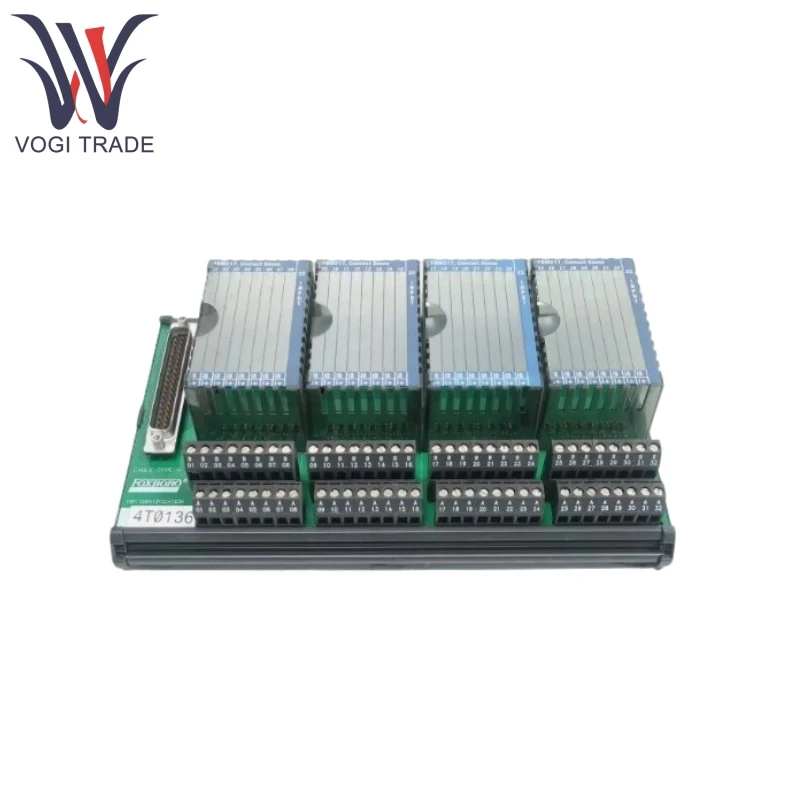

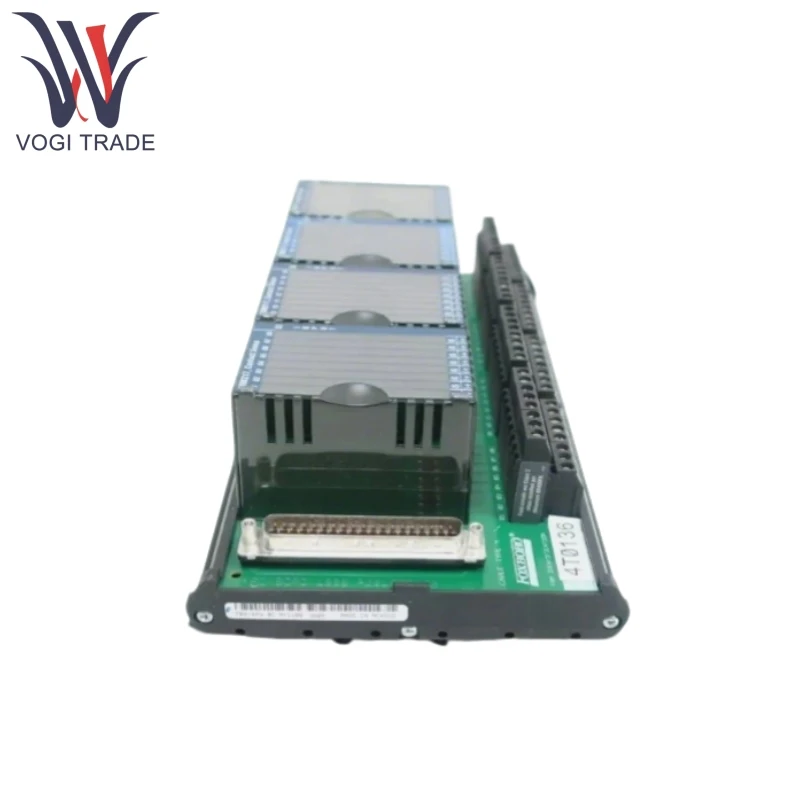

폭스 보로 P0916PW

제품 기능

Foxboro P0916PW는 자유 전압 접점 및 NAMUR 표준 근접 센서와 호환되며 다양한 산업 장비의 요구에 적응합니다.

Foxboro P0916PW는 옵토 커플러를 통해 시스템과 필드 장치 간의 전기적 분리를 달성하여 간섭 저항을 향상시키고 제어 시스템의 안전성을 보호합니다.

Foxboro P0916PW는 듀얼 24VDC 중복 전원 공급 장치를 지원하여 전원 고장 중에도 내장 또는 혼합 전원 공급 장치 전압을위한 다이오드를 통해 안정적인 작동을 보장합니다.

각 채널에는 독립적 인 LED 표시등이 장착되어 있으며 입력 상태 (ON/OFF)의 실시간 표시를 제공하여 빠른 결함 진단을 용이하게합니다.

Foxboro P0916PW는 가혹한 산업 환경을 위해 설계되었으며 넓은 온도 범위 (-20 ° C ~ +60 ° C) 및 고도 작동 (2000 미터 미만)을 지원합니다.

원리를 사용한 제품

Foxboro P0916PW 필드 장치 상태의 변경 (예 : 스위치)은 터미널 연결 모듈을 통해 전송됩니다.

Optocouplers는 필드 신호를 디지털 신호로 변환하여 전기 간섭을 분리합니다.

디지털 신호는 37 핀 D-SUB 커넥터를 통해 FBM217 카드로 전송되며, 여기서 제어 시스템에 의해 처리됩니다.

중복 전원 공급 모듈은 지속적인 전원 공급 장치를 보장하기 위해 기본 및 백업 전원 사이를 자동으로 전환합니다.

LED 표시등은 채널 상태를 실시간으로 표시하여 현장 유지 보수를 용이하게합니다.

PROODCT 매개 변수

다음과 같은 세부 사항은 Foxboro P0916PW입니다.

작동 전압 : 역 극성 보호 기능이있는 24VDC (허용 범위 : 20-30VDC).

자유 전압 접점 : 건식 접촉 또는 습식 접촉 신호를 지원합니다.

NAMUR 센서 : IEC 60947-5-6 표준을 준수하며 검출 거리가 0-5mm입니다.

채널 수 : 고밀도 신호 획득 지원 32 디지털 입력 채널.

신호 분리 : 시스템과 필드 측 사이의 분리 전압은 1.5kV 이상이므로 안전성과 신뢰성을 보장합니다.

배선 사양 : 보안 배선을 위해 스크류 터미널을 통한 연결과 함께 최대 와이어 크기 2.5mm²를 지원합니다.

보호 클래스 : IP20 (실내 설치 용), 방진이지만 방수는 아닙니다.
