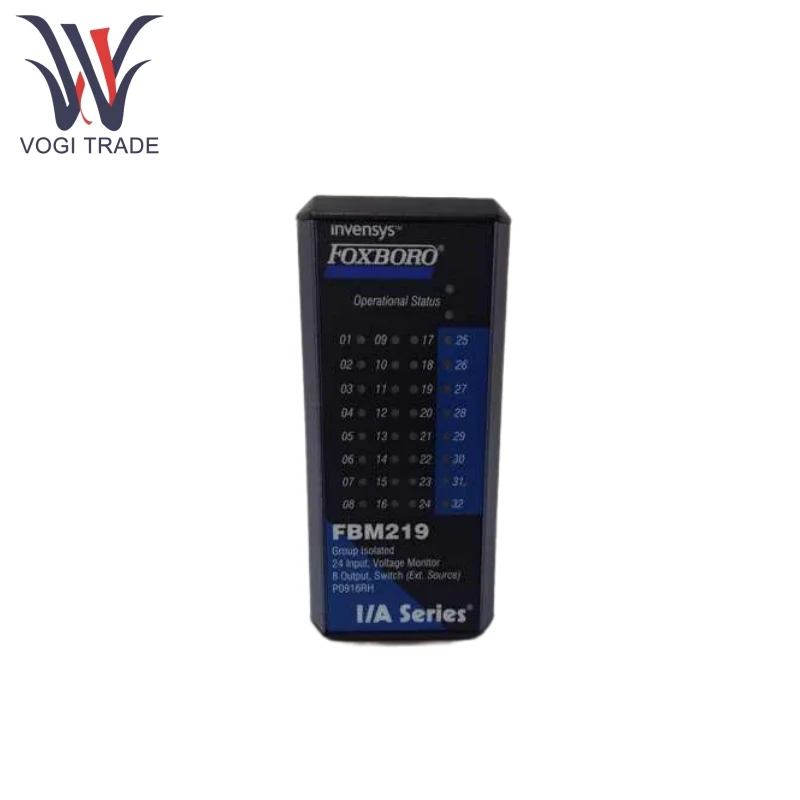

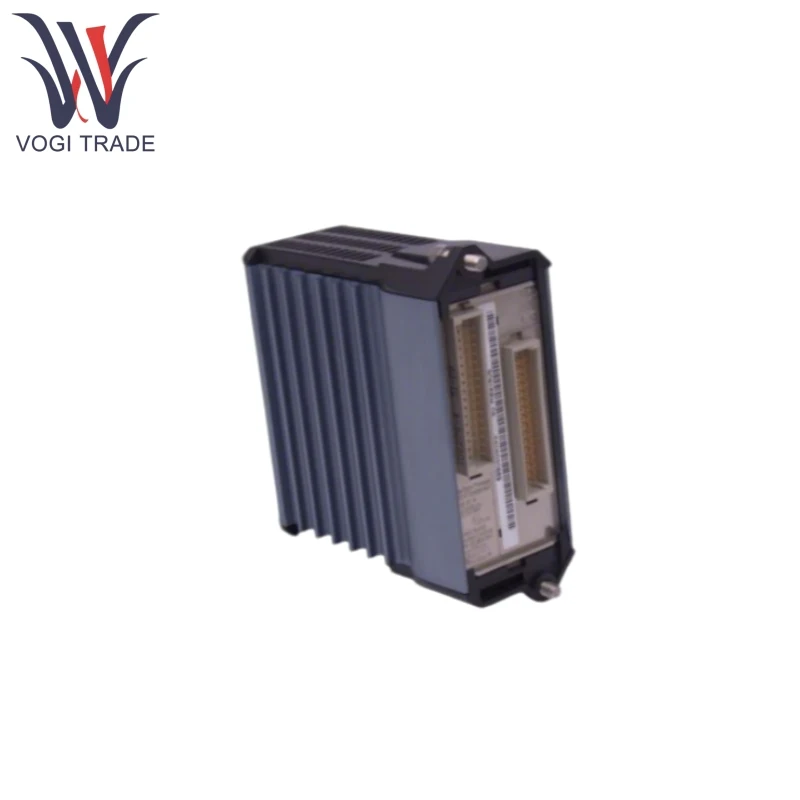

폭스 보로 FBM219

제품 기능

Foxboro FBM219에는 24 개의 개별 입력과 8 개의 개별 출력이 있으며 그룹 격리를 지원하며 15-60V DC, 120V AC/125V DC, 240V AC를 포함한 다중 전압 신호를 지원합니다.

Foxboro FBM219는 ISA S71.04 표준에 의해 정의 된 클래스 G3 (가혹한) 환경에 대해 견고하며 진동 저항성 (0.75m/s², 5-500Hz)입니다.

Foxboro FBM219는 입력 필터 시간 (필터 없음, 4/8/16/32ms), 실패 안전 모드 및 출력 유형 (연속/인스턴트) 측면에서 구성 가능합니다.

Foxboro FBM219에는 전면에 통합 된 LED 표시기가 있으며 모듈의 작동 상태와 각 입력/출력 지점의 개별 상태를 보여줍니다.

Foxboro FBM219는 필드 장치 배선, 전원 또는 통신 케이블을 분리하지 않고 제거/교체 할 수 있습니다.

Foxboro FBM219는 2MBPS 중복 필드 버스를 통해 FCM (FieldBus Communications Module) 또는 FCP (Control Processor)와 통신하며 자동 A/B 경로 전환을 지원하여 통신 연속성을 보장합니다.

입력/출력 회로는 과전류 또는 신호 간섭을 방지하기 위해 전류 제한, TA 통합 퓨즈, 광학 분리 등에 의해 보호됩니다.

원리를 사용한 제품

필드 I/O 신호는 DIN 레일 장착 TA를 통해 Foxboro FBM219에 연결되어 신호 조절, 격리 및 보호를 담당합니다.

Foxboro FBM219는 개별 I/O 또는 사다리 로직 프로그램을 실행하고 필터링 시간 및 실패 안전 모드와 같은 구성된 매개 변수에 따라 신호를 처리하고 LED를 통해 실시간으로 상태를 표시합니다.

Foxboro FBM219는 2Mbps 중복 필드 버스를 통해 FCM/FCP와 통신하며, 중복 설계는 단일 경로 고장시 통신이 중단되지 않도록합니다.

중복 설계는 단일 경로 고장시 중단없는 통신을 보장합니다. 핫 스왑 가능한 디자인을 사용하면 현장 장비의 작동을 방해하지 않고 모듈을 온라인으로 교체 할 수 있으므로 TA는 원격 설치를 지원하는 전용 케이블 (최대 30m)으로 모듈에 연결됩니다.

제품 매개 변수

다음 세부 사항은 Foxboro FBM219 이산 I/O 인터페이스 모듈에 대한 것입니다.

국가 전압 : 15-30V DC

외부 전압 : 0-5V DC

일반적인 전류 : 30V DC에서 약 2.2MA

소스 저항 한계 : 상태에서 최대 1kΩ (15V DC), 오프 스테이트시 최소 100kΩ (30V DC)

최대 적용 전압 : 60V DC

최대 부하 전류 : 0.25A

오프 스테이트 누출 전류 : 최대 0.25mA

유도 부하 보호 : 외부 보호 다이오드 또는 금속 산화물 바리스터 (MOV)가 필요합니다.

입력 전압 : 24V DC (중복 설계), +5% (상한) / -10% (하한)의 변동이 가능합니다.

최대 전력 소비 : 5W (24V DC)

최대 열 소산 : 6W (24V DC)

루프 보호 : 입력 전류는 2.5MA로 제한됩니다

그룹 격리 : 입력/출력 그룹 및 접지뿐만 아니라 입력과 출력 사이의 경우 1 분 동안 600V AC를 견딜 수 있습니다.

채널 레벨 분리 (RH917LL/RH917LP/RH917L과 같은 특정 TA의 경우) : 각 채널은 다른 채널에서 1 분 동안 600V AC를 견딜 수 있습니다.
