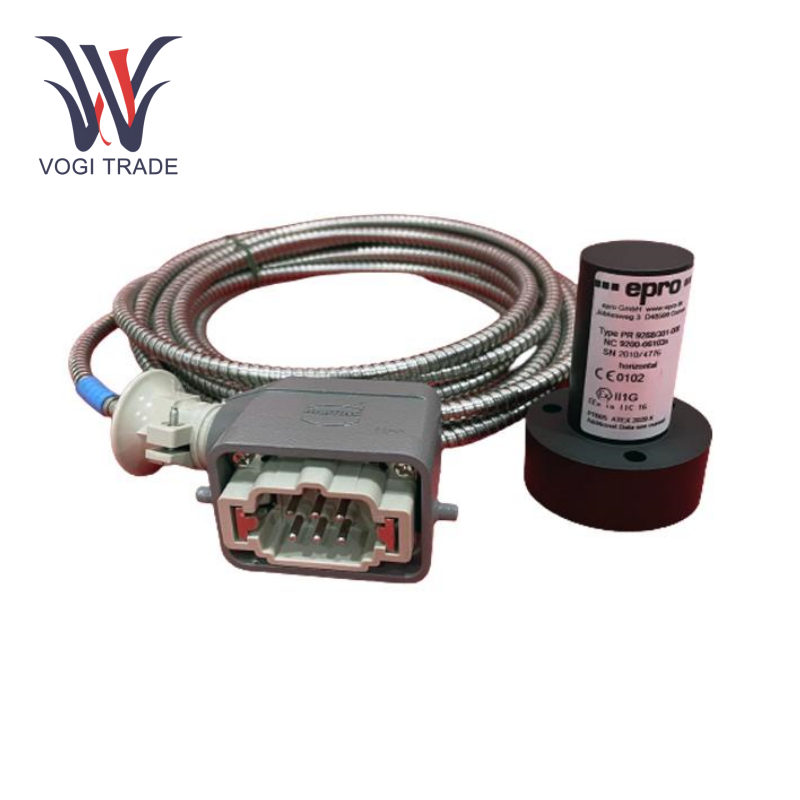

EPRO PR9268/302-000

기술 매개 변수

측정 성능

주파수 범위 : 10Hz ~ 1000Hz (표준 모드) 또는 4Hz ~ 1000Hz (확장 저주파 모드)

진폭 범위 : 피크-피크 최대 ± 2000 μm (± 1500 μm 선형 범위에 해당), 일부 모델은 ± 3000 μm를 지원합니다.

표준 감도 : 28.5 mV/mm/s (로드 100 kΩ, 50Hz 조건)

선택적 감도 : 커넥터를 통해 조정 된 16.7 mV/mm/s 또는 22.0 mV/mm/s.

선형성 오류 : ≤ ± 3%

작동 온도 : -20 ° C ~ +100 ° C

기계적 및 전기적 특성

케이블 구성 : 표준 3 미터 장갑 케이블 (옵션 5 미터, 8 미터, 10 미터), 끝에 옵션을옵니다.

출력 신호 : EPRO MMS 3000/6000 모니터링 시스템과 호환되는 아날로그 전압 신호 (진동 속도에 비례).

작업 원칙

EPRO PR9268/302-000은 전자기 유도의 원리를 채택합니다.

내부 구조 : EPRO PR9268/302-000은 지진 블록, 스프링 시트에 의해지지되는 측정 코일 및 영구 자석으로 구성됩니다. 하우징이 장치와 진동하면 코일은 자기장에서 상대 운동을 생성하여 진동 속도에 비례하는 전압 신호를 생성합니다.

신호 처리 : 출력 신호는 Harting 커넥터를 통해 모니터링 시스템으로 전송되며, 이중 감도 모드 (16.7 mV/mm/s 또는 22.0 mV/mm/s)를 지원하여 다양한 작업 조건에 적응합니다.

설치 및 유지 보수

설치 요구 사항

교정 : 공장을 떠나기 전에 42CRMO4 스틸이 교정되었습니다. 설치 중에 공기 갭 만 사전 설정 값 (약 1.5mm)으로 조정하면됩니다.

방향 제한 : EPRO PR9268/302-000은 ≤ ± 10 ° (PR9268/30X 시리즈)의 편차와 함께 수직 또는 수평 방향으로 엄격하게 설치해야합니다.

유지 보수 권장 사항

신호 간섭을 피하기 위해 케이블 연결과 방패 접지를 정기적으로 확인하십시오.

3 개월마다 교정 정확도를 확인하십시오. 고온 환경에서 사이클을 단축하는 것이 좋습니다.

또한이 제품의 다른 모델을 제공합니다 : PR9268/301-000, PR9268/302-100. 사양, 기능 및 응용 프로그램 범위에서 동일합니다. 차이점은 장갑 케이블의 총 길이 또는 케이블 끝에 플러그가 있는지 여부에 대한 자세한 내용은 테이블을 참조하십시오.
