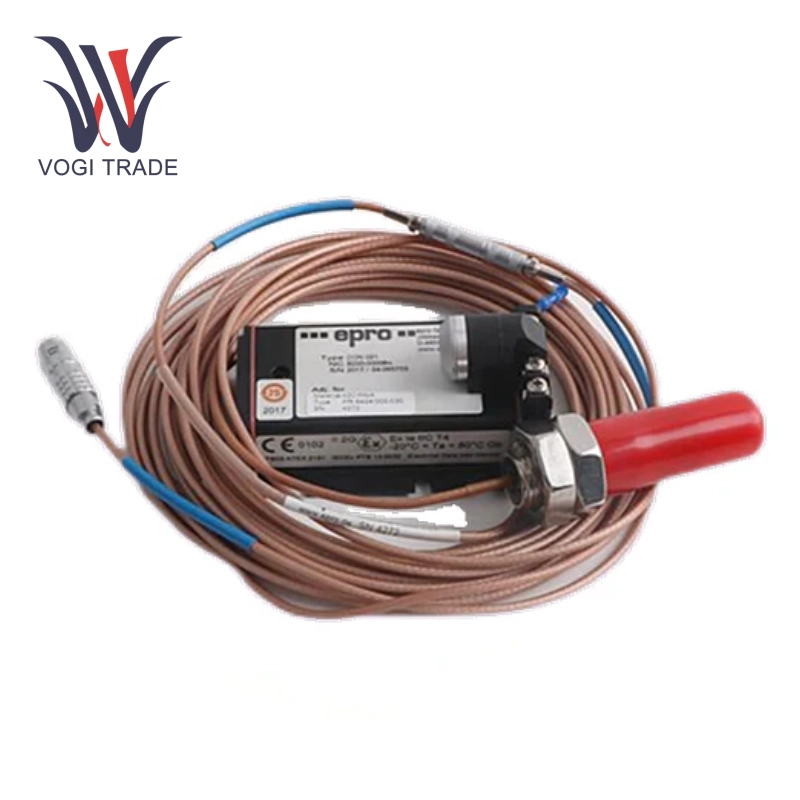

EPRO PR6426/000-030

기술 매개 변수

• 범위 : ± 3 mm
• 감도 : 2.67 V/mm
• 주파수 응답 : 0 ~ 20 kHz, 상승 시간 <15 μs
• 선형성 오류 : ≤ ± 1%, 범위의 최대 1%의 해상도
• 온도 범위 : -35 ° C ~ +150 ° C
• 공급 전압 : -23V ~ -32V DC
• 출력 신호 : 4 ~ 20 MA 또는 전압 신호
• 스레드 설치 : M10 × 1 메트릭 스레드, 샤프트 직경 ≥25 mm에 적합

작업 원칙

1. 에디 전류 효과 원리 : EPRO PR6426/000-030 및 프리 앰프 (CON021)는 진동 회로를 형성하고 전자기장 감쇠 진폭을 통해 프로브와 금속 표적 (예 : 샤프트 표면) 사이의 거리 변화를 측정합니다. 공장을 떠나기 전에 42CRMO4 강으로 보정되었습니다. 설치시 공기 갭을 사전 설정 값 (약 1.5mm)으로 조정하면 추가 교정이 필요하지 않습니다.
2. 호환성 : EPRO PR6426/000-030은 EPRO MMS 3000/6000 모니터링 시스템과 호환되며 API 670 및 DIN 45670과 같은 국제 표준을 충족합니다.
3. 제로 포인트 교정 : 표준 기판 (예 : 제로 플레이트)에 EPRO PR6426/000-030을 배치하고 프리 앰프와 함께 여러 측정으로 평균 값을 취하십시오.

선형성 검증 : 오류가 <1%인지 확인하기 위해 범위의 20%, 50%및 80%를 선택합니다.

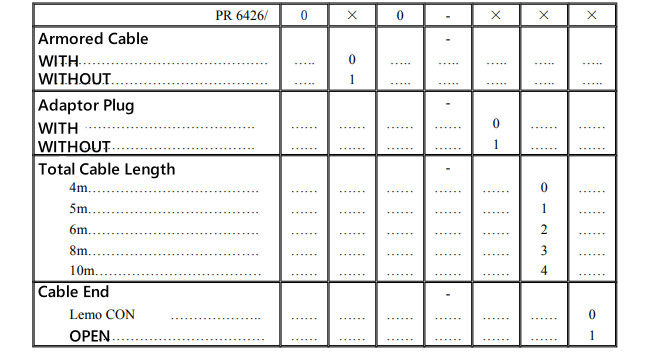

선택 안내서
