EPRO PR6424/011-140+CON021

제품개요

PR6424/011-140 + CON021은 Emerson EPRO 브랜드의 완전 통합형 고성능 와전류 측정 시스템으로, 중요한 회전 기계의 지속적인 비접촉 모니터링을 위해 특별히 설계되었습니다. 이 구성은 강력한 성능과 장거리 측정이 필요한 애플리케이션을 위해 특별히 설계되었습니다.

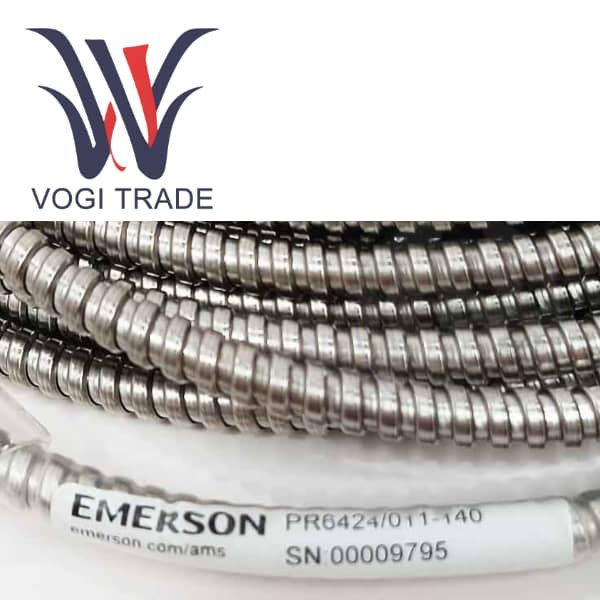

PR6424/011-140 센서: 직경 16mm의 와전류 프로브입니다. 주문 코드 "011-140"은 센서가 M18x1.5 스레드 인터페이스를 채택하고 보호 케이블이 제공되지 않으며 하우징 길이가 50mm이고 케이블 길이가 14m이며 LEMO 커넥터가 있음을 나타냅니다.

CON021 신호 변환기: 이것은 시스템의 지능형 인터페이스입니다. 이는 센서에 전원을 공급하고 고주파 진동 자기장을 생성하며 원시 신호를 프로브 팁과 대상 축 사이의 거리에 선형적으로 비례하는 안정적인 업계 표준 DC 전압 출력으로 변환합니다.

PR6424/011-140 + CON021은 함께 샤프트의 진동, 축 위치 및 편심을 정밀하게 측정하기 위한 완전한 채널을 형성합니다. 14미터 길이의 케이블 덕분에 이 구성은 모니터링 패널과 측정 지점 사이의 거리가 일반적으로 꽤 먼 대형 발전소나 해양 플랫폼과 같은 대형 기계에 특히 적합합니다.

기능 특징

이 모델의 주요 특징은 측정 범위를 확장하는 14m 길이의 케이블입니다. 길고 고품질의 PTFE 케이블을 사용하면 대형 기계 장치에 유연하게 설치할 수 있으므로 열악한 환경에서도 측정 지점에서 멀리 떨어진 중앙 위치에 변환기를 설치할 수 있어 안전성이 보장됩니다.

와전류 원리를 채택하여 샤프트와 물리적인 접촉이 없어 마모가 발생하지 않습니다. 비접촉식 고신뢰성 측정을 통해 지속적인 모니터링이 가능하도록 우수한 장기 안정성을 제공합니다.

시스템의 넓은 주파수 범위(0~20kHz)와 빠른 상승 시간(<15μs)을 통해 느린 롤링 위치 변화와 고주파수 진동 이벤트를 정확하게 캡처하여 뛰어난 동적 응답을 제공합니다. 이는 불균형, 정렬 불량 및 기타 기계적 결함을 감지하는 데 중요합니다.

센서는 고온(최대 150°C), 고압(145psi), 오일 및 화학 물질에 의한 침식을 포함한 극한 환경에 적합한 터보 기계장치의 가혹한 작동 조건을 견딜 수 있도록 특별히 설계된 견고한 설계입니다.

이 시스템은 글로벌 인증(ATEX, IECEx, CSA)을 획득하여 본질적으로 안전하며 위험 지역에서 사용하기에 적합합니다. 적절한 정격값의 안전 배리어와 통합한 후 Class I Zone 1/Zone 0 위험 장소에 안전하게 설치하여 센서가 잠재적인 발화원이 되는 것을 방지할 수 있습니다.

이 시스템의 포괄적인 선형성은 1.5% 이하이며 온도 오류는 API 670 표준을 준수합니다. 기계적 보호(API 670 표준 준수) 및 예측 유지 관리 절차에 필요한 정확성과 신뢰성을 제공할 수 있습니다.
