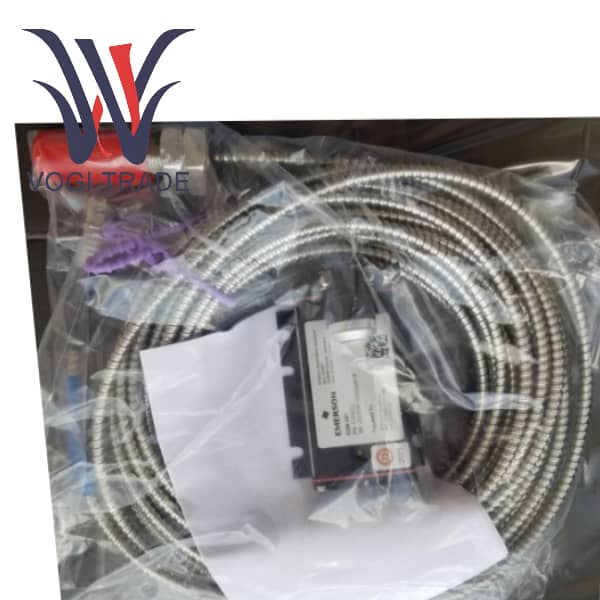

EPRO PR6424/011-040+CON021

제품개요

PR6424/011-040 + CON021은 Emerson의 EPRO 제품군에 속하는 완전한 고성능 와전류 비접촉 측정 시스템으로, 업무상 중요한 기계 장비의 보호 및 상태 모니터링을 위해 특별히 설계되었습니다. 이 통합 시스템은 열악한 산업 환경에서 회전 샤프트의 동적 변위와 위치를 정확하게 측정하도록 설계되었습니다.

PR6424/011-040은 직경 16mm의 와전류 센서(프로브)입니다. 주문 코드 "011-040"은 이 구성이 M18x1.5 스레드를 사용하고 보호 케이블이 없으며 하우징 길이가 50mm이고 총 케이블 길이가 10m이며 LEMO 커넥터가 장착되어 있음을 나타냅니다.

CON021은 매칭 신호 변환기(근접 센서)입니다. 신호 변환기는 센서에 전원을 공급하고, 고주파 자기장을 생성하고, 센서의 원래 신호를 프로브 팁과 대상 축 사이의 거리에 선형적으로 비례하는 안정적이고 충실도가 높은 DC 전압으로 변환하는 역할을 합니다.

이 두 장치는 방사형 샤프트 진동, 축방향 추력 위치, 대형 터보 기계(예: 터빈, 압축기, 펌프)의 편심과 같은 매개변수를 지속적으로 모니터링하기 위한 강력한 시스템을 구성하여 결함을 조기에 감지하고 치명적인 오류를 방지합니다.

제품 매개변수

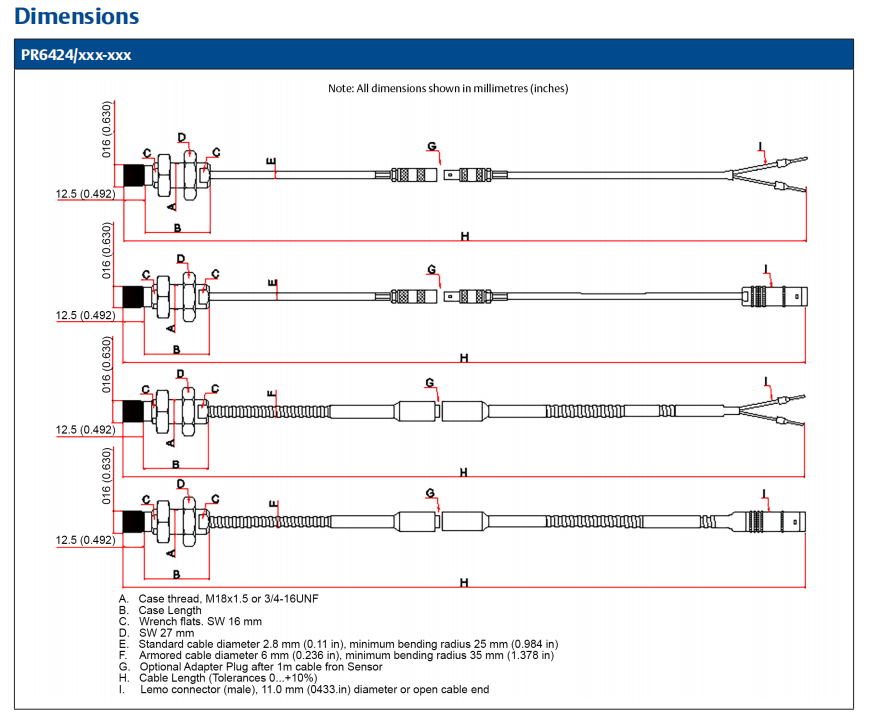

PR6424/011-040 센서 사양

감도                           4V/mm(±101.6mV/mil)

선형성 오류                     ≤ ±1.5%(CON021 사용, 표준 범위)

센서 직경                 16mm

나사산                               M18x1.5

케이스 길이(B)                  50mm

렌치 플랫                        SW 27mm

측정 범위                 4.0mm(CON021 사용 시 표준 범위)

공칭 공극(중앙)      ~2.7mm(0.11")

장기 드리프트                    < 0.3%

재질                               강자성 강철(예: 42 Cr Mo 4)

최소 샤프트 직경       ≥ 80mm

최대 표면 속도               2,500m/s

작동 온도         -35°C~150°C(-31°F~302°F)

온도 오류               100°K당 < 4%(API 670 준수)

압력 저항             10,000hPa(145psi)

케이블 길이                       10미터

케이블 유형                          PTFE, 비보호(직경 2.8mm)

케이블 끝                           LEMO 커넥터(수)

CON021 컨버터 사양

공급 전압                           -23V ~ -32V DC(-4 ~ -20V 출력의 경우)

                                                -21V ~ -32V DC(-2 ~ -18V 출력용)

작동 온도         -35°C~150°C(-31°F~302°F)

출력 신호 범위                   -4V ~ -20V DC(또는 -2V ~ -18V), 센서의 측정 범위에 선형적으로 해당합니다.

작동 온도               -30°C~100°C(-22°F~212°F)

보호 등급                         IP20

Минимальный диаметр вала       ≥ 80 мм

연결                              입력: 센서용 자동 잠금 Lemo 소켓

                                               출력/전원: 나사 터미널(최대 1.5mm² 와이어)

장착                                  M5x20 나사 4개(포함)
