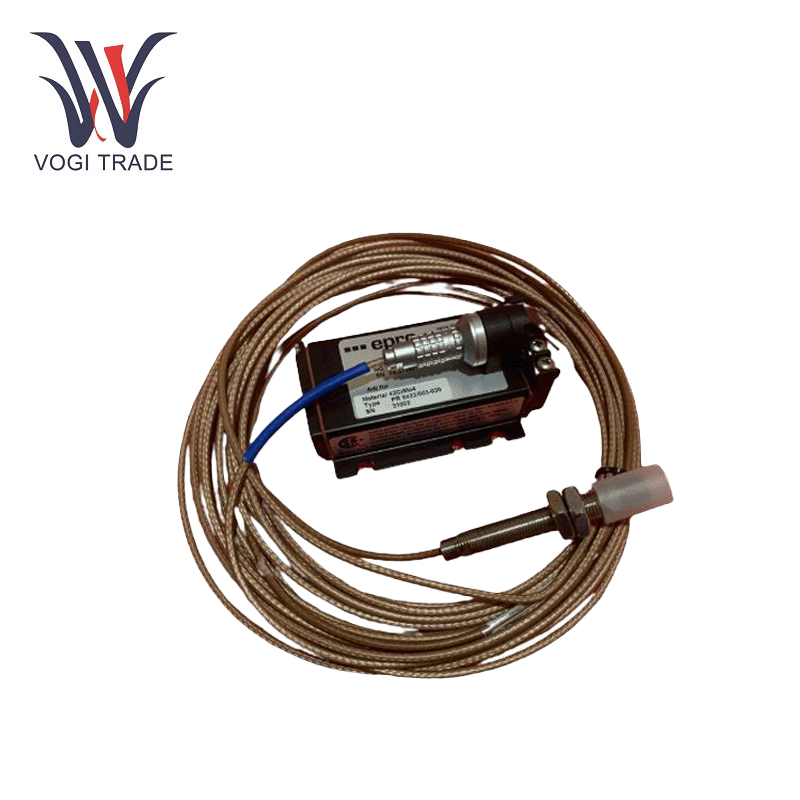

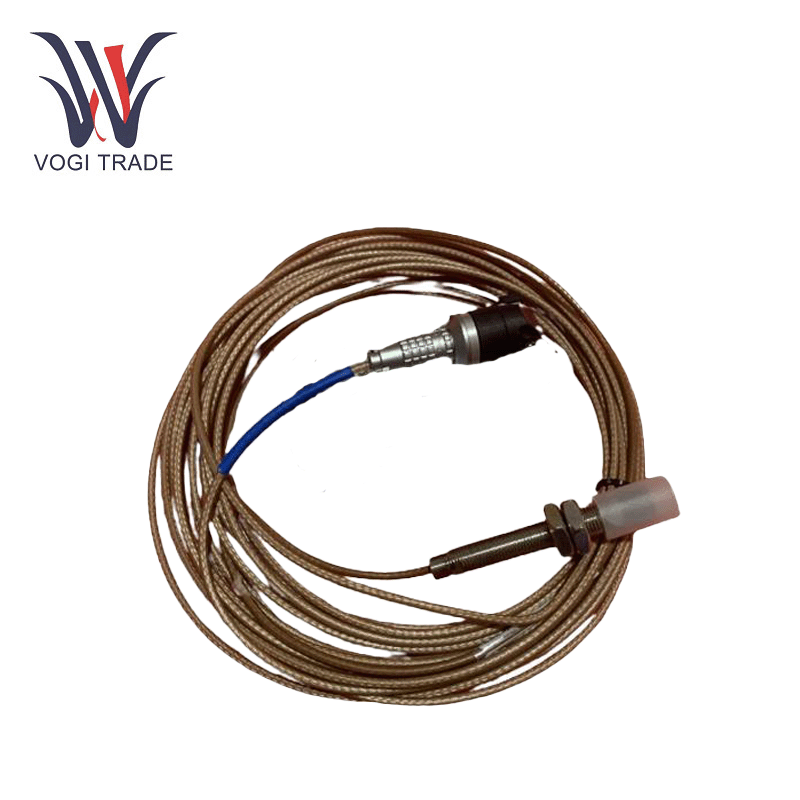

EPRO PR6423/10R-1111

기술 매개 변수

스레드 길이 : 리버스 스레드

선형 측정 범위 : 2 mm (80 mils)

초기 공기 갭 : 0.5 mm (20 mils)

최소 샤프트 직경 : 25 mm (0.79”)

대상 재료 (Ferromagnetic Steel) : 42CRMO4 (AISI/SAE 4140) 표준 기타 (요청시)

보호 클래스 : IP66, IEC 60529

작동 온도 범위 : 센서 포함 1m 케이블 : -35 ~ +180 ° C (-31 ~ 356 ° F) 케이블 및 커넥터 : -35 ~ +150 ° C (-31 ~ 302 ° F)

재료 : 센서 팁 (Peek Polyether Ether Ketone), 케이스 (스테인레스 스틸) 케이블 (PTFE Polytetrafluoroethylene), 커넥터 (황동, 니켈 도금)

호환되는 장비

EPRO PR6423/10R-1111은 산업 모니터링 시스템과 완벽하게 통합됩니다.

신호 변환기 : CON 021 변환기가 원시 와상 전류 신호를 표준화 된 출력 (0–10 V 또는 4-20 MA)으로 처리하여 PLC 또는 DCS 시스템과의 통합을위한 ISO 준수 정확도 (± 0.025mm)를 보장합니다.

모니터링 플랫폼 : MMS 6000/3000 기계 보호 시스템과 호환되어 터빈 및 압축기의 진동, 샤프트 변위 및 편심을 실시간으로 추적 할 수 있습니다.

설치 액세서리 : MPT 064 스테인레스 스틸 보호 튜브 또는 EZ 1600 프로브 홀더를 사용하여 기어 박스 또는 회전 기계와 같은 고 진동 환경에서 EPRO PR6423/10R-1111을 안정화시킵니다.

응용 프로그램 시나리오

EPRO PR6423/10R-1111은 중요한 산업 공정에서 뛰어납니다.

기어 박스 진동 분석 : 고속 기어 박스의 동적 편심을 추적하고, 운영 효율성을 최적화하고, 불균형 위험을 식별하여 유지 보수 비용을 줄입니다.

펌프 베어링 윤활 제어 : 하이드로 펌프의 오일 필름 두께를 모니터링하여 윤활 장애에 대한 초기 경고를 제공하며, 이는 가변 하중에서 작동하는 시스템에 필수적입니다.

설치 및 유지 보수

마운팅 : EPRO PR6423/10R-1111은 유연한 위치를위한 M10X1 또는 3/8 "-24UNF 스레드를 특징으로합니다. 8mm의 최소 샤프트 직경과 초기 공기 갭이 0.5mm (± 0.1mm)의 초기 공기 간격을 측정 정확도를 유지합니다. 토크 제한 도구를 사용하여 조력을 피하십시오.

케이블 링 : 회전 장비 또는 제한된 공간에서 스트레스가 많은 스트레스를받는 데 35mm의 최소 굽힘 반경이있는 장갑 케이블 (6mm 직경)은 권장됩니다. 열린 케이블 엔드 또는 레모 커넥터는 산업 표준과의 호환성을 보장합니다.

또한이 제품의 다른 모델을 제공합니다 : PR6423/10R-131. 사양, 기능 및 응용 범위에서 동일합니다. 차이점은 케이블의 총 길이이며, 자세한 내용은 표를 참조하십시오.
