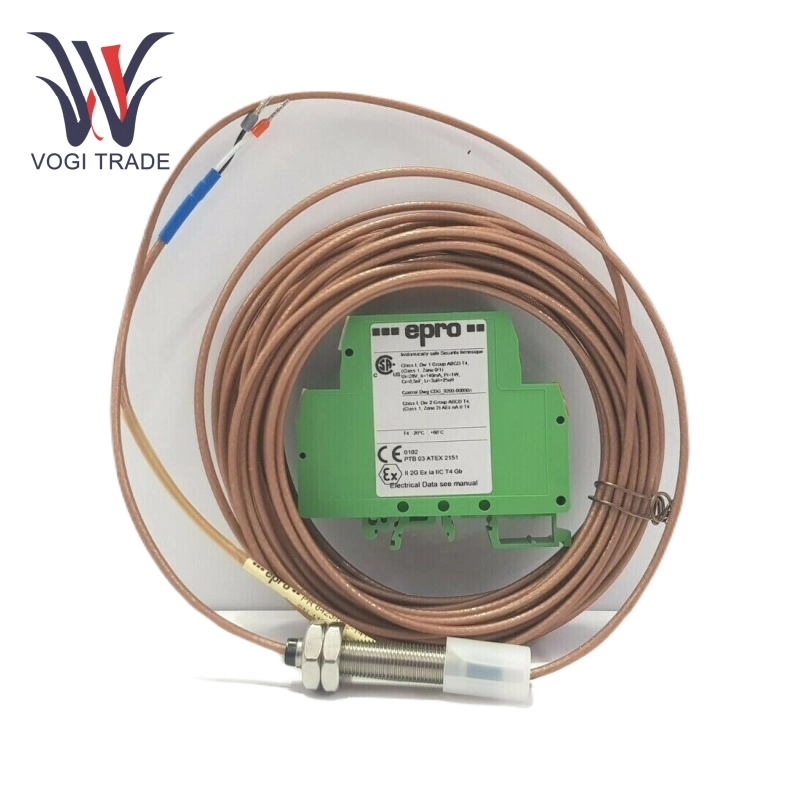

EPRO PR6423/10R-030

기술 매개 변수

방사형 변위 : ± 10 mm

축 변위 : ± 5 mm

선형 측정 범위 : 2 mm (80 mils)

초기 공기 갭 : 0.5 mm (20 mils)

위치 측정 정확도 : ± 0.05 mm

편심 측정 정확도 : ± 0.025 mm

속도 측정 정확도 : ± 1% 풀 스케일

감도 : ISO 표준에 따라 8V/mm (203.2 mV/mil)

작동 온도 : -40 ° C ~ +85 ° C

습도 범위 : 0-100%

진동 저항 : 20g (피크, 10-2000 Hz)

충격 저항 : 50 g (피크, 11ms 기간)

스레드 사양 : M10 × 1.55 mm (표준) 또는 리버스 마운트 옵션 (3/8”–24 – UNF – 2A)

케이블 구성 : 8.0 M 장갑 케이블 (선택 사양 플러그) 또는 0.3m 케이블 (M12 × 1-5 인터페이스)

사용 원리

PR6423/10R-030은 와상 전류 효과를 기반으로 비접촉 측정을 실현합니다.

작업 메커니즘 : EPRO PR6423/10R-030에는 내장 된 고주파 코일 (1-2 MHz)이 있으며, 이는 금속 샤프트 표면에 교대 자기장을 생성하고 폐쇄 된 에디 전류를 형성합니다.

샤프트 진동 또는 변위는 와전 전류 변화를 유발하여 코일 임피던스 변화를 일으 킵니다. 프리 앰프는 임피던스 신호를 전압/전류 신호로 변환하며, 이는 갭 변화에 해당합니다.

신호 처리 : 프리 앰프는 원래 신호를 철거, 증폭 및 선형화하고, 표준화 된 신호 (예 : 4-20 MA 또는 0-10 V)를 출력하고 온도 보상 모듈을 통합하여 주변 온도가 정확도에 미치는 영향을 제거합니다 (오류 <± 1% FS).

메모:EPRO PR6423/10R-030은 종종 함께 사용됩니다CON021 신호 변환기신호 처리 기능을 향상시킵니다.

EPRO PR6423은 다른 케이블 길이 (0.3m ~ 10m), 인터페이스 유형 (LEMO 또는 M12) 및 설치 방법 (표준/리버스)을 제공합니다.
