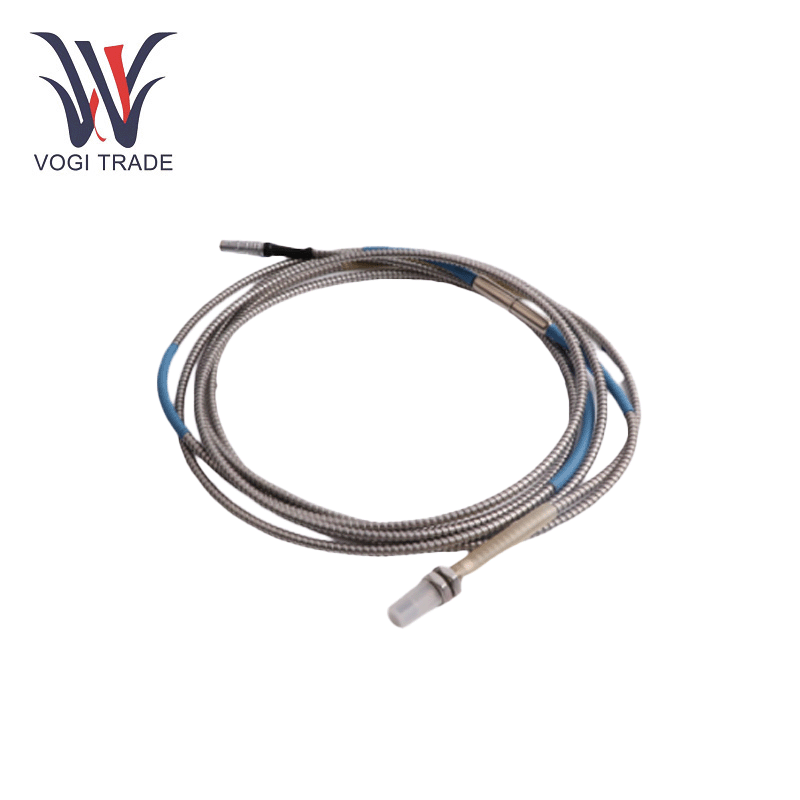

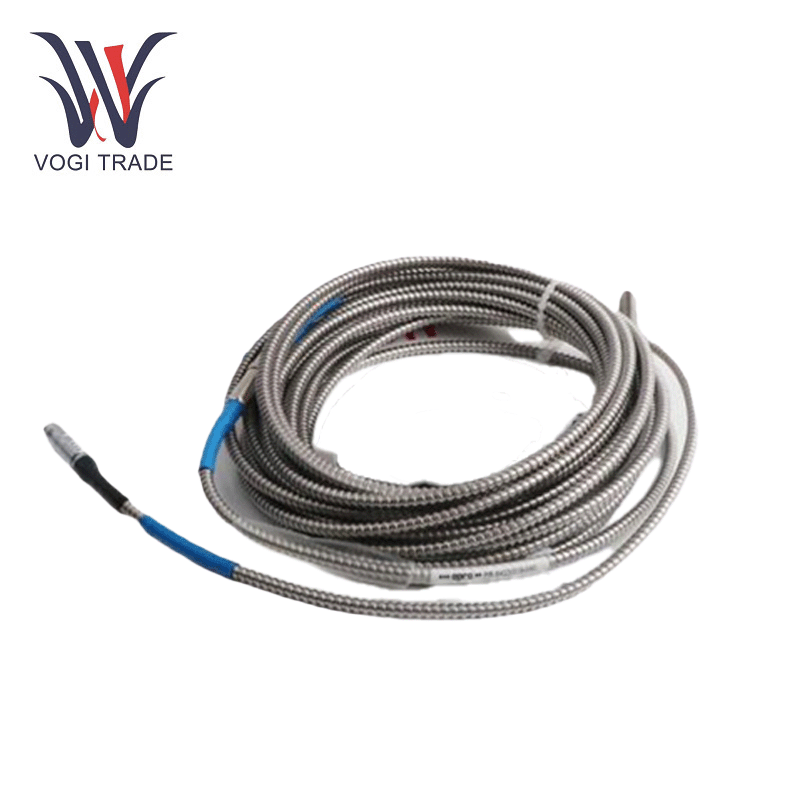

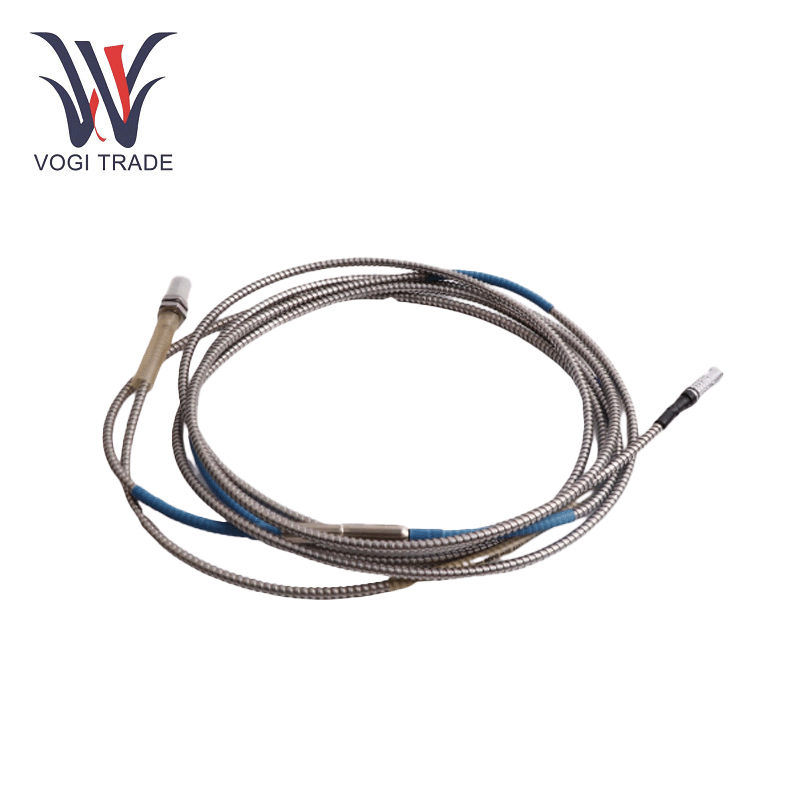

EPRO PR6423/03R-000

기술 매개 변수

스레드 길이 : 리버스 스레드

선형 측정 범위 : 2 mm (80 mils)

초기 공기 갭 : 0.5 mm (20 mils)

최소 샤프트 직경 : 25 mm (0.79”)

대상 재료 (Ferromagnetic Steel) : 42CRMO4 (AISI/SAE 4140) 표준 기타 (요청시)

보호 클래스 : IP66, IEC 60529

작동 온도 범위 : 센서 포함 1m 케이블 : -35 ~ +180 ° C (-31 ~ 356 ° F) 케이블 및 커넥터 : -35 ~ +150 ° C (-31 ~ 302 ° F)

재료 : 센서 팁 (Peek Polyether Ether Ketone), 케이스 (스테인레스 스틸) 케이블 (PTFE Polytetrafluoroethylene), 커넥터 (황동, 니켈 도금)

운영 환경

EPRO PR6423/03R-000은 정밀성과 내구성이 협상 할 수없는 극한 산업 조건을 위해 설계됩니다.

넓은 온도 내성 : -35 ° C ~ +180 ° C (-31 ° F ~ 356 ° F)에서 작동하도록 설계되었으며, EPRO PR6423/03R-000은 스팀 터빈 및 가스 압축기와 같은 고열 응용 분야에서 LNG 펌프 시스템과 같은 냉동 환경 및 동맹국의 상한체 및 기복에 대한 저항성 환경에서 안정적으로 수행합니다. 연마성이거나 화학적으로 공격적인 환경의 장수.

유해 지역 인증 : ATEX, IEC-EX 및 CSA 표준 인증을받은 EPRO PR6423/03R-000은 본질적으로 안전한 변환기와 쌍을 이룰 때 영역 0/1 폭발 대기에 대해 승인되었습니다 (예 : CON 021). T3-T6 온도 분류를 통해 열 제약 조건이 엄격한 환경에 배치 할 수 있습니다.

호환되는 장비

EPRO PR6423/03R-000은 산업 모니터링 네트워크에 완벽하게 통합됩니다.

신호 변환기 : DCS 또는 PLC 시스템과 실시간 데이터 통합을 위해 원시 와상 전류 신호 (4-20 MA 또는 0-10V)로 원시 와상 전류 신호를 처리하려면 CON 021 또는 CON 041 변환기가 필요합니다. 이를 통해 동적 측정에서 이소 호환 정확도 (± 0.025mm)를 보장합니다.

모니터링 시스템 : MMS 6000/3000 기계 보호 플랫폼과 호환되어 터빈 및 압축기의 샤프트 변위, 진동 및 편심을 지속적으로 추적 할 수 있습니다.

설치 액세서리 : MPT 064 스테인레스 스틸 보호 튜브 또는 EZ 1600 프로브 홀더와 함께 사용하여 기어 박스 또는 고속 회전 기계와 같은 고 진동 환경에서 안정성을 향상시킵니다.

유지 보수 모범 사례

일상적인 검사 : 파편 또는 열 저하가 있는지 살해 센서 팁을 분기별로 확인하십시오. 먼지가 많거나 젖은 환경에서 IP66 보호 등급을 보존하기 위해 케이블 무결성, 특히 커넥터 접합부에서 케이블 무결성을 확인하십시오.

재 보정 : 콘 시리즈 컨버터를 사용하여 Biennial Calibration을 수행하여 ± 0.01 mm 반복성을 보장하고 장기 드리프트를 최소화합니다. 교정 로그는 준수 감사를위한 API 670 표준과 정렬되어야합니다.
