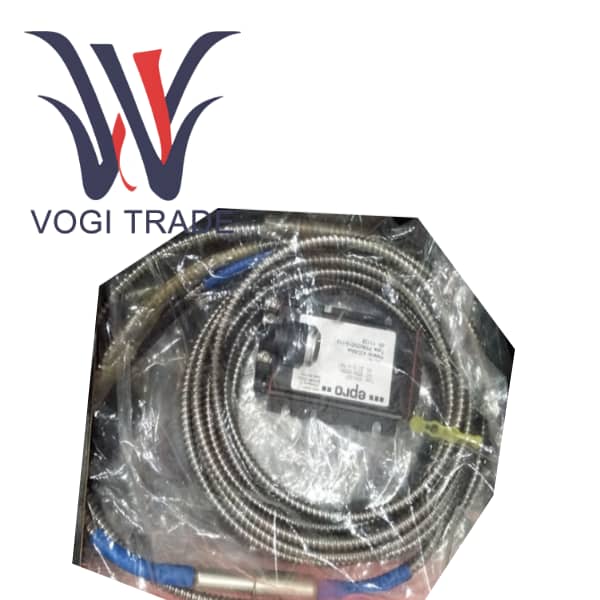

EPRO PR6423/016-030+CON021

제품오베검토

PR6423/016-030 + CON021은 단일 제품이 아니라 중요한 회전 기계의 상태 모니터링 및 보호를 위해 독일 Epro가 특별히 설계한 고도로 일치하고 협력적인 완전한 와전류 변위/진동 측정 솔루션입니다.

PR6423/016-030은 프로브 직경이 8mm인 비접촉 와전류 센서입니다. 측정된 샤프트를 건드리지 않고 샤프트 표면의 미세한 변위 변화를 정확하게 감지하는 역할을 담당합니다.

CON021은 와전류 신호 변환기입니다. 열악한 현장 환경에서 멀리 떨어진 제어실에 설치되어 센서에 고주파 여기 신호를 제공하고 센서에서 감지한 약한 임피던스 변화를 모니터링 시스템에 사용할 수 있도록 표준, 높은 간섭 방지 -2V ~ -18V 또는 -4V ~ -20V DC 전압 신호로 선형 변환하는 역할을 합니다.

이 조합은 현대 산업의 증기 터빈, 가스 터빈, 압축기, 펌프 및 팬과 같은 고속 회전 장비의 샤프트 진동, 축 변위, 편심 및 회전 속도를 모니터링하기 위한 최적의 표준입니다. 핵심 가치는 극한의 온도, 압력 및 전자기 간섭 환경에서 장비의 안전한 작동과 관련된 핵심 데이터를 제공할 수 있는 비접촉, 고정밀 및 고신뢰성에 있습니다.

제품 기능적 특징

이 시스템의 핵심 장점은 정밀한 메카트로닉 설계와 열악한 산업 환경에 대한 적응성에 있습니다.

비접촉 및 마모 없는 측정

센서와 회전 샤프트 사이에는 물리적인 접촉 없이 고정된 에어 갭이 유지됩니다. 이는 기계적 마모를 제거하고 무한한 사용 수명과 매우 높은 측정 안정성을 보장하므로 고속 및 고온 샤프트 시스템 모니터링에 특히 적합합니다.

매우 높은 동적 응답 성능

20kHz의 주파수 대역폭과 15μs 미만의 상승 시간을 통해 PR6423/016-030+CON021은 저주파 샤프트 변위를 정확하게 포착할 수 있을 뿐만 아니라 고주파 샤프트 진동을 정확하게 반영하여 조기 결함 진단을 위한 고품질 데이터 기반을 제공합니다.

뛰어난 환경적응성과 신뢰성

감지기. IP66 보호, -35°C ~ +180°C의 작동 온도 범위, 스테인리스 스틸 하우징 및 PTFE 고온 내성 케이블을 통해 PR6423/016-030+CON021은 고온 베어링 박스 근처 또는 증기 환경 근처의 열악한 현장에 직접 설치할 수 있습니다.

변환기. 제어실에 설치되었음에도 불구하고 넓은 온도 범위와 여러 국제 방폭 인증을 통해 다양한 산업 시나리오에서 전체 신호 링크의 규정 준수와 안전성을 보장합니다.

정밀한 선형화 및 온도 보상

전체 시스템이 전체적으로 교정됩니다. CON021의 내부 회로는 PR6423의 특정 모델에 맞게 최적화되어 온도 변화로 인한 감도 드리프트를 효과적으로 보상하고 전체 작동 온도 범위에서 높은 선형성과 안정적인 출력을 보장합니다.
