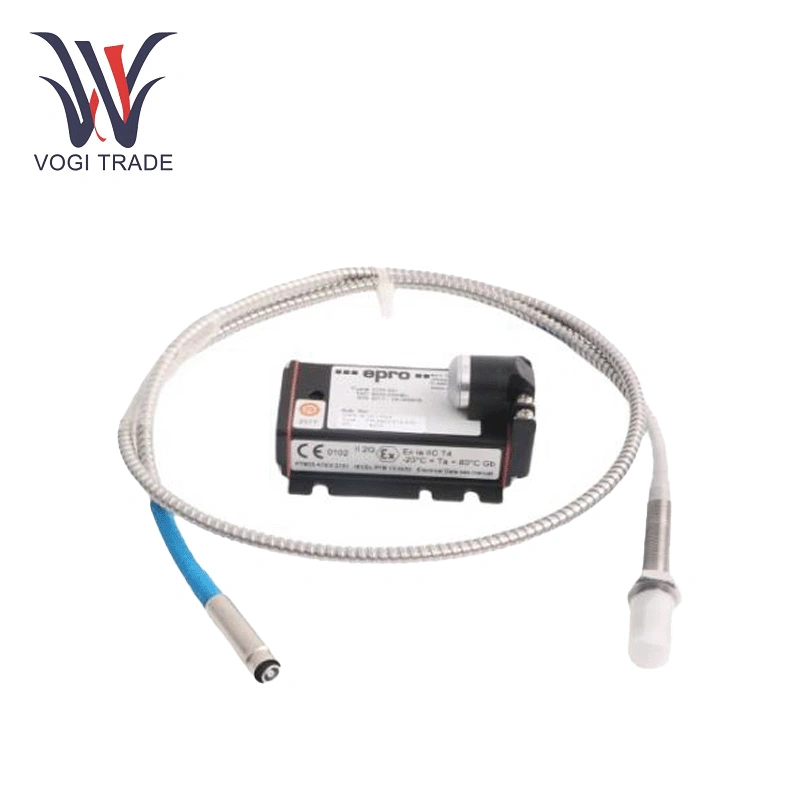

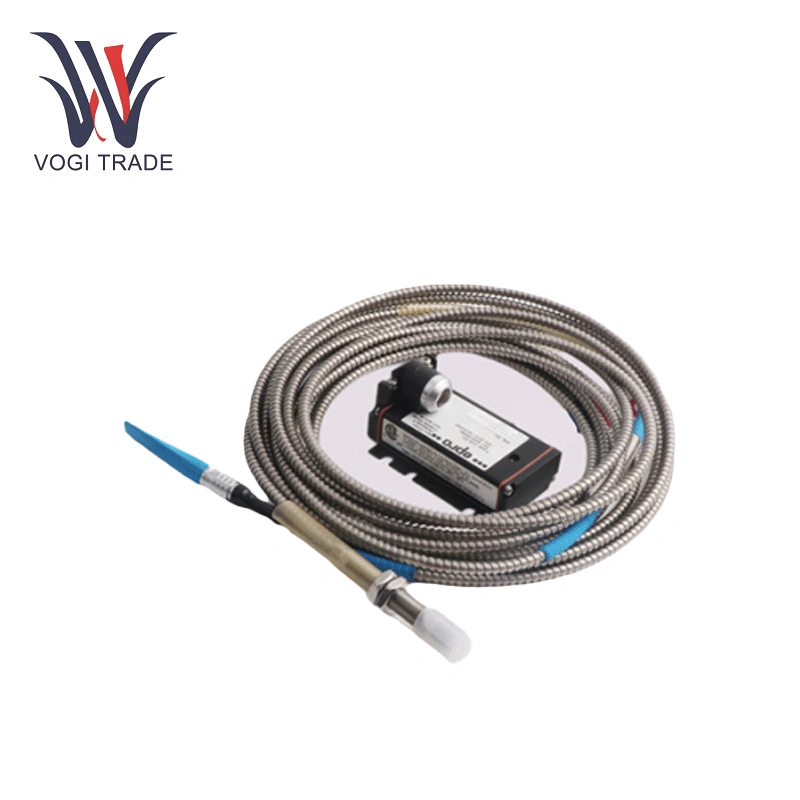

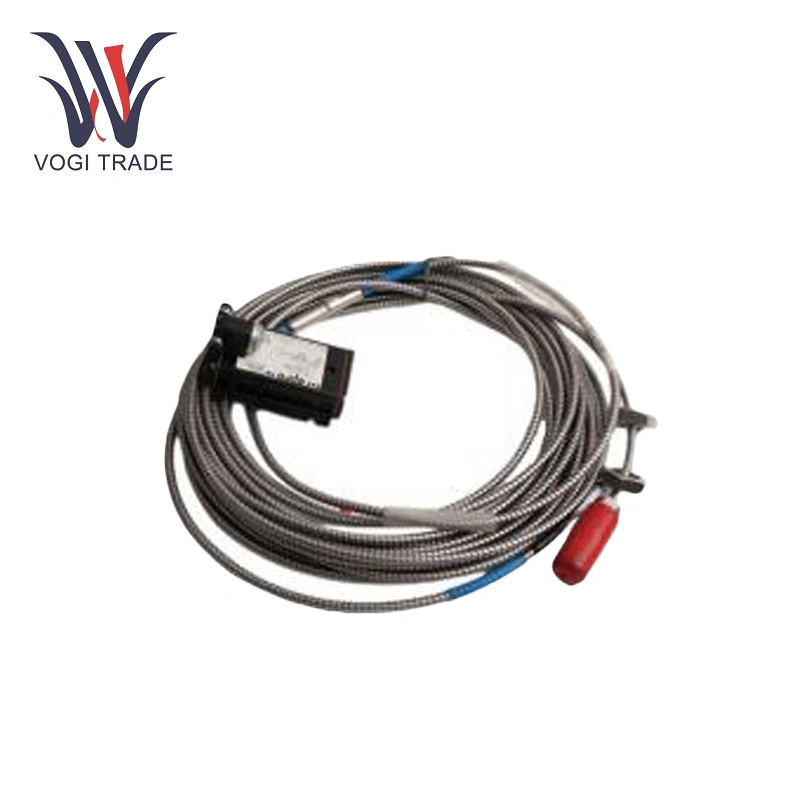

EPRO PR6423/013-020

기술 매개 변수

스레드 길이 : 55mm

선형 측정 범위 : 2 mm (80 mils)

초기 공기 갭 : 0.5 mm (20 mils)

최소 샤프트 직경 : 25 mm (0.79”)

대상 재료 (Ferromagnetic Steel) : 42CRMO4 (AISI/SAE 4140) 표준 기타 (요청시)

보호 클래스 : IP66, IEC 60529

작동 온도 범위 : 센서 포함 1m 케이블 : -35 ~ +180 ° C (-31 ~ 356 ° F) 케이블 및 커넥터 : -35 ~ +150 ° C (-31 ~ 302 ° F)

재료 : 센서 팁 (Peek Polyether Ether Ketone), 케이스 (스테인레스 스틸) 케이블 (PTFE Polytetrafluoroethylene), 커넥터 (황동, 니켈 도금)

응용 프로그램 환경NT

EPRO PR6423/013-020은 매우 견고한 산업 환경을 위해 설계되었습니다.

필수 장비 모니터링 : 샤프트 변위, 진동 및 속도의 비접촉 측정이 필요한 증기/가스 터빈, 압축기 및 펌프와 같은 터보 기계에 적합합니다.

높은 지능 :이 지능형 펌프 컨트롤러는 -35 ° C ~ +180 ° C (센서 본체)의 신뢰할 수있는 성능으로 작동하며 습도, 오일, 먼지 및 전자기 간섭을 견딜 수 있습니다. 발전소, 정유소 및 대형 제조업은 IP66 보호 등급이 기능을 유지하도록하는 가혹한 환경 중 일부에 불과합니다.

주요 기능

전원 공급 장치 전문가들도 60 년대 스타일의 일렉트릭 기타를 보유하고 있습니다.

정밀도 측정 : 에디 전류 기술을 사용하여 동적 변위 감지에서 ± 0.025 mm 정확도를 달성합니다.

기계적 스트레스 및 화학적 노출을 견딜 수있는 견고한 스테인레스 스틸 하우징 및 엿보기 센서 팁이 포함되어 있습니다.

출력 다목적 성 : 4-20 MA, RS485 또는 펄스 신호는 제어 시스템에 통합하도록 구성 할 수 있습니다.

호환 시스템s

EPRO PR6423/013-020은 다음과 함께 작동합니다.

조건 모니터링 시스템 : 실시간 데이터 분석 및 예측 유지 보수를 위해 Emerson의 AMS 또는 기타 PLC/DCS 플랫폼과 짝을 이룹니다.

어댑터 인터페이스 : 보안 신호 전송을위한 CON021 커넥터가 포함되어 설치 복잡성을 줄입니다.

일반적인 사용 사례

터빈 건강 모니터링 : 발전에서 EPRO PR6423/013-020은 로터 편심 및 축 방향 변위를 추적하여 계획되지 않은 다운 타임을 방지합니다.

압축기 진동 분석 : 석유 및 가스 시설에서 불균형 또는 베어링 마모를 감지하여 운영 안전을 보장합니다.

설치 및 유지 보수

설치 : 대상 표면에서 권장되는 1-2mm 간격으로 M10X1 또는 3/8-24UNF 스레드를 통해 마운트하십시오. EMI를 최소화하기 위해 케이블의 적절한 차폐를 확인하십시오.

유지 보수 : 인증 된 도구를 사용하여 매년 교정. 먼지 축적이 정확도에 영향을 미치지 않도록 센서 팁을 정기적으로 청소하십시오. 문제 해결을 위해 신호 이상이 발생하면 케이블 무결성 및 커넥터 안정성을 확인하십시오.
