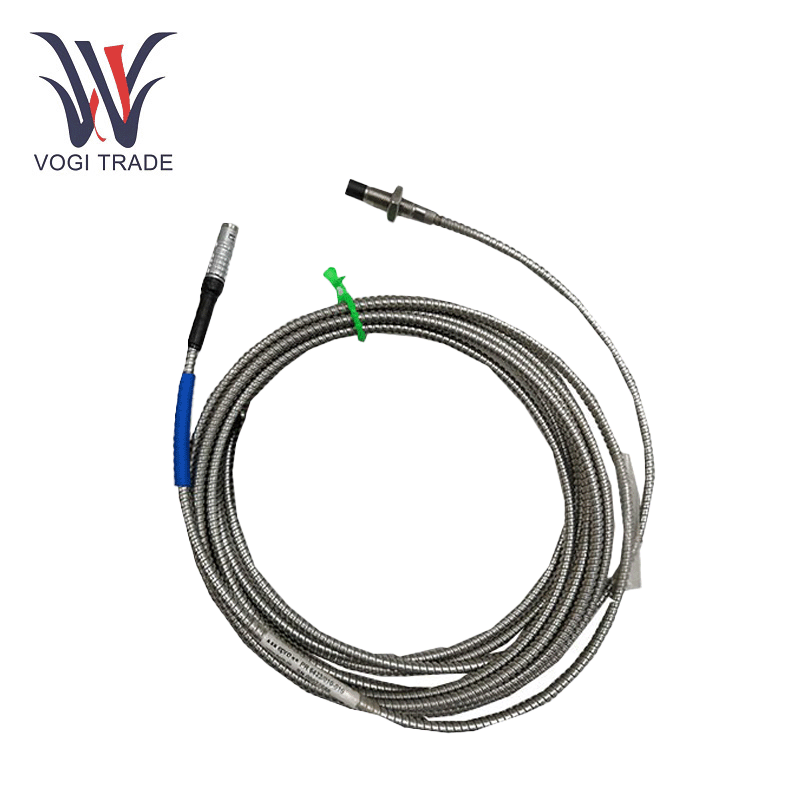

EPRO PR6423/012-100

기술 매개 변수

스레드 길이 : 45mm

선형 측정 범위 : 2 mm (80 mils)

초기 공기 갭 : 0.5 mm (20 mils)

최소 샤프트 직경 : 25 mm (0.79”)

대상 재료 (Ferromagnetic Steel) : 42CRMO4 (AISI/SAE 4140) 표준 기타 (요청시)

보호 클래스 : IP66, IEC 60529

작동 온도 범위 : 센서 포함 1m 케이블 : -35 ~ +180 ° C (-31 ~ 356 ° F) 케이블 및 커넥터 : -35 ~ +150 ° C (-31 ~ 302 ° F)

재료 : 센서 팁 (Peek Polyether Ether Ketone), 케이스 (스테인레스 스틸) 케이블 (PTFE Polytetrafluoroethylene), 커넥터 (황동, 니켈 도금)

호환되는 장비

EPRO PR6423/012-100은 산업 모니터링 시스템과 완전히 호환됩니다.

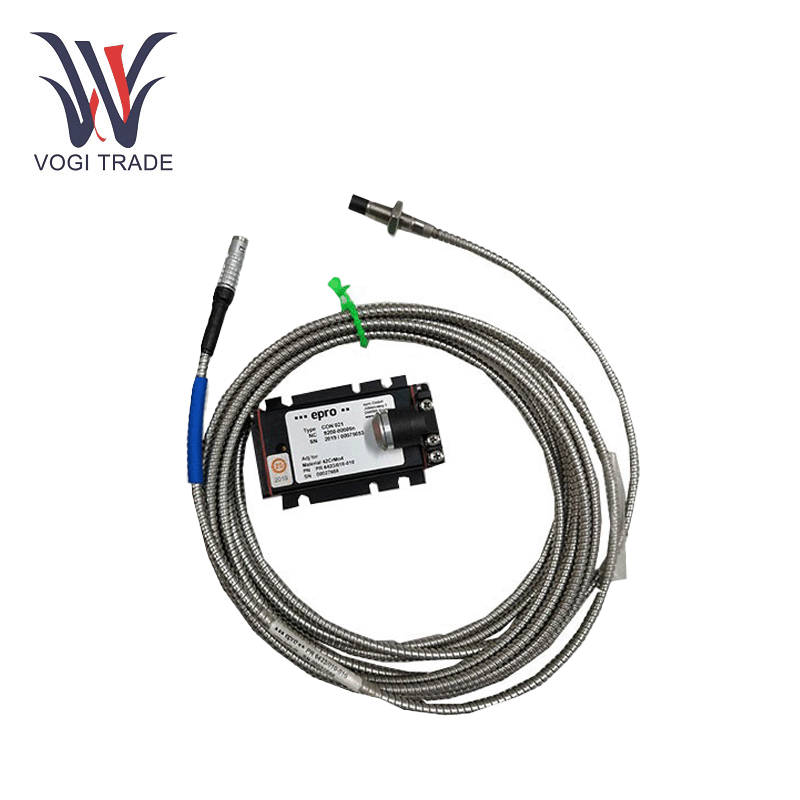

신호 변환기 : CON 011 변환기는 원시 에디 전류 신호 처리에 필요합니다. 실시간 데이터 분석을 위해 PLC 또는 DCS 시스템과 쉽게 통합 할 수 있도록 표준화 된 출력 (4-20 MA 또는 0-10 V)을 보장합니다.

샤프트 편심, 진동 및 축 변위의 지속적인 모니터링을위한 MMS 6000/3000 기계 보호 시스템에 대한 터빈 및 압축기 모니터링 플랫폼.

설치 액세서리 : MPT 064 스테인레스 스틸 보호관 또는 EZ 1600 프로브 홀더를 사용하여 측정이 수행되는 고속 회전 기계의 센서 본체를 안정화시킬 수 있습니다.

응용 프로그램 시나리오

터빈 샤프트의 모니터링 :이 측정은 증기/가스 터빈의 축 방향 및 방사형 변위를 측정하여 오정렬 또는 베어링 마모를 감지하여 주요 고장을 방지합니다. 예를 들어, 결합 사이클 발전소에서는 회전 성분과 고정 구성 요소 사이의 안전한 분리를 제공합니다.

압축기 진동 분석-로터 불균형의 위험을 식별하여 효율성을 최적화하고 비용을 완화하기 위해 고속 압축기 (예 : 해외 가스 처리 장치)의 동적 편심을 추적합니다.

펌프 베어링 윤활 제어 : 하이드로 펌프에서 오일 필름의 두께를 모니터링하고 윤활 실패의 조기 경고를 제공합니다. 가변 하중에서 실행되는 수력 발전소에는 매우 중요합니다.

설치 및 유지 보수

마운팅 : EPRO PR6423/012-100은 유연한 위치를위한 M10X1 또는 3/8 "-24UNF 스레드를 특징으로합니다. 25mm의 최소 샤프트 직경과 초기 공기 간격이 0.5mm (± 0.1mm)의 측정 정확도를 유지합니다. 토크 제한 도구를 사용하여 기업을 피하십시오.

케이블 링 : 회전 장비 또는 제한된 공간에서 스트레스가 많은 스트레스를받는 데 35mm의 최소 굽힘 반경이있는 장갑 케이블 (6mm 직경)은 권장됩니다.

또한이 제품의 다른 모델을 제공합니다 : PR6423/012-120, PR6423/014-130, PR6423/015-110은 사양, 기능 및 응용 범위에서 동일합니다. 차이점은 케이블과 스레드 길이의 총 길이이며, 자세한 내용은 표를 참조하십시오.
