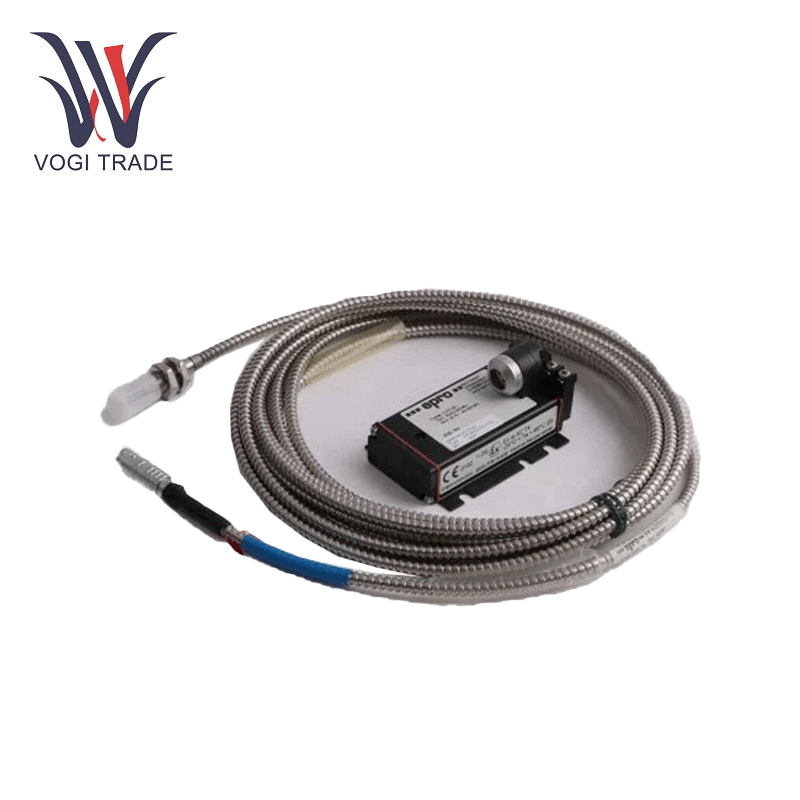

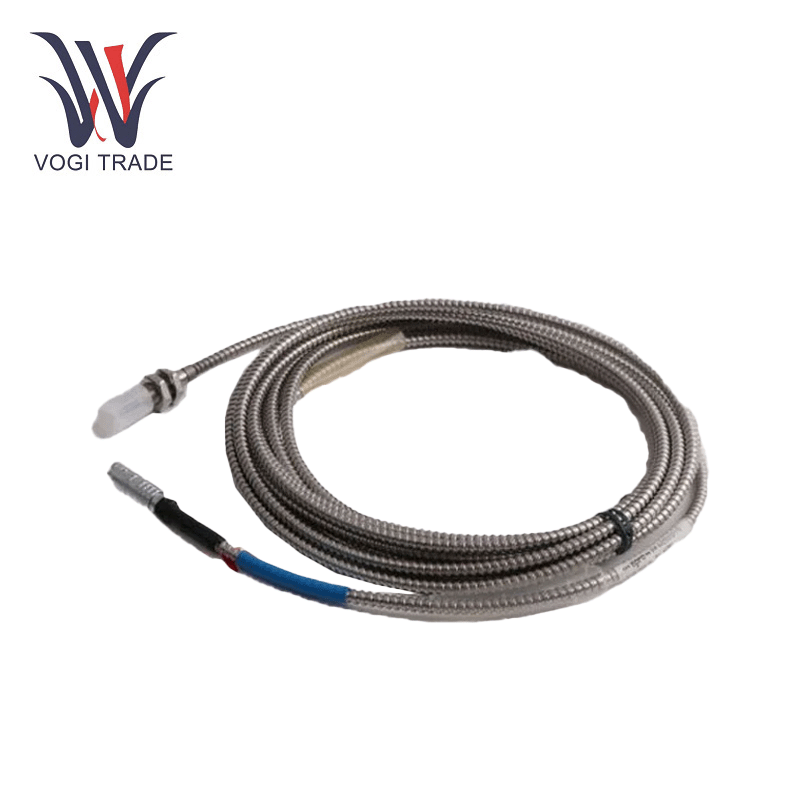

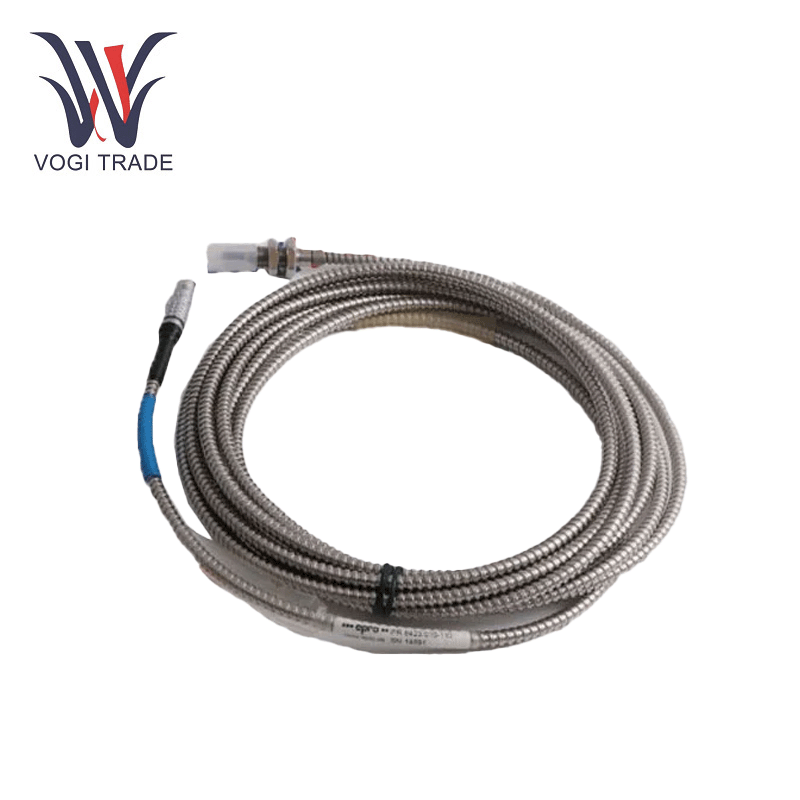

EPRO PR6423/011-131

기술 매개 변수

스레드 길이 : 35mm

선형 측정 범위 : 2 mm (80 mils)

초기 공기 갭 : 0.5 mm (20 mils)

최소 샤프트 직경 : 25 mm (0.79”)

대상 재료 (Ferromagnetic Steel) : 42CRMO4 (AISI/SAE 4140) 표준 기타 (요청시)

보호 클래스 : IP66, IEC 60529

작동 온도 범위 : 센서 포함 1m 케이블 : -35 ~ +180 ° C (-31 ~ 356 ° F) 케이블 및 커넥터 : -35 ~ +150 ° C (-31 ~ 302 ° F)

재료 : 센서 팁 (Peek Polyether Ether Ketone), 케이스 (스테인레스 스틸) 케이블 (PTFE Polytetrafluoroethylene), 커넥터 (황동, 니켈 도금)

호환되는 장비

EPRO PR6423/011-131은 산업 시스템과 완벽하게 통합됩니다.

신호 변환기 : 원시 와상 전류 신호를 표준화 된 출력 (4–20 MA 또는 0-10 V)으로 처리하려면 CON 031 변환기가 필요하여 PLC 또는 DCS 시스템과의 통합을위한 ISO 준수 정확도를 보장합니다.

모니터링 플랫폼 : MMS 3000/6000 기계 보호 시스템과 호환하여 샤프트 편심, 진동 및 축 변위를 실시간으로 추적 할 수 있습니다.

설치 액세서리 : MPT 064 스테인레스 스틸 보호 튜브 또는 EZ 1600 프로브 홀더를 사용하여 고속 회전 기계에서 센서를 안정화시킵니다.

응용 프로그램 시나리오

EPRO PR6423/011-131은 미션 크리티컬 산업 공정에서 뛰어납니다.

터빈 샤프트 모니터링 : 증기/가스 터빈의 축 방향 및 방사형 변위를 측정하여 정렬 불량 또는 베어링 마모를 감지하여 계획되지 않은 가동 중지 시간을 방지합니다. 예를 들어, 결합 사이클 발전소에서는 회전 성분과 고정 구성 요소 사이의 안전한 간격을 보장합니다.

압축기 진동 분석 : 고속 압축기의 동적 편심을 추적하고, 로터 불균형 위험을 식별하여 효율성을 최적화하고 유지 보수 비용을 줄입니다.

베어링 윤활 제어 : 하이드로 터빈 또는 펌프 베어링의 오일 필름 두께를 모니터링하여 윤활 실패에 대한 초기 경고를 제공합니다. 이는 가변 하중 하에서 작동하는 수력 발전소에 필수적입니다.

설치 및 유지 보수

마운팅 : EPRO PR6423/011-131에는 유연한 위치를위한 M10X1 또는 3/8 "-24UNF 스레드가 있습니다. 25mm의 최소 샤프트 직경과 초기 공기 간격이 0.5mm (± 0.1mm)의 측정 정확도를 유지합니다. 토크 제한 도구를 사용하여 기업을 피하십시오.

케이블 링 : 35mm 최소 굽힘 반경을 가진 장갑 케이블 (직경 6mm)은 회전 장비 또는 제한된 공간 근처에서 스트레스가 많은 라우팅에 권장됩니다.
