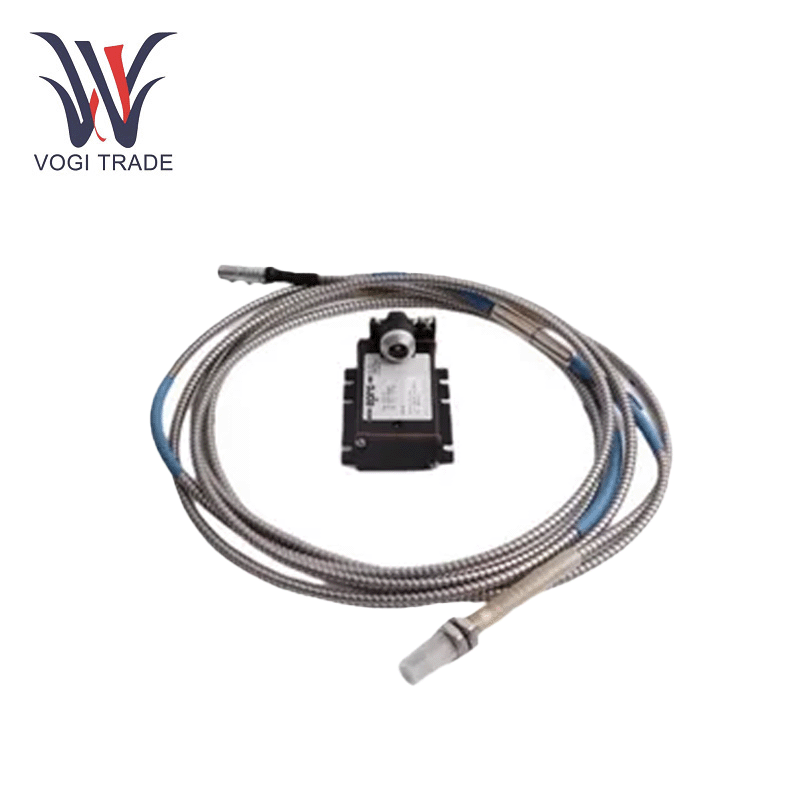

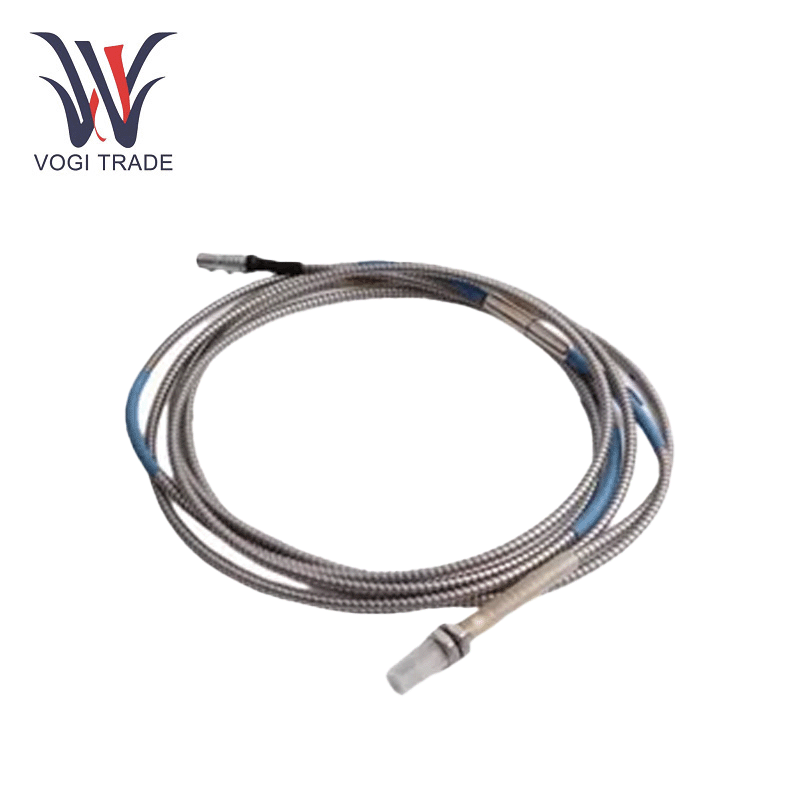

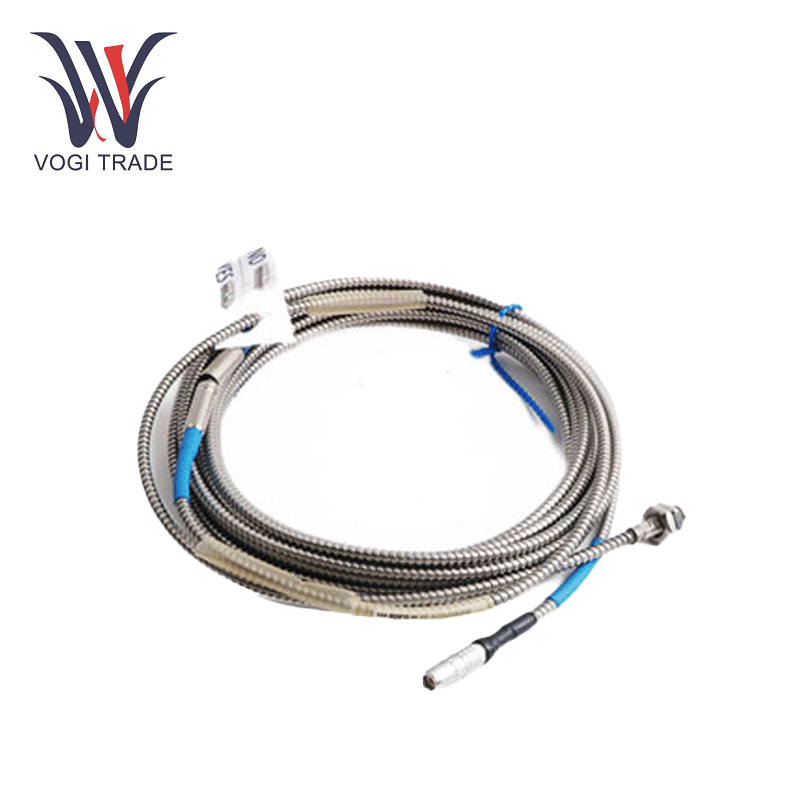

EPRO PR6423/010-100

기술 매개 변수

스레드 길이 : 25 mm

선형 측정 범위 : 2 mm (80 mils)

초기 공기 갭 : 0.5 mm (20 mils)

최소 샤프트 직경 : 25 mm (0.79”)

대상 재료 (Ferromagnetic Steel) : 42CRMO4 (AISI/SAE 4140) 표준 기타 (요청시)

보호 클래스 : IP66, IEC 60529

작동 온도 범위 : 센서 포함 1m 케이블 : -35 ~ +180 ° C (-31 ~ 356 ° F) 케이블 및 커넥터 : -35 ~ +150 ° C (-31 ~ 302 ° F)

재료 : 센서 팁 (Peek Polyether Ether Ketone), 케이스 (스테인레스 스틸) 케이블 (PTFE Polytetrafluoroethylene), 커넥터 (황동, 니켈 도금)

주요 기능

이중 측정 기능 : EPRO PR6423/010-100은 정적 (최대 2.0mm) 및 동적 (0-1000 μm) 변위 모니터링 모두에서 탁월하여 터빈, 압축기 및 기어 박스에서 축/방사형 교대 및 진동의 정확한 감지를 보장합니다. 4V/mm 감도는 마이크로 수준의 기계적 변화를 실시간으로 추적 할 수 있습니다.

원활한 시스템 통합 : MMS6000 터빈 모니터링 시스템의 일부로 설계된이 제품은 아날로그 (4-20 MA) 또는 디지털 프로토콜 79를 통해 PLC 및 데이터 수집 장치와 직접 연결을 지원합니다. 사전 보석 된 선형성은 설정 복잡성을 최소화합니다.

글로벌 규정 준수 및 지원 : API 670, ISO 10817-1 및 DIN 45670 회의는 EPRO PR6423/010-100을 중단되지 않은 운영에 대한 글로벌 기술 지원 및 빠른 전달 옵션으로 뒷받침됩니다.

설치 및 유지 보수

설치 모범 사례 :

마운팅 : EPRO PR6423/010-100은 유연한 위치를위한 M10X1 또는 3/8 "-24UNF 스레드를 특징으로합니다. 25mm의 최소 샤프트 직경과 초기 공기 간격이 0.5mm (± 0.1mm)의 측정 정확도를 유지합니다. 토크 제한 도구를 사용하여 기복을 피하십시오.

케이블 링 : 회전 장비 또는 제한된 공간에서 스트레스가 많은 스트레스를받는 데 35mm의 최소 굽힘 반경이있는 장갑 케이블 (6mm 직경)은 권장됩니다.

유지 보수 지침 :

일상적인 검사 : 파편 또는 열 저하가 있는지 살해 센서 팁을 분기별로 확인하십시오. 먼지가 많거나 젖은 환경에서 IP66 보호 등급을 보존하기 위해 케이블 무결성, 특히 커넥터 접합부에서 케이블 무결성을 확인하십시오.

재 보정 : 콘 시리즈 컨버터를 사용하여 Biennial Calibration을 수행하여 ± 0.01 mm 반복성을 보장하고 장기 드리프트를 최소화합니다. 교정 로그는 준수 감사를위한 API 670 표준과 정렬되어야합니다.

또한이 제품의 다른 모델을 제공합니다 : PR6423/010-110, PR6423/010-120, PR6423/010-140은 사양, 기능 및 응용 프로그램 범위에서 동일합니다. 차이점은 케이블의 총 길이이며, 자세한 내용은 표를 참조하십시오.
