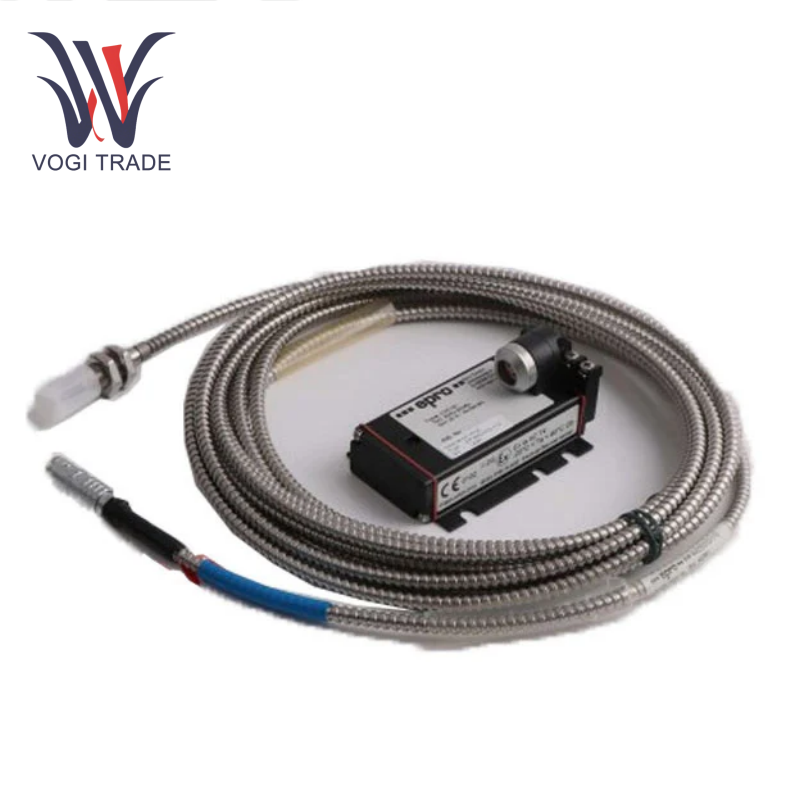

EPRO PR6423/010-040

기술 매개 변수

선형 측정 범위 : ± 0.5 mm

초기 공기 갭 (정적 변위 기준) : 0.5 mm (20 mils)

해상도 : 측정 범위의 1%

선형성 오차 : ± 0.025 mm (± 1 mil) @ 0 ~ 45 ° C

감도 : 8 V/mm (203.2 mV/mil) ± 5%

온도 범위 : -35 ° C ~ +180 ° C

공급 전압 : 24V DC

출력 신호 : 4 ~ 20 MA 전류 출력

디지털 출력 : 6 개의 독립적 인 프로그래밍 가능한 채널, 일반적으로 개방/정상 폐쇄 구성을 지원합니다.

스레드 크기 : M10 × 1 메트릭 스레드

EPRO PR6423/010-040 에디 전류 효과를 기반으로 한 비접촉 측정 :

EPRO PR6423/010-040은 프리 앰프와 협력하여 진동 회로를 형성합니다. 센서 프로브가 전도성 금속 표적 (예 : 샤프트 표면)에 접근 할 때, 전자기장의 변화는 발진기 진폭이 약화되고 감쇠 진폭은 프로브와 대상 사이의 거리에 비례합니다. .

공장 사전 교정 : 선형 교정은 42CRMO4 교정 재료를 사용하여 수행됩니다. 설치 중에는 추가 교정이 필요하지 않습니다. 프리 앰프의 출력 신호가 요구 사항을 충족 할 때까지 에어 갭 만 조정해야합니다.

신호 처리 : 프리 앰프는 거리 신호를 표준 전류/전압 출력으로 변환하고 모듈을 사용하여 동적 진동, 변위 및 기타 매개 변수의 실시간 모니터링을 실현합니다.

또한이 제품의 다른 모델을 제공합니다 : PR6423/010-010, PR6423/010-030, PR6423/015-010은 사양, 기능 및 응용 범위에서 동일합니다. 차이점은 케이블의 총 길이이며, 자세한 내용은 표를 참조하십시오.

메모: EPRO PR6423/010-040은 CON021 프리 앰프와 함께 사용하여 신호 증폭 및 처리를 달성 할 수 있습니다.

설치 요구 사항 : 프로브의 중심선은 축 중심선과 직교적이며 측정 표면에는 균열 또는 범프가 없어야합니다 (거칠기 0.4 ~ 0.8 μm)

선택 제안은 첨부 파일의보다 자세한 기술 문서를 참조하십시오.
