EPRO PR6423/004-040

제품개요

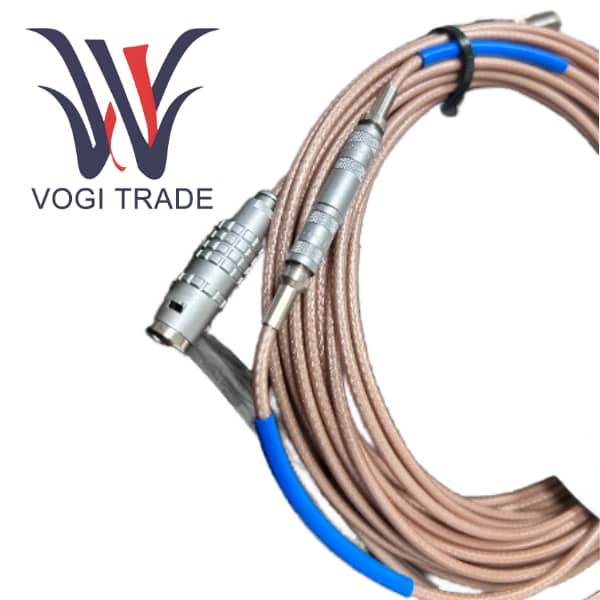

PR6423/004-040은 직경 8mm의 Emerson EPRO 브랜드의 고정밀 와전류 센서입니다. 이는 회전 기계의 비접촉 진동 및 위치 모니터링을 위해 특별히 설계되었습니다. 중요한 기계적 보호 시스템의 일부인 이 센서는 열악한 환경에서도 안정적인 성능을 제공하도록 세심하게 설계되었습니다.

주문 코드 "004-040"은 M10x1 스레드 인터페이스, 65mm 길이의 하우징(슬리브), 10m 길이의 통합 케이블 및 LEMO 커넥터 구성을 지정합니다. 이러한 조합을 통해 두꺼운 기계 하우징이나 프로브 브래킷을 통해 설치해야 하는 응용 분야에 특히 적합하며, 케이블 길이는 원격으로 설치된 신호 변환기에 연결하기에 충분합니다. 일반적으로 호환 가능한 변환기(예: CON021)와 함께 사용되어 중소형 터보 기계의 방사형 샤프트 진동과 같은 매개변수를 모니터링하기 위한 완전한 측정 채널을 형성합니다.

제품 매개변수

증분 배율(감도)         8 V/mm(±203.2 mV/mil) ±5%(0~45°C)

선형성(직선과의 편차)      ±0.025mm(±1mil)(0~45°C)

선형 측정 범위                      2.0mm(80mils)

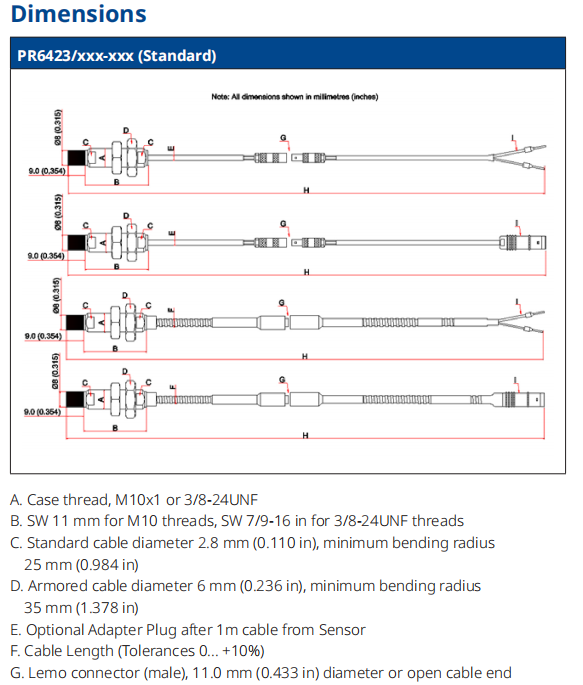

센서 직경                                     8mm

나사산                                                   M10x1

케이스 길이(슬리브)                               65 mm (코드에서 '4'로 지정)

렌치 플랫                                            SW 11mm

초기 에어 갭                                         0.5mm(20밀)

타겟 재질                                       강자성 강철(42CrMo4 / AISI 4140 표준)

최소 샤프트 직경                          25mm(0.79")

작동 온도                           센서 및 1m 케이블: -35°C ~ +180°C(-31°F ~ 356°F)

                                                           가능 및 커넥터: -35°C ~ +150°C(-31°F ~ 302°F)

보호 등급                                     IP66(방진 및 강력한 물 분사로부터 보호)

재질                                                케이스: 스테인레스 스틸

                                                           센서 팁: PEEK(폴리에테르 에테르 케톤)

                                                           케이블: PTFE

케이블 길이                                        10미터(코드 마지막 부분에 '4'로 지정)

케이블 유형                                           표준 PTFE, 비보호(직경 2.8mm)

커넥터                                            LEMO(남성)

위험 지역                                  ATEX, IECEx, CSA(CON021 및 안전 장벽과 같은 인증된 변환기와 함께 사용할 경우 본질 안전 'ia')

기능 특징

PR6423의 감도는 8V/mm에 달해 아주 작은 거리 변화에도 극도로 민감합니다. 따라서 불균형이나 정렬 불량 오류 발생을 조기에 경고할 수 있는 고속 기계의 작은 진폭 진동을 감지하는 데 이상적인 선택입니다.

8mm 직경과 옵션인 긴 슬리브(예: 65mm 모델)를 사용하면 더 큰 프로브를 설치할 수 없는 제한된 공간이나 대규모 기계 구조물에 설치할 수 있습니다.

뛰어난 고온 저항 덕분에 센서 본체는 최대 +180°C의 극한 온도를 견딜 수 있습니다. 이는 증기 터빈, 가스 터빈 및 고온 압축기와 같은 고온 구성 요소에 가까운 응용 분야에 매우 중요합니다. PEEK 프로브 소재는 이러한 성능을 달성하는 데 핵심입니다.

IP66 보호 등급의 강력한 환경 밀봉 성능은 센서에 먼지 침입과 강한 물 흐름 충격이 전혀 없도록 보장하여 실외 또는 세척 구역을 포함한 열악한 산업 환경에 적합합니다.

PR6423/004-040은 여러 국제 위험 지역 인증을 보유하고 있습니다. 인증된 본질 안전 컨버터 및 안전 장벽과 함께 사용하면 Class I, Zone 1/Zone 0의 폭발성 대기에 설치할 수 있습니다.

장거리 신호 무결성을 통해 10미터 길이의 통합 케이블을 통해 유연한 설치 레이아웃을 달성할 수 있으므로 측정 지점에서 멀리 떨어진 제어판에 신호 변환기를 설치할 수 있습니다. 한편, 견고하고 내구성이 뛰어난 설계로 신호 감쇠를 최소화합니다.
