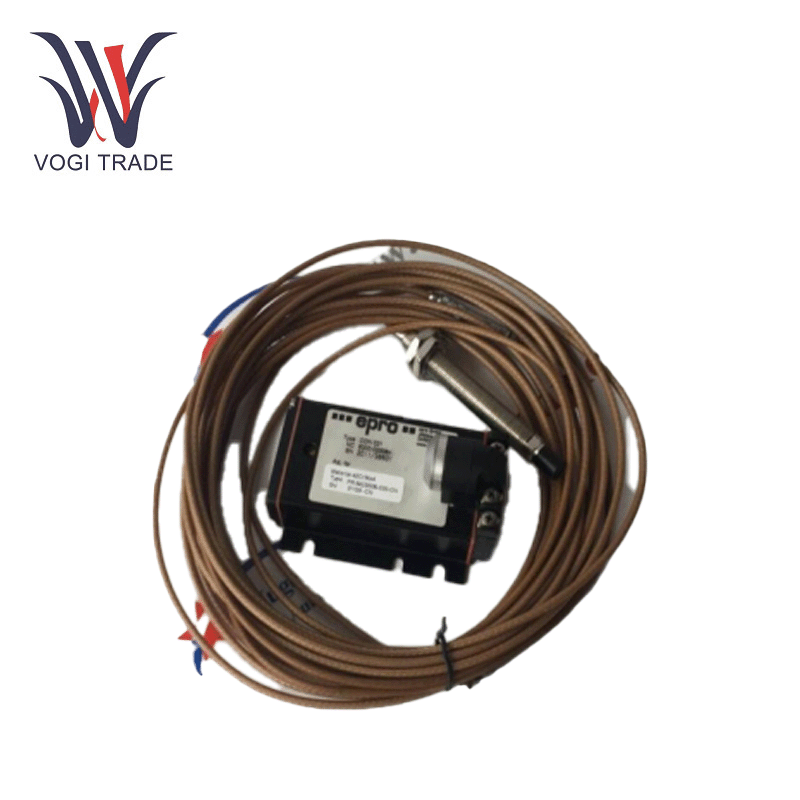

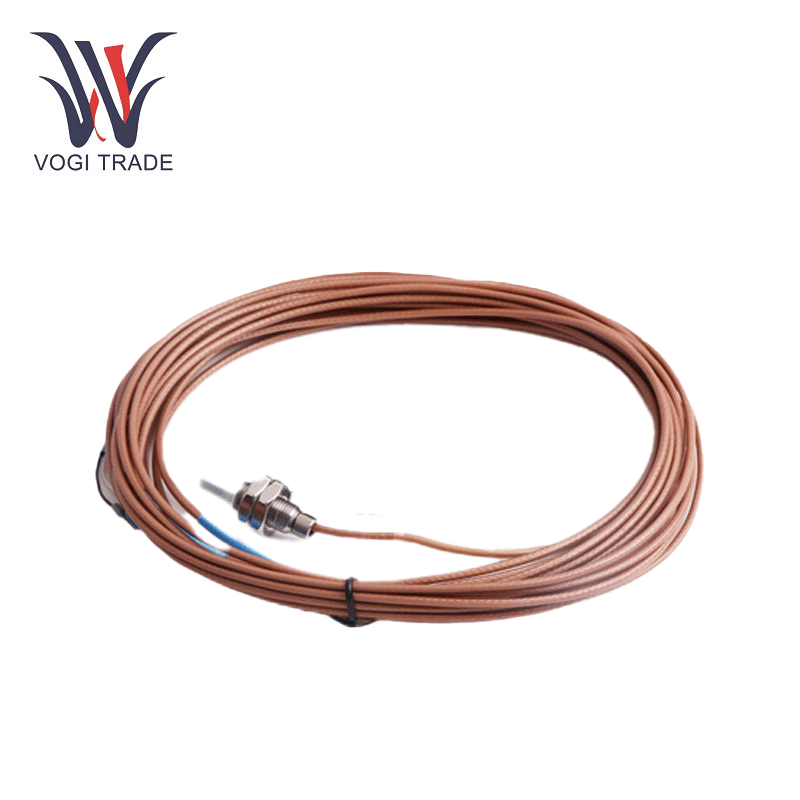

EPRO PR6423/001-010

기술 매개 변수

스레드 길이 : 35mm

선형 측정 범위 : 2 mm (80 mils)

초기 공기 갭 : 0.5 mm (20 mils)

최소 샤프트 직경 : 25 mm (0.79”)

대상 재료 (Ferromagnetic Steel) : 42CRMO4 (AISI/SAE 4140) 표준 기타 (요청시)

보호 클래스 : IP66, IEC 60529

작동 온도 범위 : 센서 포함 1m 케이블 : -35 ~ +180 ° C (-31 ~ 356 ° F) 케이블 및 커넥터 : -35 ~ +150 ° C (-31 ~ 302 ° F)

재료 : 센서 팁 (Peek Polyether Ether Ketone), 케이스 (스테인레스 스틸) 케이블 (PTFE Polytetrafluoroethylene), 커넥터 (황동, 니켈 도금)

호환되는 장비

EPRO PR6423/001-010은 산업 모니터링 시스템과 완벽하게 통합됩니다.

신호 변환기 : CON 021 컨버터와 페어링하여 원시 센서 신호를 표준화 된 출력 (예 : 4–20 MA 또는 0-10V)으로 변환하여 제어 시스템과의 통합을 위해 ISO 호환 측정 정확도 (± 0.025 mm)를 보장합니다.

모니터링 플랫폼 : MMS 6000/3000 기계 보호 시스템과 호환되어 터빈 및 압축기의 진동, 샤프트 변위 및 편심을 실시간으로 추적 할 수 있습니다.

설치 액세서리 : MPT 064 금속 보호 튜브 또는 EZ 1600 프로브 홀더와 함께 고 진동 설정의 안정성을 향상시킵니다.

설치 및 유지 보수

설치 모범 사례 :

장착 : EPRO PR6423/001-010은 유연한 위치를위한 M10X1 또는 3/8 "-24UNF 스레드를 특징으로합니다. 최소한의 신호 정확도를 위해 최소 샤프트 직경과 0.5 mm (± 0.1 mm)의 초기 공기 간격을 보장합니다.

케이블 링 : 고도로 스트레스 라우팅의 손상을 방지하기 위해 최소 굽힘 반경이 35mm 인 장갑 케이블 (6mm 직경)을 사용하십시오.

유지 보수 지침 :

일상적인 검사 : 파편 축적 또는 부식 분기에 센서 팁을 확인하십시오. IP66 보호를 유지하기 위해 케이블 무결성, 특히 커넥터 근처에있는 케이블 무결성을 확인하십시오.

재 보정 : CON 시리즈 컨버터를 사용하여 Biennial Calibration을 수행하여 장기 정확도 (± 0.01 mm 반복성)를 보장하고 드리프트를 최소화합니다.

우리는 또한이 제품의 다른 모델을 제공합니다 : PR6423/00R-010, PR6423/009-030, PR6423/007-010. 사양, 기능 및 응용 범위에서 동일합니다. 차이점은 스레드의 길이와 케이블 길이이며, 자세한 내용은 표를 참조하십시오.
