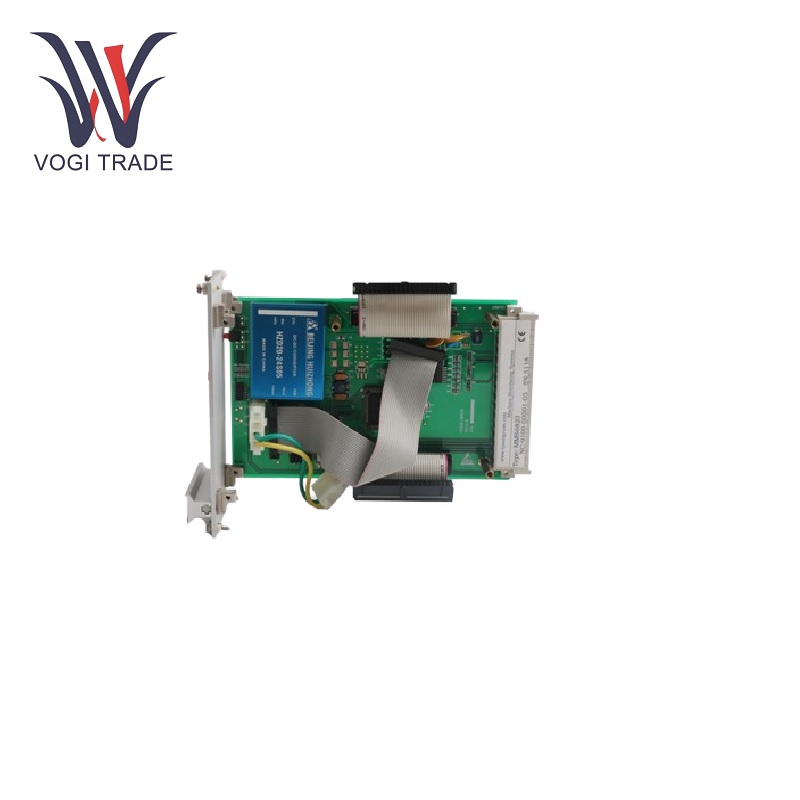

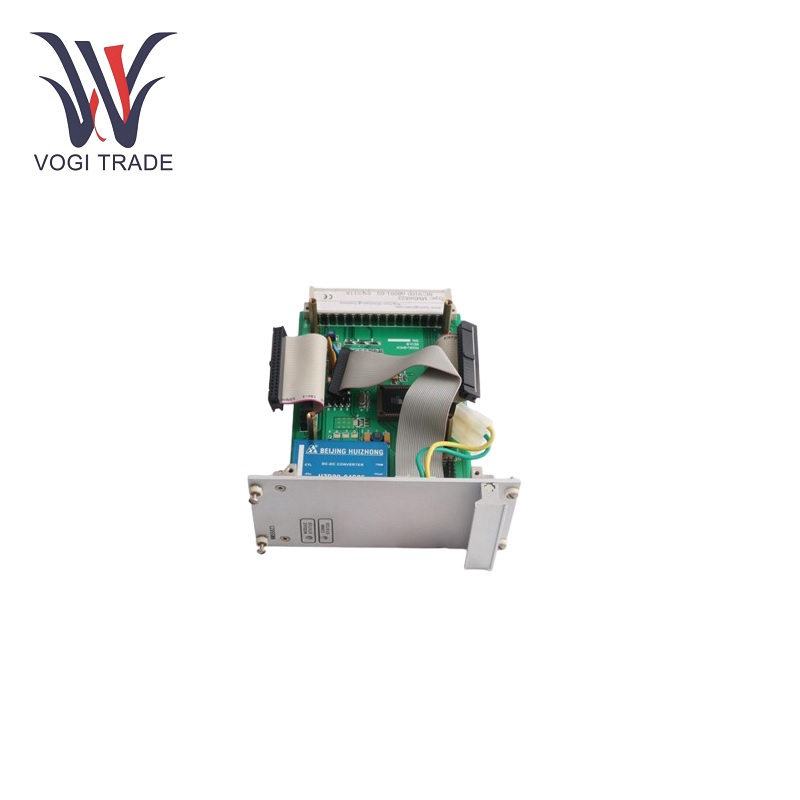

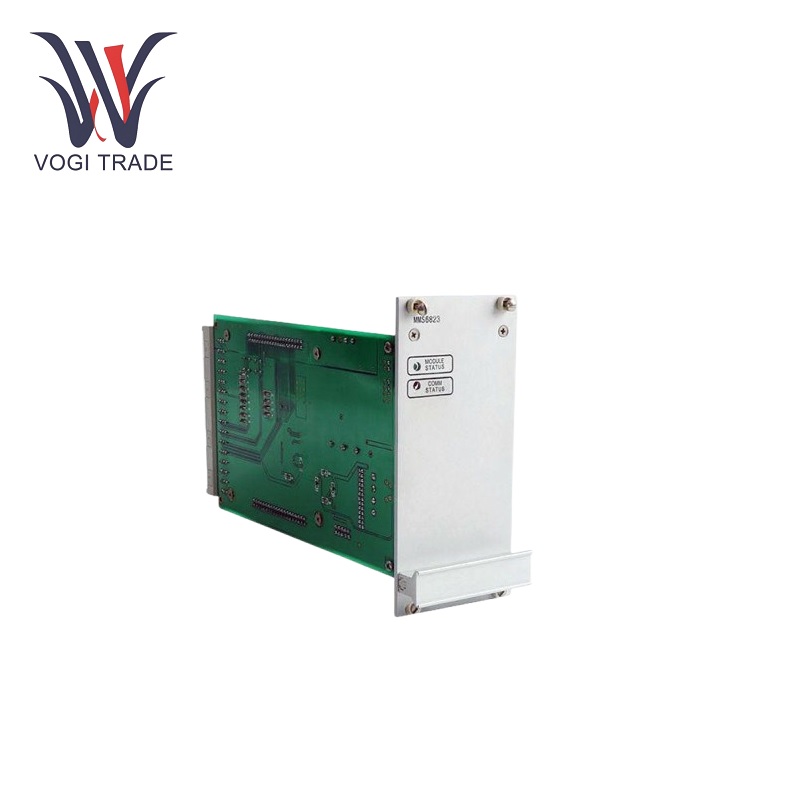

EPRO MMS6823

사용법 매개변수

일반적인 작동 온도 범위:작동 주변 온도는 0~60°C, 보관 및 운송 주변 온도는 -40~85°C로 다양한 온도 조건에서 작동을 지원합니다.

습기:응축이 없는 한 상대 습도는 최대 90%까지 허용됩니다. 따라서 다양한 습도 환경에서 정상적인 작동이 향상됩니다.

진동 및 충격 저항:이는 IEC 68-2 표준의 진동 요구 사항을 충족하며, 이 경우 높은 피크 가속도를 사용하는 것이 권장되며 역방향 값은 약 98m/s이고 정격 충격 지속 시간은 16ms입니다.

전원 공급 장치:전원 공급 장치 전압은 220V이고 로컬 버스 전원 공급 장치 정격 전류는 +5Vdc@1.4A이므로 모듈에 안정적인 전원 공급이 보장됩니다.전송 속도:RS485 버스 전송 속도는 데이터 전송의 높은 효율성을 보장하기 위해 실제 애플리케이션에 따라 38400bps~57600bps 사이에서 선택할 수 있습니다.

인터페이스:직렬 포트 인터럽트 상태와 읽기/쓰기 표시 등을 공유하는 1개의 RS232 직렬 포트 COM1이 있습니다. 직렬 포트 인터럽트 및 읽기/쓰기 표시 등을 공유하는 8개의 RS485 직렬 포트 COM2~COM9. 10M/100M 산업용 이더넷 인터페이스는 키보드, 마우스, VGA 그래픽 등을 지원하며 풍부한 인터페이스 데이터 통신 및 인간-컴퓨터 상호 작용 기능을 제공합니다.

제품 기능

데이터 수집:EPRO MMS6823은 RS485 버스를 통해 연결된 MMS6000 보드로부터 지속적으로 데이터를 수집하고, 특성값, 보고서 데이터, 보드 상태 데이터를 실시간으로 수집합니다. 최대 192개 채널을 지원할 수 있으며 회전 기계의 여러 매개변수 상태를 모니터링할 수 있습니다.

데이터 전송:데이터 출력 방법에는 MODBUS RTU/ASCII와 이더넷 TCP/IP의 두 가지가 있습니다. XML 구성 파일에 따르면 MODBUS는 RTU 또는 ASCII일 수 있습니다. DCS는 EPRO MMS6823 시스템 및 DEH와 함께 이러한 데이터에 액세스할 수 있습니다. 이더넷 TCP/IP 중앙 통신은 적응형 데이터 전송 속도가 10-100Mbps인 표준 RJ45 커넥터를 통해 수행되므로 원격 제어, 모니터링, 구성 및 디버깅이 가능합니다.

중복 설계:모듈은 입력 전원 이중화를 제공합니다. 이를 통해 장비의 신뢰성과 안정성이 향상되고, 전력 문제가 발생하더라도 장비가 계속 작동할 수 있습니다.

위상 키 신호 조정:이는 사용자에게 주요 위상 신호 조정 기능을 제공하여 정밀한 측정을 수행하면서 간단한 위상 교정을 가능하게 합니다. 이는 회전하는 기계의 작동 상태를 분석하는 데 필수적입니다.

멀티스레드 데이터 처리:데이터 수집 통신 서비스 프로그램은 멀티 스레딩 기술을 사용하여 EPRO MMS6823 보드의 각 채널에 대해 병렬로 데이터를 읽고 씁니다. 각 직렬 포트는 읽기 및 쓰기를 위해 별도의 스레드로 제어되므로 채널 간 데이터 동기화가 보장됩니다.

적용 범위

발전 산업:증기 터빈 발전기 및 터빈과 같은 발전 장비의 변위, 진동 및 기타 매개변수를 모니터링하여 발전소의 안전하고 안정적인 작동을 보장하고 발전 효율을 향상시키며 유지 관리 비용을 줄이는 데 사용됩니다.

석유화학 산업:석유화학 산업 분야에서는 압축기, 펌프 및 기타 장비의 변위 및 진동을 모니터링하여 고장 및 가동 중단을 방지하고 정상적인 생산 공정을 보장하며 안전 사고 및 생산 손실을 방지할 수 있습니다.

석탄 신에너지 산업:대형 팬 회전 모터, 컨베이어 모터 등 광산 장비에 적용 가능합니다. EPRO MMS6823은 작동 상태를 실시간으로 모니터링하고 숨겨진 위험을 신속하게 발견하며 광산에서의 안전한 생산을 보장할 수 있습니다.

야금:야금 공장의 압연기, 팬 및 기타 장비의 변위 및 진동을 모니터링하여 제품 품질을 개선하고 장비 수명을 연장하며 생산 프로세스를 최적화합니다.
