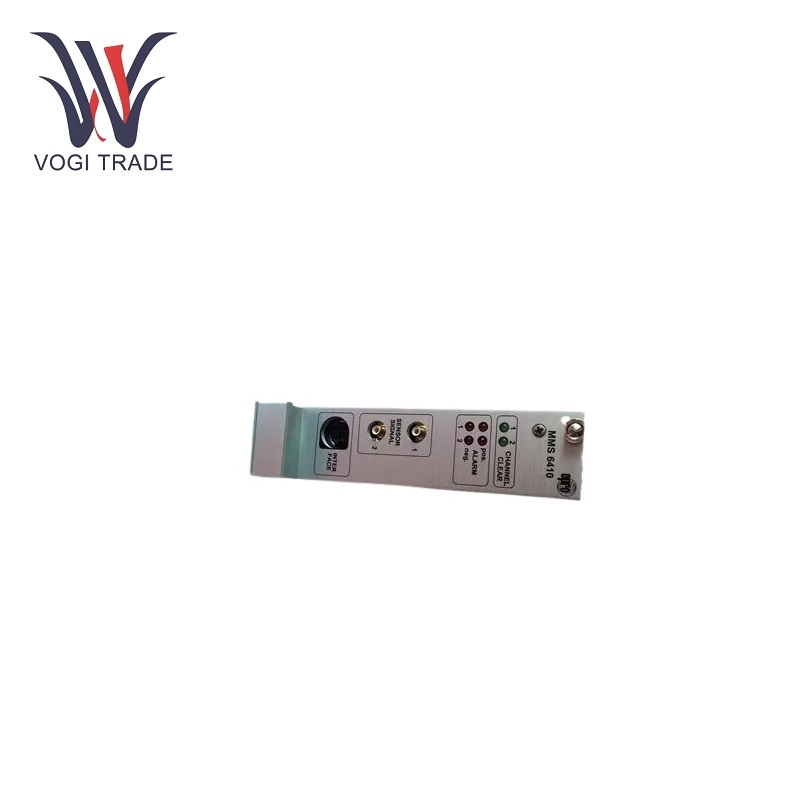

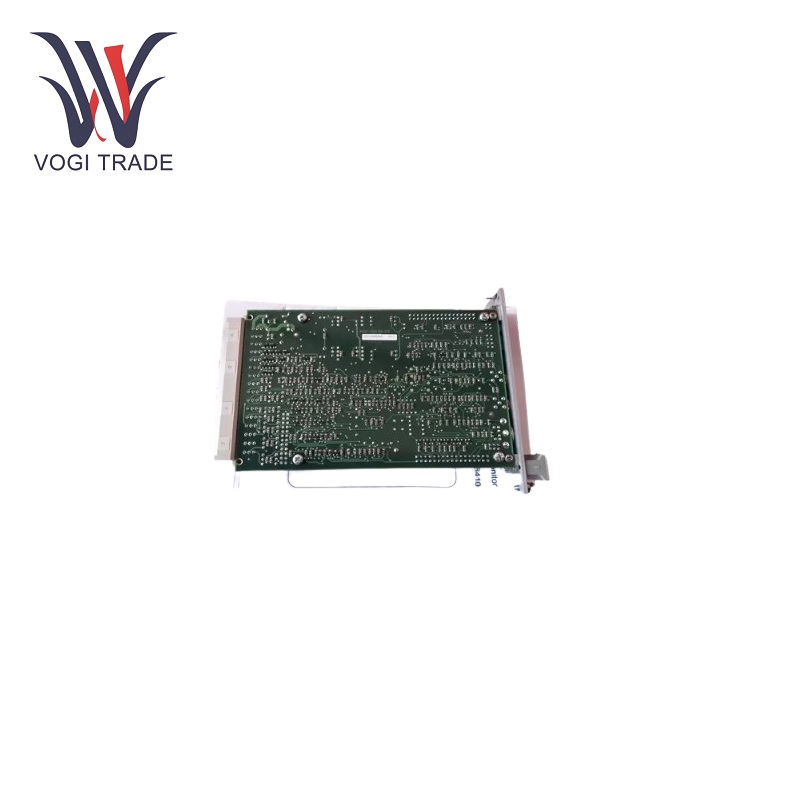

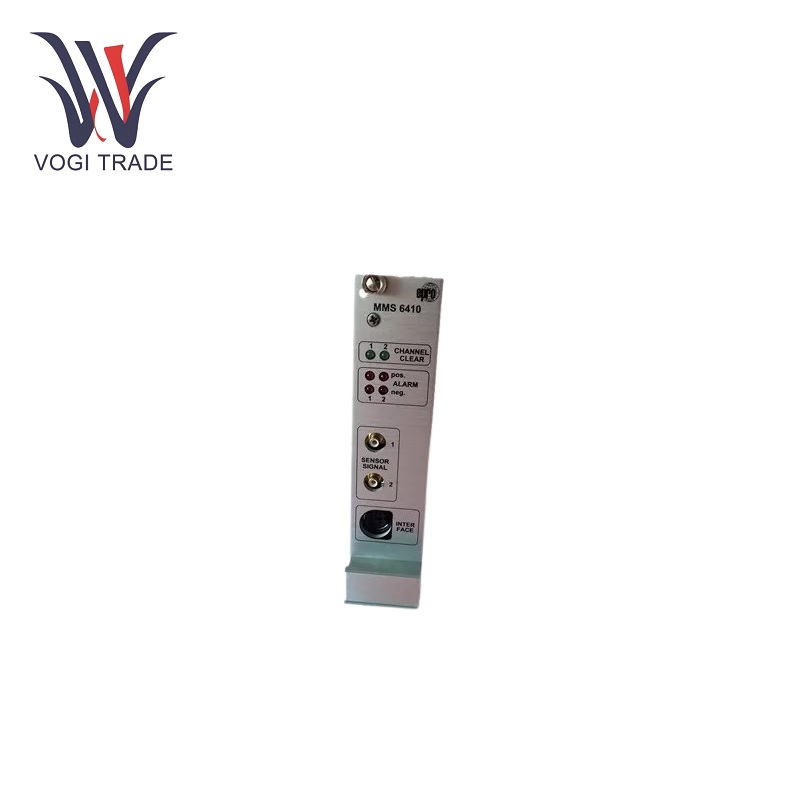

EPRO MMS6410

사용량 P매개변수

센서 입력:EPRO MMS6410에는 하프 브리지 또는 풀 브리지 구성의 유도 센서 및 차동 변압기를 위한 두 개의 독립적인 입력이 있습니다. 이 입력은 최대 입력 전압이 3.6V(과전압 보호)이고 공칭 입력 전압 범위가 2.5Vrms인 전기적으로 절연되고 개방 회로 및 단락 회로 보호됩니다. 입력 임피던스는 200kΩ입니다.

측정 범위:측정 범위는 센서 측정 범위에 따라 달라지며 출력 중 하나 또는 둘 다 반전될 수 있습니다.

S~에전원 공급 장치: 각 입력에는 캐리어 주파수 4.75kHz, 공칭 공급 전압 4Vrms, 허용 부하 120~600Ω의 유도형 센서에 전원을 공급하기 위한 별도의 버퍼링 출력이 포함되어 있습니다.

제어 입력:두 채널에는 공통 로직 바이너리 입력이 있으며 옵토커플러 모드에는 "사전 알람(알람)", 개방 또는 폐쇄 모드 및 "메인 알람(위험)", 개방 또는 폐쇄 모드가 포함됩니다. 또한 기계 시작 및 종료 중에 경보 한계를 변경하기 위한 채널 또는 모듈 억제 및 한계 승수 기능도 갖추고 있습니다. 24V 논리 입력 저항은 10kΩ보다 크고 분석 목적으로 회전당 1펄스의 주요 펄스 입력이 있습니다.

출력:모듈에는 후면 커넥터에 무전위 옵토커플러 출력이 있고, 통신 인터페이스 RS485는 측정 범위 및 선택한 변수에 비례하는 채널당 하나의 전류 출력, 선택한 변수 및 측정 범위에 비례하는 채널당 하나의 전압 출력을 제공합니다. 센서 신호에 비례하여 채널당 하나의 전압 출력이 제공됩니다.

전원 공급 장치:모듈에는 다이오드 분리형 2개의 전원 공급 장치 입력을 통한 중복 전원 공급 장치 입력이 있으며, 공급 전압은 18 - 24 - 31.2 V dc이고 전력 소비량은 최대 100입니다. 8W(24V에서 최대 300mA).

환경 조건:모듈에는 DIN 40050에 따른 IP00 보호 등급이 있고 전면 플레이트에는 DIN 40050에 따른 IP21 보호 등급이 있습니다. 작동 온도 범위는 0 - +65 °C이고 보관 및 운송 온도 범위는 -30 - + 85℃ 허용되는 상대 습도는 결로 현상 없이 5 - 95%이며 IEC 68-2 Part 6 및 Part 29에 따라 허용되는 진동 및 충격을 견딜 수 있습니다.

제품 기능

측정 및 계산:EPRO MMS6410은 하프 브리지 또는 풀 브리지 구성의 유도 센서 또는 차동 변압기를 사용하여 샤프트 변위를 측정할 수 있는 듀얼 채널 측정 증폭기입니다. 각 측정 채널은 독립적으로 작동하거나 두 채널의 측정 결과의 합이나 차이를 계산합니다. 변위, 각도, 힘, 비틀림 또는 유도 센서로 측정할 수 있는 기타 물리량과 같은 정적 및 동적 신호를 측정할 수 있습니다.

센서 모니터링 및 모듈 모니터링:모듈에는 센서 신호 모니터링, 배선, 시스템 공급 전압, 구성, 매개변수 설정, 측정 값, 모듈 작동 온도, 시스템 감시 등과 같은 기능이 있어 안정적이고 정확한 측정 시스템을 보장합니다. 경보 및 한계 모니터링: 각 채널은 경보 값과 위험 값을 별도로 설정할 수 있습니다. 사전 경보, 주 경보 채널, 한계값 배율, 경보 출력 모드 및 경보 보류 기능이 있습니다. 각 채널에는 4개의 경보 출력이 있으며, 모두 오픈 컬렉터 출력이며 서로 독립적이며 주 회로와 절연되어 있습니다.

동기화:여러 EPRO MMS6410 모듈이 동일한 시스템에서 작동하는 경우 반송파 주파수 오실로스코프의 동기화가 매우 중요합니다. EPRO MMS6410은 기본 모니터링 모드에서 작동하여 동기화 신호를 다른 모니터로 보내거나 슬레이브 모니터링 모드에서 작동하여 다른 모니터에서 동기화 신호를 수신할 수 있습니다. 구성 및 통신: 모듈은 RS232 및 RS485 인터페이스를 제공합니다. RS232 인터페이스는 모듈과의 구성 및 데이터 교환에 사용되며 RS485 인터페이스는 EPRO의 MMS6800 분석 및 진단 시스템 또는 호스트 컴퓨터에 연결하여 더 큰 모니터링 및 제어 시스템에 원활하게 통합되는 데 사용됩니다.

적용 범위

EPRO MMS6410은 기계 장비 모니터링, 특히 터보 기계에 널리 사용됩니다. EPRO MMS6410은 증기 터빈, 가스 터빈, 수력 터빈, 압축기, 팬, 원심 분리기 및 기타 회전 기계의 샤프트 변위, 열팽창 및 기타 매개변수를 측정할 수 있습니다. 정확하고 정밀한 측정을 보장하여 터빈을 보호하고 모든 장비의 작동 안전성과 효율성을 개선하며 기계의 서비스 수명을 연장합니다.
