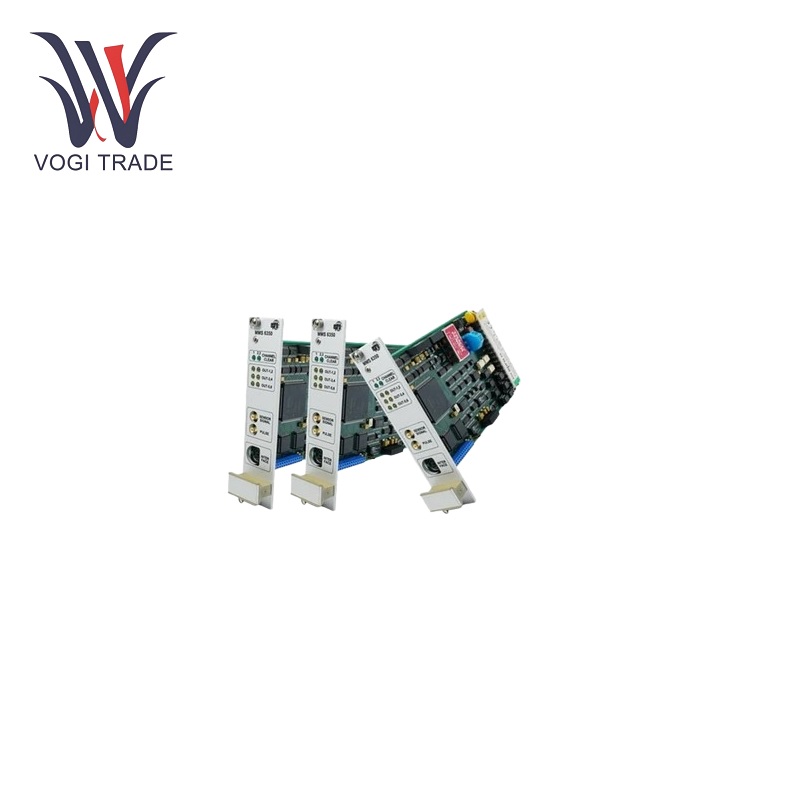

EPRO MMS3210

센서 입력:2개의 독립적인 와전류 센서 입력을 지원합니다. 다양한 유형의 센서의 표준 측정 범위는 다음과 같습니다. PR6422/…은 1mm입니다. PR6423/…은 2mm입니다. PR6424/…은 4mm입니다. PR6425/…은 4mm입니다. PR6426/… 옵션 범위는 8, 12, 16 또는 20mm입니다. 이 센서의 주파수 범위는 0-10Hz이며 전체 선형성 오류는 0.25% 미만입니다. 신호 출력: 송신기는 2개의 옵션 0/4-20mA를 제공합니다.

현재 출력:각 채널은 해당 입력에 사용되거나 이중 채널 측정의 최대값에 대한 출력으로 사용됩니다. 최대 500Ω의 전기 상황에 적합하며 단락 및 개방 회로 보호 기능이 제공됩니다. 또한 테스트, 분석 및 진단을 위해 각각 입력 신호에 해당하는 2개의 보조 전압 출력(2-10V)이 있습니다. 기타 출력에는 "OK" 상태 출력과 2개의 제한 출력이 포함됩니다.

전원 공급 장치:EPRO MMS3210은 공칭 전압이 18~24~31.2VDC인 중복 전원 공급 장치를 사용합니다. 송신기 회로는 DC/DC 변환기를 통해 전원 공급 장치로부터 전기적으로 절연되어 있으며 24V에서 약 100mA 및 2.5W를 소비합니다.

환경 조건:센서는 열악한 산업 환경에서 작동하도록 설계되었습니다. 하우징은 부식 방지 알루미늄으로 제작되었으며 IP65 보호 등급을 갖추고 있으며 DIN40050 및 IEC144 CE 인증에 따라 설계되었습니다. 이는 전자기 간섭에 대한 우수한 저항성을 나타내며 EN55011 및 EN50082-2 표준을 준수합니다. 작동 온도 범위는 -20~+80°C이고, 보관 온도는 -30~+90°C이며, 허용 상대 습도는 응축 없이 0~95%입니다. 또한 20G/2ms 충격과 5G @ 60Hz 진동을 견딜 수 있습니다.

제품특징

신호 변환:EPRO MMS3210은 두 개의 독립적인 와전류 센서(PR6422/..., PR6423/..., PR6424/..., PR6425/... 및 PR6426/...)의 입력 신호를 샤프트 변위에 비례하는 두 개의 독립적인 출력 신호로 변환하도록 설계되었습니다. 이를 통해 축 변위, 샤프트 위치, 열 팽창, 반경 방향 변위, 스러스트 베어링 위치 및 밸브 위치를 정확하게 측정하고 모니터링할 수 있습니다.

자체 모니터링:내장된 "자체 테스트" 회로를 통해 트랜스미터는 센서 신호, 센서와 모듈 사이의 연결 와이어, 공급 전압을 지속적으로 모니터링할 수 있습니다. 오류가 발생하면 논리적 "OK" 출력 상태가 변경되고 전류 출력이 4-20mA에서 0mA로 변경되면 즉시 문제가 표시됩니다.

유연한 구성:EPRO MMS3210의 초기 설정은 토글 스위치와 로터리 스위치를 통해 조정할 수 있습니다. 공장 설정은 가장 일반적인 작동 모드로 구성되어 있지만 장치는 공장 맞춤화도 가능하므로 다양한 응용 분야에 뛰어난 유연성을 제공합니다.

한계 감지:듀얼 채널 모드의 노란색 및 빨간색 경고등은 각각 채널 1과 2의 특성 값을 모니터링합니다. 단일 채널 모드에서는 경고를 나타내는 노란색 표시등과 위험 모드를 나타내는 빨간색 표시등으로 제한을 설정할 수 있습니다. 전체 범위는 0부터 최대 범위까지입니다. 이를 통해 측정된 값을 정밀하게 제어하고 모니터링할 수 있습니다.

응용

EPRO MMS3210은 크고 작은 증기 터빈, 팬, 송풍기, 압축기, 기어박스, 원심 분리기, 펌프 및 석탄 분쇄기에 적합합니다. 트랜스미터는 발전소, 정유소, 화학 공장의 대형 장비에 적합하며 필드버스, PLC, 호스트 컴퓨터 및 네트워크와 결합하여 몇 개의 측정 지점만 있는 소형 터보 기계의 독립형 모니터로 작동할 수 있습니다.
