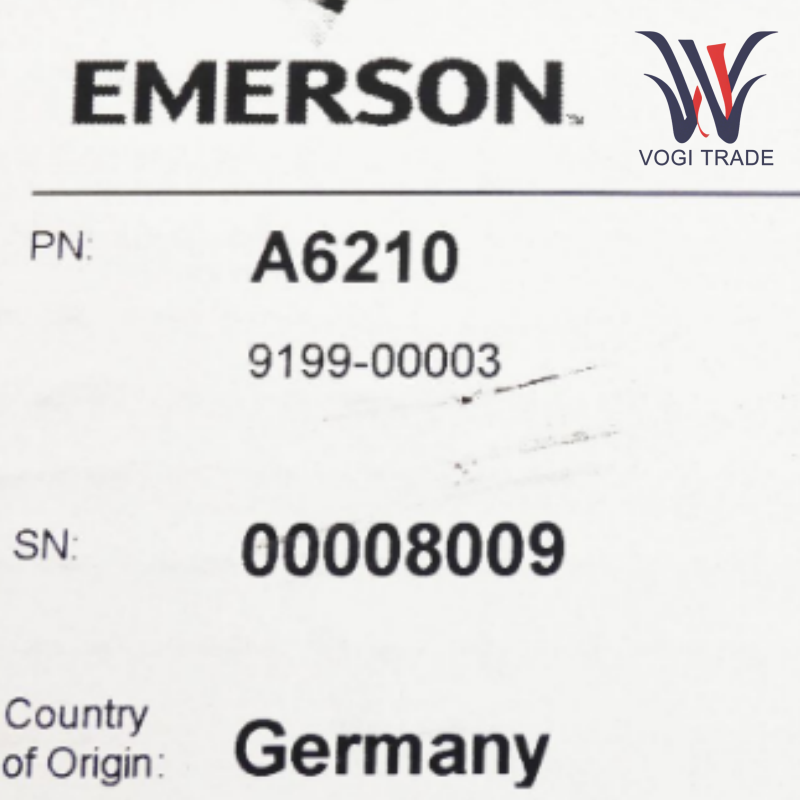

에머슨 A6210

기술 매개 변수

입력 범위 : 표준 아날로그 신호 (4-20MA, 0-5V) 및 디지털 신호 (RS485, CAN)를 지원합니다.

출력 인터페이스 : 4-20MA, 0-10V 아날로그 출력.

진동 측정 : 범위 0.002–2.0 mm/s (유효 값), 주파수 응답 2–20,000 Hz, 정확도 ± 2%.

변위 측정 : 해상도는 미크론 레벨에 도달하고 동적 차동 팽창 (± 10 mm) 및 샤프트 스러스트 위치 (± 5 mm) 모니터링을 지원합니다.

작동 온도 : -20 ° C ~ +70 ° C

전력 요구 사항 : 24 VDC, 전력 소비 24MA

사용 원리

에머슨 A6210은 와상 전류 감지 기술을 기반으로합니다. 샤프트 시스템과 고정 부품의 상대 변위 변화를 비접촉으로 측정하고 다음 세 가지 모드를 결합하여 다차원 모니터링을 달성합니다.

• 추력 위치 모드 : 로터가 하우징에 닿지 않도록 축 방향 변위를 모니터링합니다. 센서는 샤프트 엔드 또는 스러스트 칼라에 설치되며 측정 된 값은 실시간 (응답 시간 ≤40ms)의 경보 임계 값과 비교하여 차단 보호를 트리거합니다.
• 차동 팽창 모드 : 에머슨 A6210은 로터와 고정자 사이의 열 팽창 차이를 측정합니다. 센서는 하우징과 샤프트에 설치되며 확장 차이는 보완 또는 원뿔형 모드를 통해 분석되어 장비의 열 균형을 보장합니다.
• 피스톤로드 위치 모드 : 에머슨 A6210은 왕복 압축기의 피스톤로드 드롭을 모니터링하고 벨트의 마모를 평가합니다. 변위 프로브를 통해로드 위치를 추적하고 기계적 손상을 방지하기 위해 트립 임계 값을 설정하십시오.
