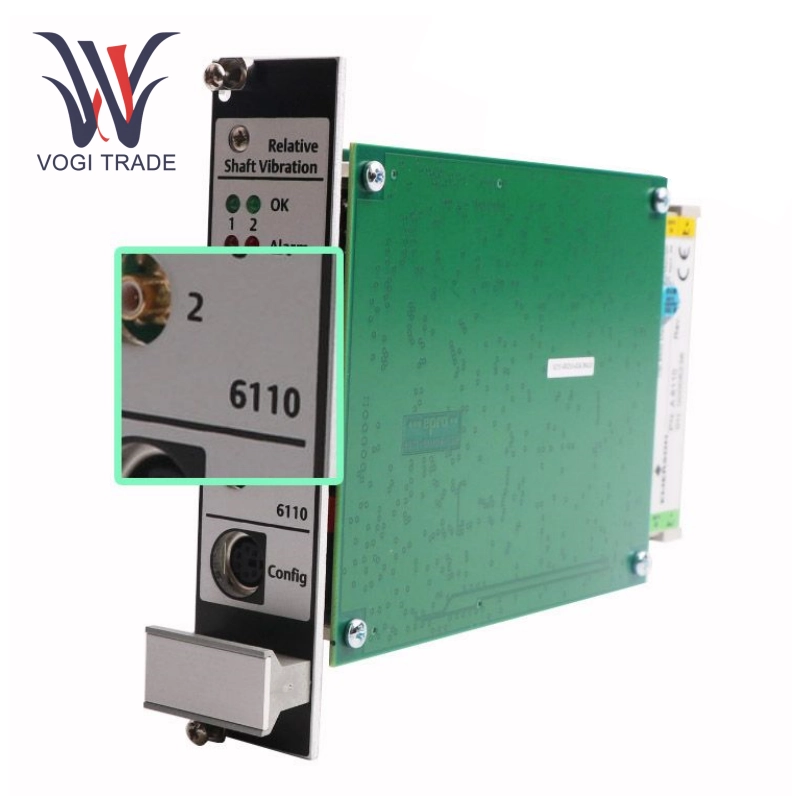

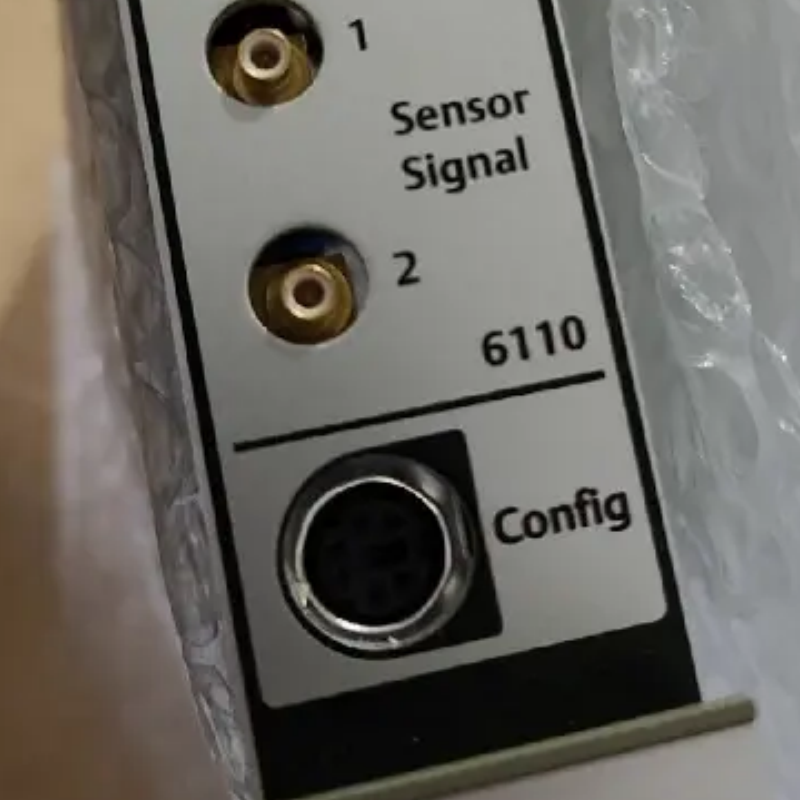

에머슨 A6110

에머슨 A6110의 핵심 기능은 비접촉 측정 기술을 통해 샤프트 진동을 실시간으로 모니터링하여 조기 결함 경고 및 장비 보호를 제공하는 것입니다.

기술 매개 변수

센서 유형 : 에디 전류 변위 센서 (예 : PR642 시리즈), 샤프트 위치 및 진동의 비접촉 측정

입력 범위 : 0 ~ -22 VDC.

주파수 범위 : 하한 1/5 Hz, 상한 50–2000 Hz (조정 가능)

출력 신호

디지털 신호 : AMS 6500 시스템에 통합.

아날로그 출력 : 0/4-20 MA, 0-10 V 비례 출력.

작동 온도 : -20 ° C ~ +70 ° C

채널 수 : 듀얼 채널, 동시에 X/Y 방향 진동 또는 결합 모드를 모니터링 할 수 있습니다.

치수 및 전원 공급 장치 : 3U 크기 (1 슬롯).

기능적 cHaracteristics

고정밀 모니터링 : Emerson A6110 고정밀 와상 전류 센서를 사용하여 측정 정확도는 ± 2%이며 다양한 분석 모드 (예 : 피크에서 피크, 피크 등)를 지원합니다.

결함 경고 및 보호 : 동적 경보 임계 값을 설정하여 오 탐지를 방지하기 위해 0-36 초 경보 지연을 지원하고 베어링 마모, 샤프트 오정렬 및 불균형과 같은 전형적인 기계적 결함을 감지합니다.

u의 원리~와 함께

에머슨 A6110은 와상 전류 센서 (예 : PR642 시리즈)를 사용하여 샤프트와 베어링 박스 사이의 상대 변위를 비 연속적으로 측정합니다. 센서는 기계적 진동을 전기 신호로 변환하고 모듈 처리 후 진동 진폭, 주파수 및 기타 매개 변수를 출력하고 사전 설정 임계 값과 비교하여 경보를 트리거합니다.

응용 시나리오 : 슬라이딩 베어링 장비, 샤프트 진동 모니터링, 편심, 오일 필름 두께 등에 적용됩니다.
