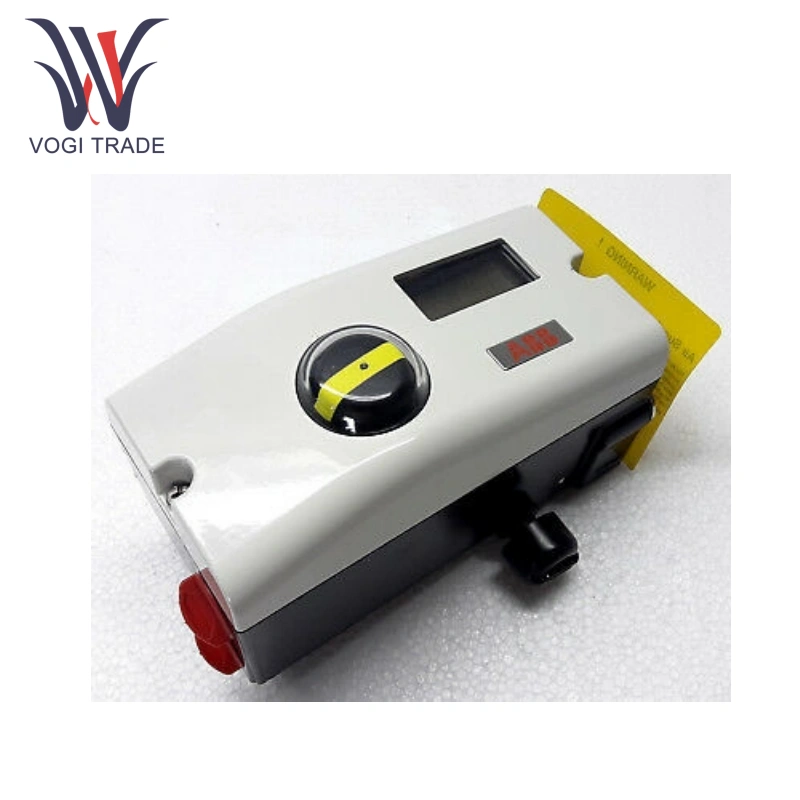

벤틀리 네바다 V18345-2020161001

모델: V18345-2020161001

제어 신호 인터페이스: LKS 어댑터 커넥터를 통해 표준 4-20mA 신호 입력을 지원합니다. HART 및 Profibus 통신 인터페이스(모델에 따라 다름)가 포함되어 있어 다양한 제어 시스템과의 통합이 용이합니다.

적용 가능한 밸브 스트로크: 선형 20-150mm, 각도 이동 최대 125°

공기 소스 매개변수: 공기 용량 ≥ 13.5kg/시간, 공기 소비량 ≤ 0.03kg/시간

보호 등급: IP65(NEMA 4X)

작동 온도 범위: -40°C ~ +85°C

전기 연결: 케이블 스레드 크기: 1/2-14 NPT; 에어 튜브 스레드 크기: 1/4-18 NPT

제품특징

고정밀 제어: Bently Nevada V18345-2020161001은 전기 신호를 공압 신호로 정확하게 변환하여 밸브 위치를 매우 정밀하게 제어할 수 있습니다.

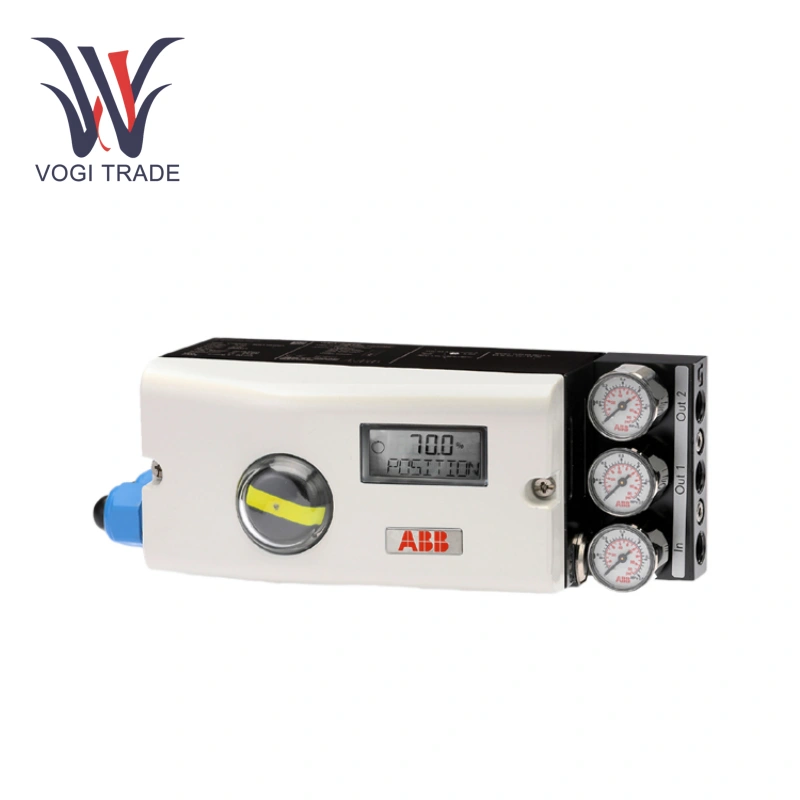

유연한 구성: Bently Nevada V18345-2020161001에는 2라인 LCD와 4개의 버튼이 내장된 조작 패널이 내장되어 있어 로컬 구성, 시운전, 작동 모니터링은 물론 구성 프로그램과 통신 옵션을 통한 원격 구성도 가능합니다.

에너지 효율성: Bently Nevada V18345-2020161001 설계는 설정점에 도달하면 3방향 밸브가 중앙 위치에서 닫혀 공기 소비를 최소화합니다.

응용

석유화학 산업: Bently Nevada V18345-2020161001은 반응기, 증류탑 및 열교환기의 입구 및 출구 밸브와 같은 다양한 화학 공정의 밸브를 제어하는 ​​데 사용됩니다.

전력 산업: Bently Nevada V18345-2020161001은 증기 터빈 흡입 밸브 및 조절 밸브와 같은 발전소의 증기-물 시스템 및 연소 시스템의 밸브를 정밀하게 제어하는 ​​데 사용됩니다.

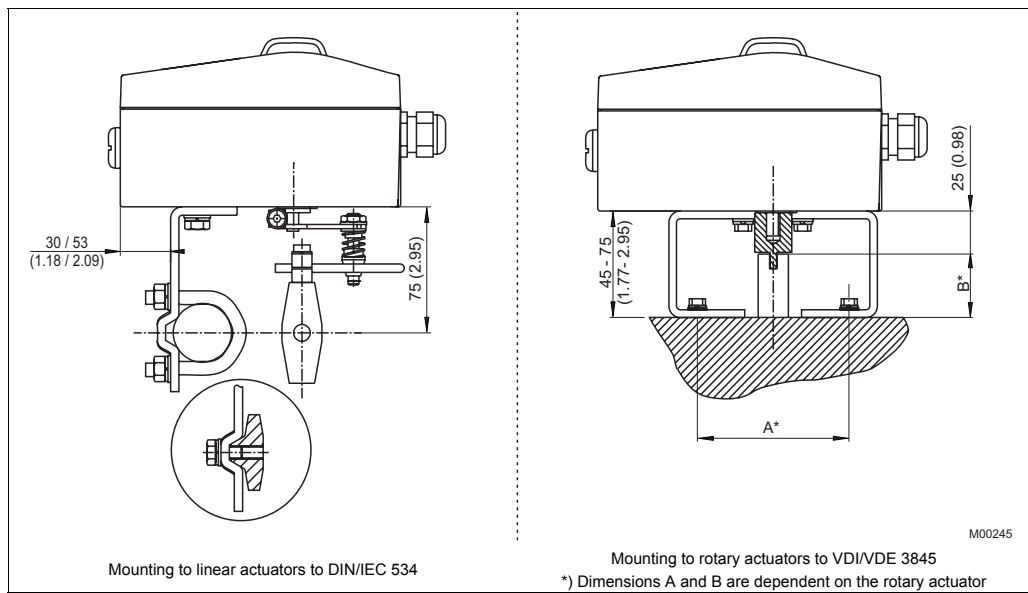

장착 옵션

TZIDC는 다양한 액추에이터 유형을 수용할 수 있는 다양한 장착 옵션을 지원합니다.

표준 선형 액추에이터 장착: DIN/IEC 534(NAMUR 측면 장착)를 준수하며 스트로크가 10-100mm인 액추에이터에 적합합니다. 액세서리 키트에는 장착 재료(튜브 연결부 제외)가 포함되어 있습니다.

표준 로터리 액츄에이터 장착: VDI/VDE 3845 준수; 샤프트 커플링 어댑터는 별도로 주문해야 합니다. 25-120°(270° 옵션)의 회전 각도에 적합합니다.

제어 밸브에 일체형 장착: 포지셔너가 밸브에 직접 통합되어 기계적 이동 측정 지점을 보호하고 외부 튜브가 필요하지 않습니다. 장착 구멍은 장치 후면에 있습니다.

특정 액추에이터 장착: 비표준 액추에이터에는 맞춤형 액세서리가 필요합니다.

참고: 공기 공급 연결에는 G1/4 또는 1/4-18 NPT 스레드가 필요하고 케이블 입구에는 M20x1.5 또는 1/2-14 NPT가 필요합니다. 장착 방향은 성능에 영향을 주지 않고 임의적입니다.
