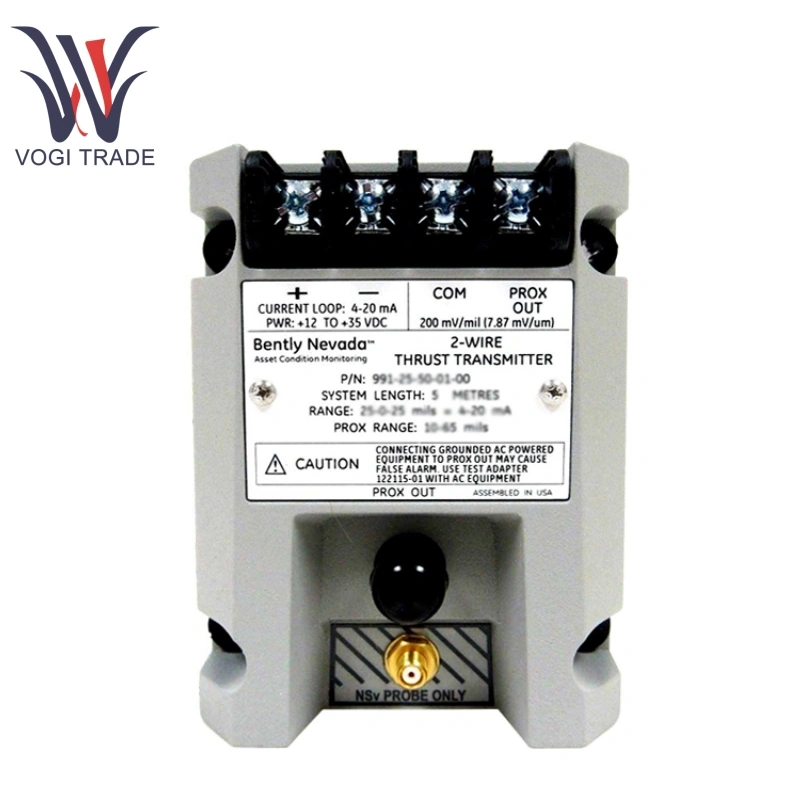

벤틀리 네바다 991-25-50-01-00

제품개요

모델: 991-25-50-01-00

제품 유형: 루프 전원 공급형 추력 송신기

측정 범위: 총 추력 이동 최대 1.2mm(50mils)

입력 구성: Bently Nevada 3300 NSv 근접 프로브 및 연장 케이블 1개와 호환 가능(5m 및 7m 시스템 길이 지원)

출력 신호: 4-20mA DC(2선, 추력 위치에 비례); PROX OUT 단자는 동적 진동/간격 전압 신호를 출력합니다.

전원 공급 장치: 12-35V DC(루프 전원 공급)

정확도: 전체 규모 오류 ≤±1.5%

환경 적응성: 작동 온도 -40°C ~ +85°C, 100% 응축 및 고습 환경 지원; 크기: 150mm × 100mm × 50mm

통신 및 연결: 비절연 PROX OUT 및 COM 단자와 동축 커넥터를 포함한 RS485 통신 인터페이스 장착

장착 방법: DIN 레일 클램핑 또는 벌크헤드 나사 고정 지원

특징

고정밀 측정: 감도 7.87mV/μm의 Bently Nevada 991-25-50-01-00은 미세한 샤프트 진동과 변위 변화를 정확하게 포착하여 장비 작동 조건을 평가하는 데 신뢰할 수 있는 데이터를 제공합니다.

간편한 설치 및 유지 관리: 통합 설계를 갖춘 Bently Nevada 991-25-50-01-00은 외부 구성 요소를 줄여 다양하고 편리한 설치가 가능하고 일상적인 유지 관리 및 검사가 용이합니다.

안정적인 신호 출력: "not ok" 및 "signal failure"와 같은 오류 감지 회로를 갖춘 Bently Nevada 991-25-50-01-00은 프로브 오류 또는 느슨한 연결로 인해 발생하는 높은 출력 또는 잘못된 경보를 방지합니다.

애플리케이션

에너지 및 전력: Bently Nevada 991-25-50-01-00은 증기 터빈, 발전기 및 기타 장비에 사용되어 샤프트 추력 변화를 실시간으로 모니터링하고 비정상적인 추력으로 인한 장비 손상을 방지합니다.

Petrochemical: Bently Nevada 991-25-50-01-00 압축기, 펌프 등 주요 장비에 설치되어 샤프트 작동 상태를 모니터링하고 추력 불균형으로 인한 씰 불량, 베어링 마모 등의 문제를 신속하게 감지합니다.

프로브 요구 사항

3300 NSv 시리즈 프로브(예: 330902, 330904 등)와 함께 사용해야 합니다. 주요 매개변수:

프로브 간격: 설명서에 따라 엄격하게 조정하십시오. 잘못된 설정은 신호 손실을 초래합니다.

커넥터: 동축 커넥터(직경 7.23mm 이하).

애플리케이션 제한

비연속 모니터링: 추력 위치 경보 및 신호 방어 기능만 제공합니다. 위험 바이패스, 트립 증가 등의 고급 모니터링 기능은 지원되지 않습니다.

진단 격리: PROX OUT 신호는 접지 간섭을 방지하기 위해 테스트 어댑터를 통해 격리되어야 합니다.

PLC 호환성: 공장 전반의 진단 시스템에는 적합하지 않습니다.
