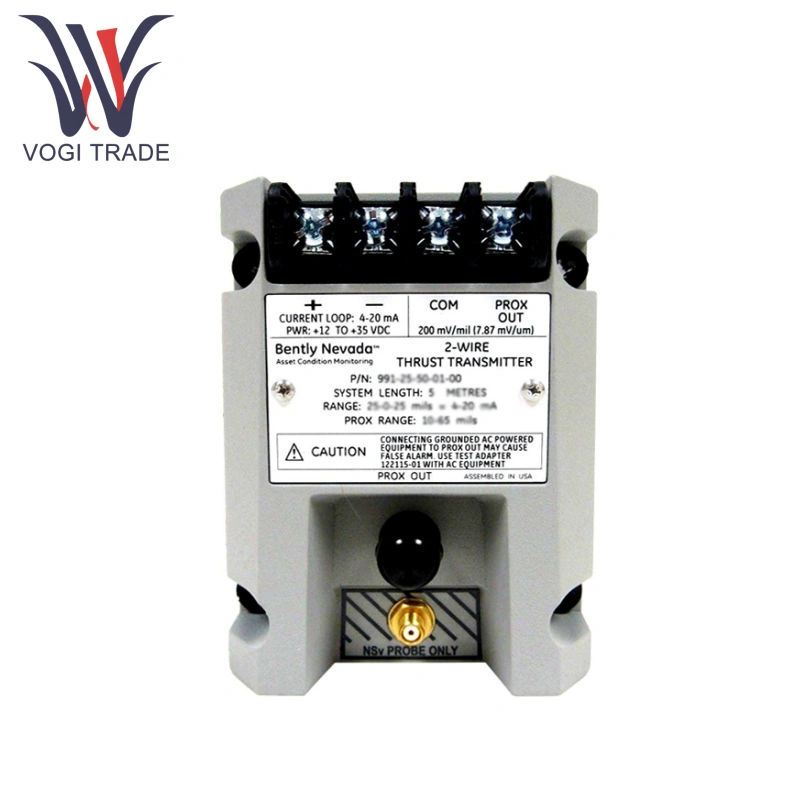

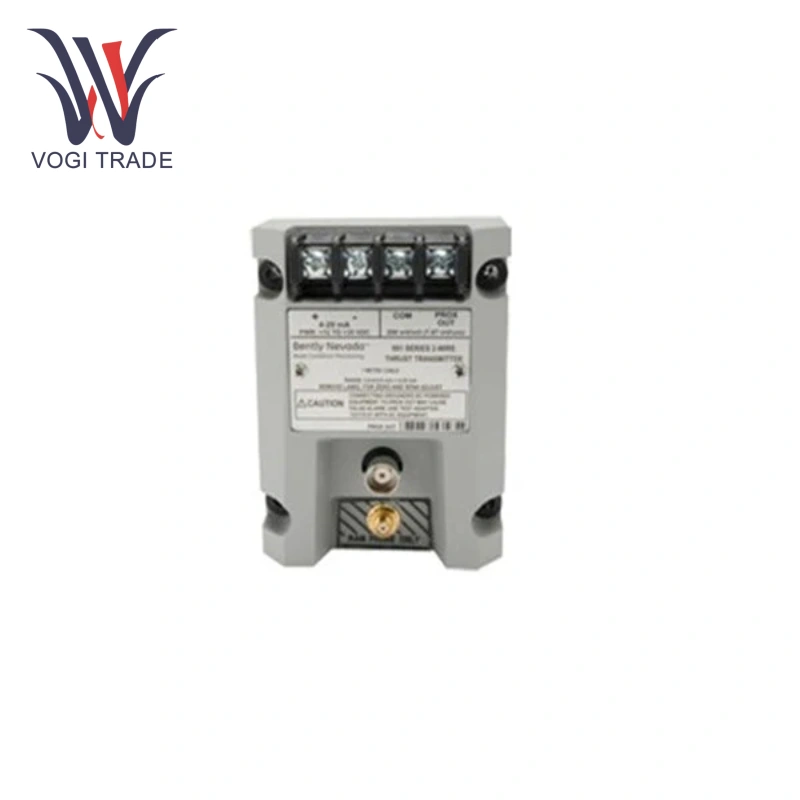

벤틀리 네바다 991-01-XX-01-00

제품개요

신호 처리

입력: 3300 NSv 근접 프로브 + 연장 케이블(5m/7m 옵션)

출력: 샤프트 위치에 비례하는 4~20mA 축 변위(추력) 신호.

정확도: ±1.5%(일반), 250Ω 부하에 대한 테스트 입력.

진단 인터페이스

비절연 "PROX OUT" 단자는 동적 진동/간극 전압 신호를 제공합니다. AC 전원 장치에 연결하려면 절연 어댑터(122115-01)가 필요합니다.

양호하지 않음/신호 실패: 오류가 발생한 경우 <3.6mA(응답 시간 ≤100μs)를 출력합니다.

교정 및 조정

독립적인 제로 및 스팬 전위차계.

테스트 입력 핀: 출력 신호의 빠른 확인을 위해 DC 전압 소스를 지원합니다.

환경 호환성

작동 온도: -35°C ~ +85°C.

침투 보호: 100% 응축 습도(비잠수). 구조: 포팅 디자인, 방진/부식.

특징

고정밀 측정: 감도 7.87mV/μm의 Bently Nevada 991-01-XX-01-00은 미세한 샤프트 진동과 변위 변화를 정확하게 포착하여 장비 작동 조건을 평가하는 데 신뢰할 수 있는 데이터를 제공합니다.

간편한 설치 및 유지 관리: 통합 설계를 갖춘 Bently Nevada 991-01-XX-01-00은 외부 구성 요소를 줄여 다양하고 편리한 설치가 가능하고 일상적인 유지 관리 및 검사가 용이합니다.

안정적인 신호 출력: "not ok" 및 "signal failure"와 같은 오류 감지 회로를 갖춘 Bently Nevada 991-01-XX-01-00은 프로브 오류 또는 느슨한 연결로 인해 발생하는 높은 출력 또는 잘못된 경보를 방지합니다.

애플리케이션

에너지 및 전력: Bently Nevada 991-01-XX-01-00은 증기 터빈, 발전기 및 기타 장비에 사용되어 샤프트 추력 변화를 실시간으로 모니터링하고 비정상적인 추력으로 인한 장비 손상을 방지합니다.

석유화학: Bently Nevada 991-01-XX-01-00 압축기, 펌프 등 주요 장비에 설치되어 샤프트 작동 상태를 모니터링하고 추력 불균형으로 인한 씰 불량, 베어링 마모 등의 문제를 신속하게 감지합니다.

메모

프로브 교정

간격 설정은 정확해야 합니다. 그렇지 않으면 전체 범위가 달성되지 않습니다.

신호 분리

"PROX OUT"을 사용하는 경우 접지 루프 간섭을 방지하기 위해 122115-01 어댑터를 사용하여 절연을 수행해야 합니다.

시스템 제한

연속 모니터링 시스템의 고급 기능(예: Danger Bypass 및 Trip Multiply)은 지원되지 않습니다.

PLC 연결은 공장 전반의 진단(예: 시스템 1)에는 적합하지 않습니다.

스레드 장착

과도하게 맞물리면 프로브가 손상될 수 있습니다.
