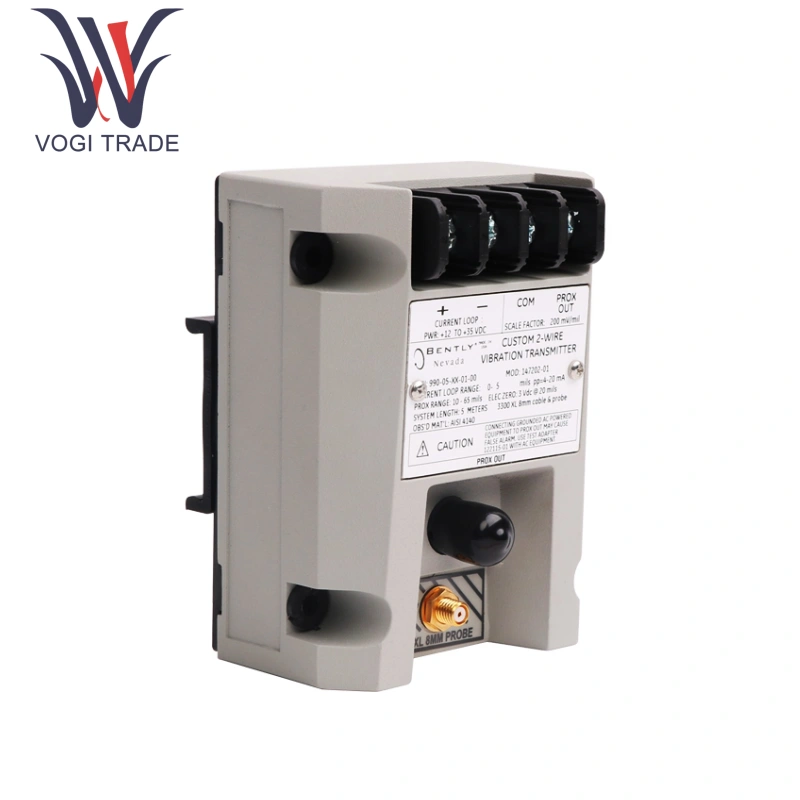

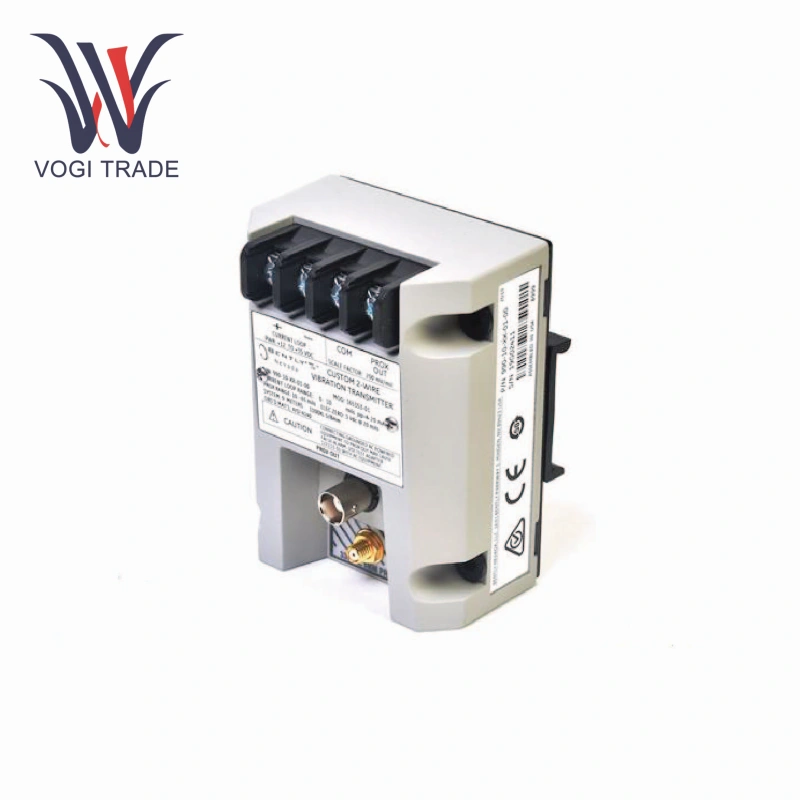

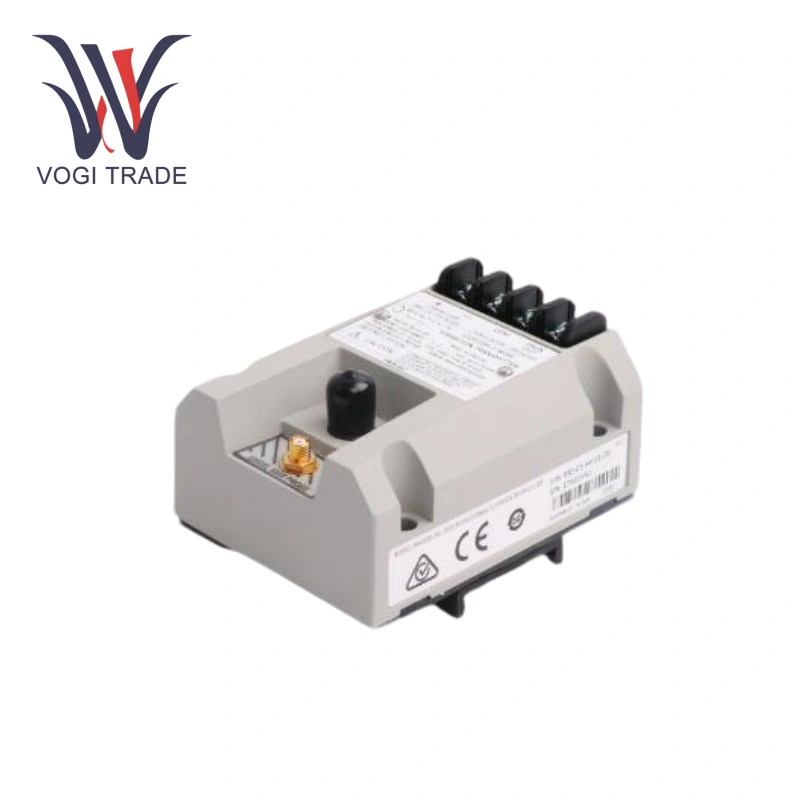

벤틀리 네바다 990-05-XX-01-00

제품 설명

성능 매개변수

신호 변환

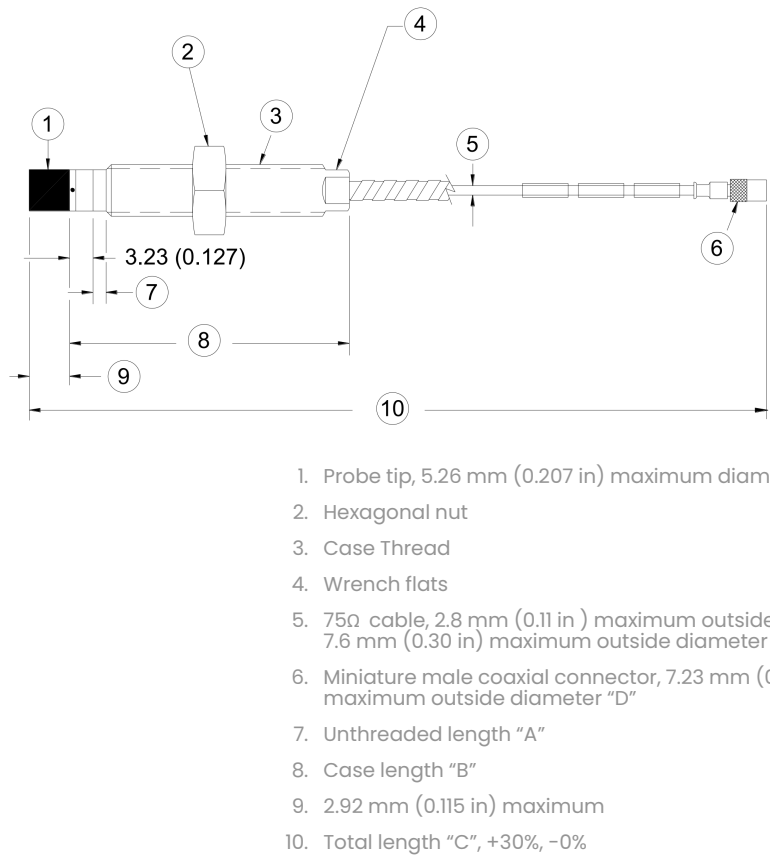

입력: 3300 NSv 와전류 프로브 신호(연장 케이블 필요)

출력: 4~20mA 전류 신호, 피크 간 진동(0~125μm)이 있는 선형.

정확도: ±1.5%(프로브 교환성 오류 포함)

진단 인터페이스

PROX OUT 동축 인터페이스: 동적 진동 신호를 제공합니다(비절연). 오실로스코프나 기타 장치에 연결하려면 122115-01 테스트 어댑터가 필요합니다.

NOT OK/신호 무효 회로: 프로브 오류가 발생할 경우 자동으로 출력을 <3.6mA로 줄입니다(잘못된 경보를 방지하기 위해).

교정 편의성

제로와 스팬은 전위차계를 통해 독립적으로 조정 가능합니다.

TEST 입력 핀: 출력 신호의 빠른 확인을 위해 함수 발생기를 지원합니다.

환경 호환성

작동 온도: -35°C ~ +85°C(프로브 작동 온도 -52°C ~ +177°C) 보호 수준: 100% 응축 습도(비침수), 완전 화분형 구조.

특징

Bently Nevada 990-05-XX-01-00은 전체 크기의 ± 1% 정확도로 장비 진동을 정밀하게 측정하여 장비 상태 평가를 위한 신뢰할 수 있는 데이터를 제공합니다.

Bently Nevada 990-05-XX-01-00은 주파수 측정 범위가 10Hz ~ 10kHz이며 다양한 속도에서 작동하는 장비의 진동을 효과적으로 모니터링합니다.

견고한 하우징 설계를 갖춘 Bently Nevada 990-05-XX-01-00은 열악한 산업 환경을 견딜 수 있습니다.

애플리케이션

Bently Nevada 990-05-XX-01-00은 증기 터빈 및 발전기와 같은 장비의 진동을 모니터링하여 느슨한 구성 요소 및 마모와 같은 잠재적인 문제를 신속하게 식별하는 데 사용됩니다.

Bently Nevada 990-05-XX-01-00은 석유화학 플랜트의 펌프, 압축기, 팬 및 기타 장비에 적용되며 실시간 진동 모니터링을 통해 장비 고장에 대한 조기 경고를 제공합니다.

Bently Nevada 990-05-XX-01-00은 공작기계, 원심분리기 등 가공 장비의 진동 모니터링에 적합하여 가공 정확도 향상에 도움을 줍니다.

설치 및 배선

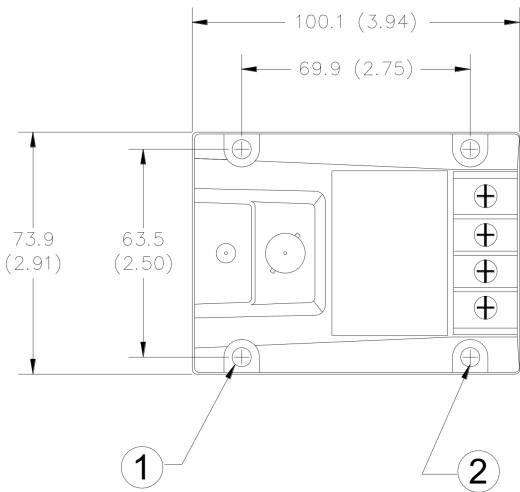

장착 방법

DIN 레일 장착(CC=01):

표준 35mm DIN 레일 클립을 사용하십시오(추가 도구 필요 없음).

배선 요구 사항

전원 및 신호 회로:

전원 공급 장치: +12–35 VDC(최대 루프 저항 1000Ω).

배선 다이어그램은 다음과 같습니다(PROX OUT 핀은 절연되어야 합니다).
