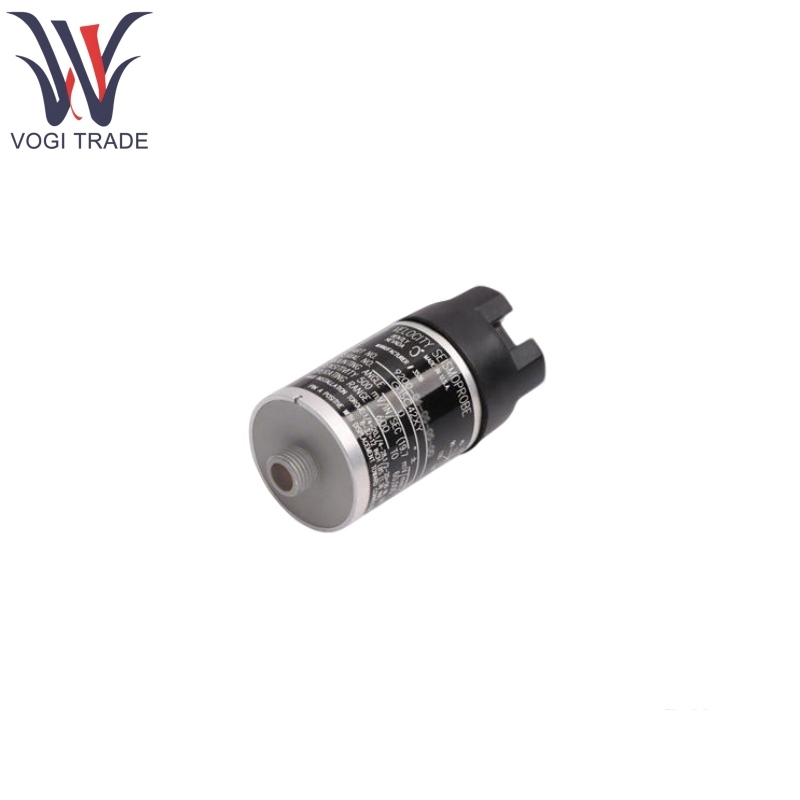

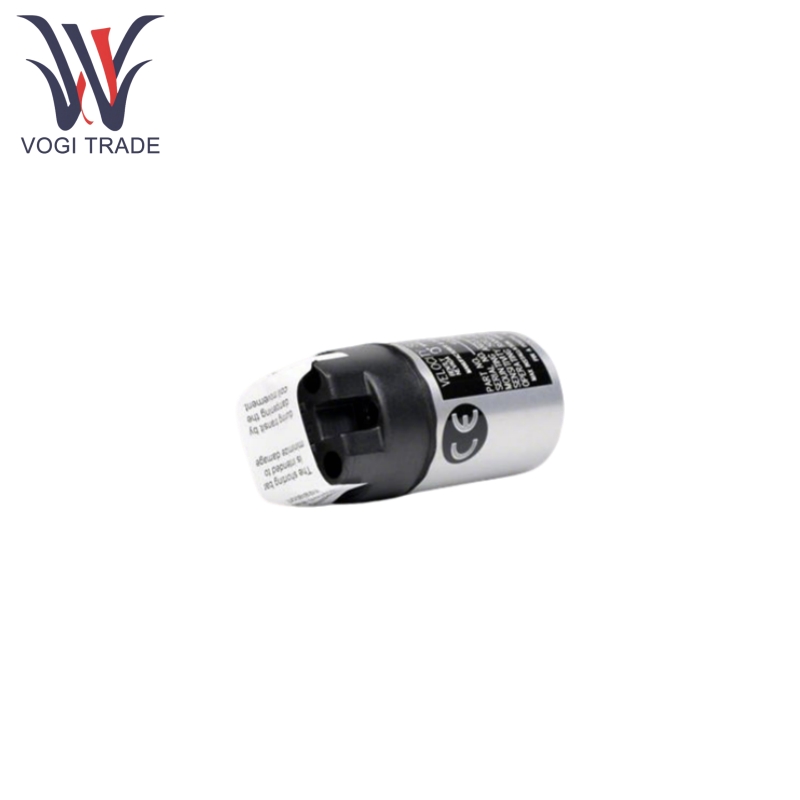

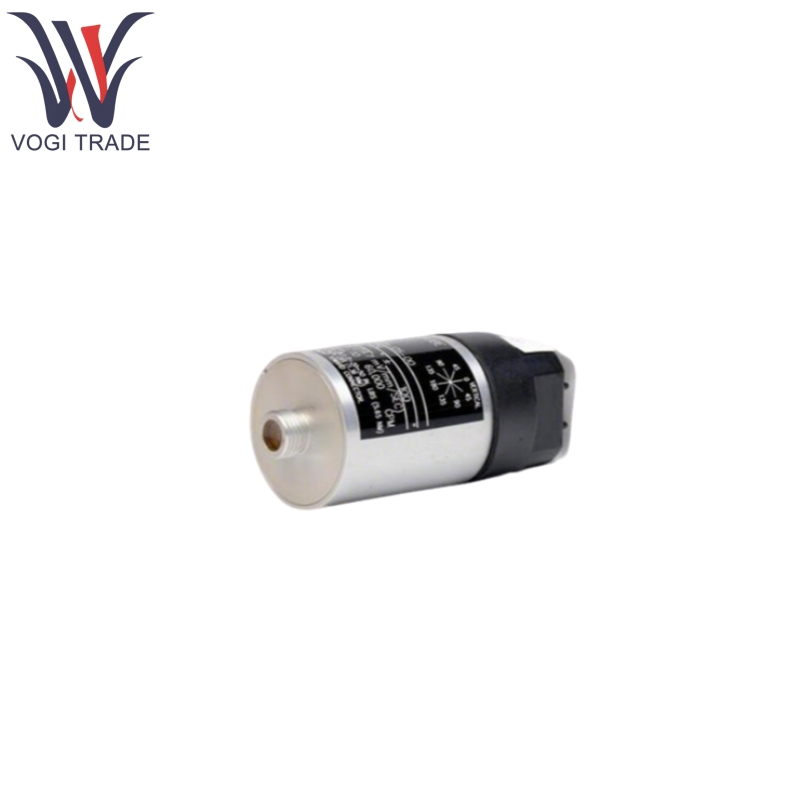

Belly Nevada 9200-06-05-10-00

제품 기능

Belly Nevada 9200-06-05-10-00은 트랜스 듀서의 진동 속도에 직접 비례하는 전압 출력을 가지고 있습니다. 지진 프로브 속도 변환기는 2 와이어 구성 이동 코일 시스템에 있습니다.

빔 유형 속도 변환기, 내장 된 통합 전자 장치를 갖는 고체 상태 가속도기, Belly Nevada 9200-06-05-10-00은 움직이는 코일 트랜스 듀서보다 충격 또는 일시적인 여기에 덜 탄력적입니다.

Belly Nevada 9200-06-05-10-00은 지속적인 모니터링 또는 테스트 또는 진단 기기와 함께 주기적 측정에 적합한 2 와이어 트랜스 듀서입니다. Integral Cable 옵션으로 주문할 때 9200은 추가 보호가 필요없이 부식성 환경에 대한 저항력이 뛰어납니다.

제품 기능

Belly Nevada 9200-06-05-10-00은 출력 전압이 진동 속도에 직접 비례하고 고형 상태 센서보다 충격 또는 펄스 여기에 덜 민감한 움직이는 코일 원리를 사용하여 (내장 된 통합 회로가있는 가속도) 특정 진동 시나리오에 적합합니다.

2 와이어 설계는 추가 전원 공급 장치가 필요하지 않으며 휴대용 측정 (예 : 핸드 헬드 계측기의주기 검사)을 용이하게합니다.

Belly Nevada 9200-06-05-10-00은 표준 구성에서 95% 비 곤충 습도를 견딜 수 있으며 옵션 적분 케이블을 사용하면 100% 비 제작 된 환경에서 작동 할 수 있습니다.

Belly Nevada 9200-06-05-10-00은 0 ± 100 °의 장착 각도, M10 × 1 스터드가있는 둥근베이스, 최상위 마운트 터미널 블록 및 다양한 기계적 구성 (예 : 베어링 하우징, Enclosures)을 지원합니다.

Belly Nevada 9200-06-05-10-00은 10Hz ~ 1000Hz (600 ~ 60,000 cpm)의 진동 주파수를 덮고 불균형 및 오정렬과 같은 일반적인 기계적 결함의 진동 신호를 캡처합니다.

생산 매개 변수

Bally Nevada 9200-06-05-10-00의 더 자세한 매개 변수 아래를 참조하십시오.

감도 : 20 mV/mm/s (500 mV/in/s), 10kΩ 하중으로 교정 각도에서 올바르게 종료되고 방향을 지정할 때 ± 5%

교정 하중 : 10 kΩ (핀을 가로 질러 출력 "A"및 "B")

주파수 응답 : 10Hz ~ 1000Hz (600 ~ 60,000 cpm); +0, -3 db 일반적으로

동적 작동 범위 : 2.54mm (0.100 인치)의 최대 피크 대 피크 변위

속도 범위 : 25 mm/s (1 인치/s) ( +22 ° C, 100Hz, 10kΩ 하중으로)

코일 저항 : 1.25 kΩ ± 5%

잠긴 코일 인덕턴스 : 125 mh 일반

진폭 선형성 : 100Hz에서 0.01 내지 5.0 in/s에서 ± 5%

가로 감도 : 100Hz 및 1.0 인치에서 민감한 축 감도의 최대 ± 10%

출력 신호의 극성 : 핀 A는 트랜스 듀서 케이스 속도가 커넥터를 향할 때 핀 B와 관련하여 양성입니다.

최대 리드 와이어 길이 : 305 미터 (1,000 피트) ~ 3300 또는 3500 모니터

케이스 및 어댑터 재료 : 양극화 된 알루미늄 A204

개스킷 재료 : 네오프렌

커넥터 재료 (터미널 블록) : 니켈 도금 구리 접촉을 갖는 폴리 페닐 렌 설파이드 (PPS)

장착 토크 (M10 × 1 스터드) : 5.6 N • M (50 인치 • LB)
