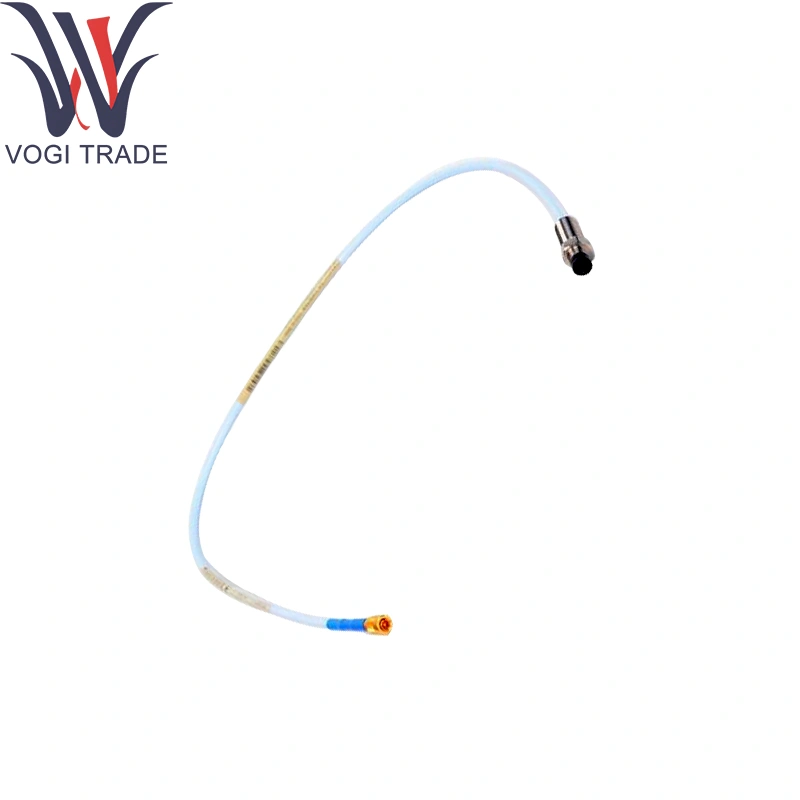

Belly Nevada 9200-06-02-10-00

주문 정보

330105-02-12-CC-DD-EE3/8-24 UNF 스레드 (2)

330106-05-30-CC-DD-EE M10 X 1 스레드 (2)

옵션 설명

C : 총 길이 옵션

05 0.5 미터 (1.6 피트)

10 1.0 미터 (3.3 피트)

15 1.5 미터 (4.9 피트)

20 2.0 미터 (6.6 피트)

50 5.0 미터 (16.4 피트)

9.0 미터 (29.5 피트)

D : 커넥터 및 케이블 유형 옵션

02 미니어처 클라이언스 동축 커넥터

12 미니어처 클릭 클록 동축 커넥터, Fluidloc 케이블

E : 대행사 승인 옵션

00 필요하지 않습니다

05 CSA, ATEX, IECEX 승인

기술 매개 변수

선형 범위 : Bally Nevada 9200-06-02-10-00의 경우 1.0mm (40mils) 본격적인 규모

감도 : –23VDC 여기에서 100mv/mil (3.94mv/µm) ± 5%

출력 범위 : 선형 범위에서 –2V ~ –6V

선형성 : ± 1%의 전체 규모

주파수 응답 : DC ~ 10kHz (–3dB)

작동 온도 : –35 ° C ~ +125 ° C (프로브); –20 ° C ~ +80 ° C (PVC 케이블)

환경 보호 : 결합시 IP65; 스테인리스 스틸 바디, Bently Nevada 9200-06-02-10-00의 PPS 팁

압력 등급 : 가압 서비스에 Bulkhead 또는 Thermowell과 함께 사용

제품 기능

Bently Nevada 9200-06-02-10-00은 프로브 팁과 회전 샤프트 사이의 공기 갭에서 변위에 비례하는 AC 전압으로 변동을 변환합니다. 차폐 케이블은 선형화, 디지털화 및 진동 보호 통합을위한 Proximitor® 모듈에 대한 저 잡음 신호를 제공합니다.

응용 분야

증기 및 가스 터빈 : 제한된 하우징에서 Bally Nevada 9200-06-02-10-00을 사용한 청소 및 문지

원심 및 왕복 압축기 : 서지 제어를위한 샤프트 위치 피드백

펌프 및 모터 : 소형 인클로저의 불균형 및 오정렬 모니터링

시험 및 연구 시설 : 실험실 규모 및 벤치 마크 테스트의 최소 침해 프로브

OEM 기계 스키드 : 실시간 클리어런스 모니터링을위한 Bently Nevada 9200-06-02-10-00이 포함 된 내장 단기 프로브
