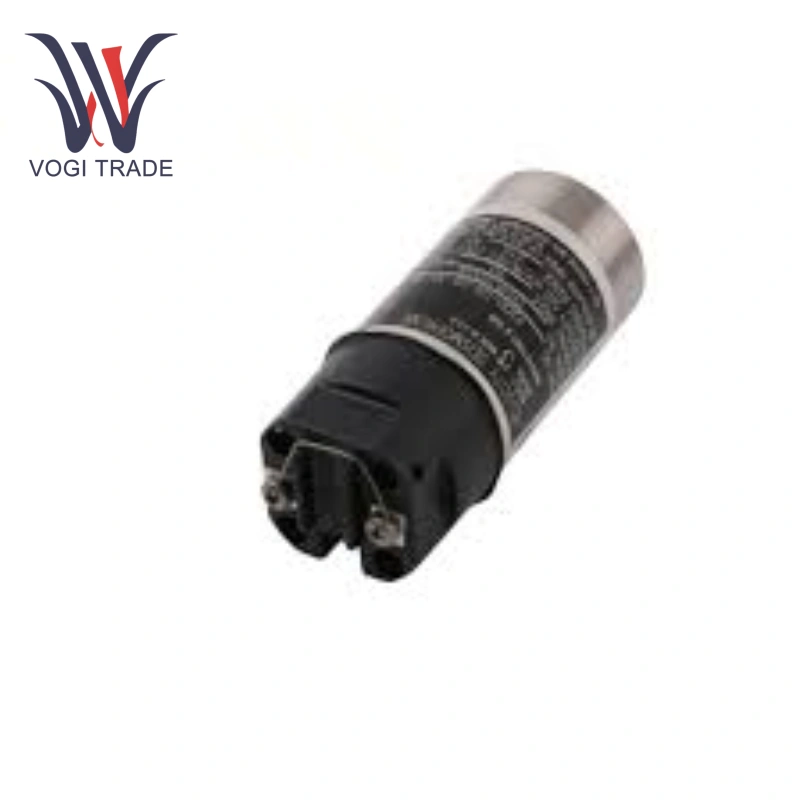

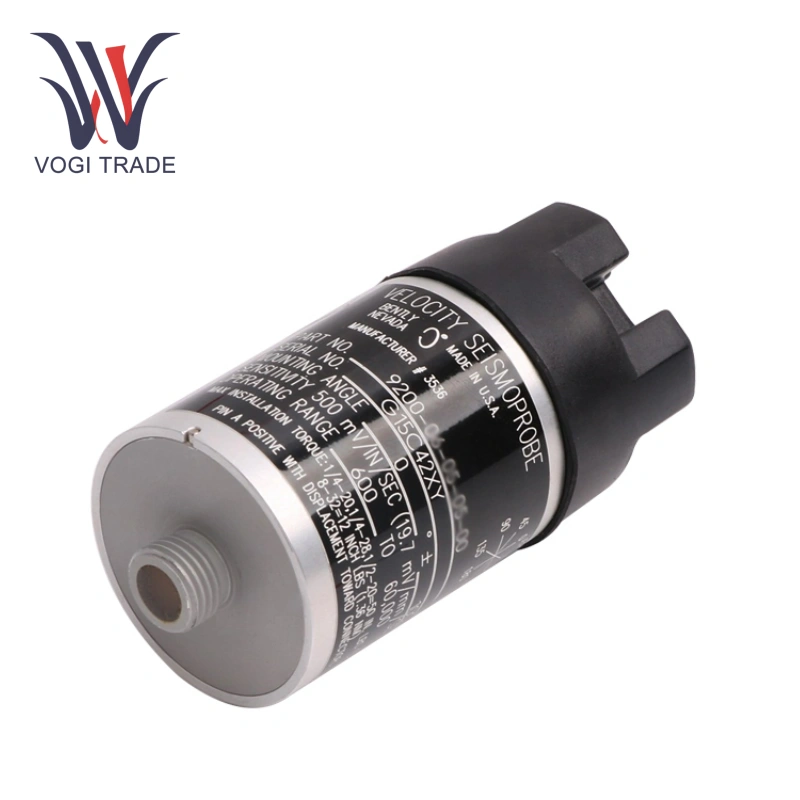

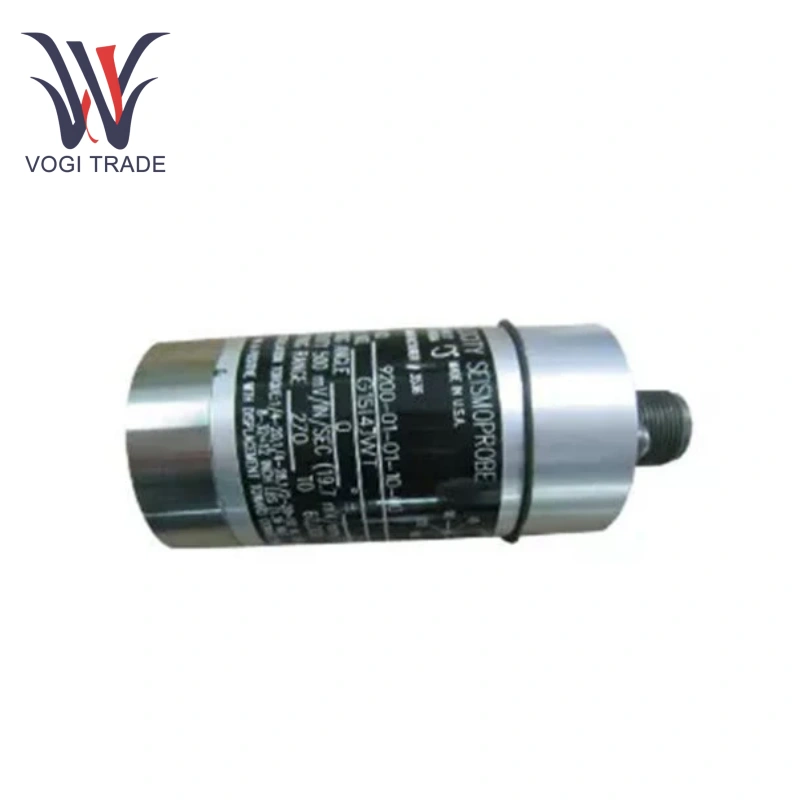

Belly Nevada 9200-03-05-10-00

모델 : 9200-03-05-10-00

제품 유형 : 2 와이어 속도 지오폰 센서

민감도 : 각도 위치에 맞게 100Hz (6000cpm)에서 20mV/mm/s (500mv/in/s) ± 5%; 100Hz (6000cpm)에서 25mm/s (1in/s) 속도의 ± 5% 제로 대 피크

주파수 응답 : 일반적인 +0 ~ ± 3dB

작동 온도 범위 : -29 ° C ~ +121 ° C

리드 길이 : 9200에서 3300 모니터 사이의 최대 305 미터

주파수 범위 : 최소 작동 주파수에서 10kHz

기계적 충격 저항 : 민감하지 않은 가로 축을 따라 최대 50g 피크의 기계적 충격을 견뎌냅니다.

가로 감도 : 축 방향 감도 출력 신호 극성의 10%는 센서 하우징이 커넥터를 향하고있을 때 핀 B에 비해 양수입니다.

특징

정확한 측정 : 고감도가 높은 고감도 및 우수한 주파수 응답을 갖춘 장비 진동 속도를 정확하게 캡처하여 장비 작동 조건을 평가하기위한 신뢰할 수있는 데이터를 제공합니다.

환경 탄력성 : Bently Nevada 9200-03-05-10-00은 우수한 내식성을 갖춘 추가적인 보호가 필요하지 않으며 다양한 산업 환경에서 안정적인 작동을 가능하게합니다.

외부 전력이 필요하지 않음 : Belly Nevada 9200-03-05-10-00 이동 코일 기술을 사용하면 외부 전원이 필요하지 않아 휴대용 측정 응용 프로그램이 용이합니다.

애플리케이션

산업 조건 모니터링 : Belly Nevada 9200-03-05-10-00은 발전소, 제조 플랜트 및 기타 위치에 적합합니다. 장비 고장을 방지하기 위해 기계 장비 진동을 분석합니다.

회전 기계 모니터링 : Belly Nevada 9200-03-05-10-00은 터빈, 압축기 및 모터와 같은 회전 장비의 실시간 진동 모니터링에 적합합니다.

설치 절차

지정된 토크를 사용하십시오 : M10X1 스레드 스터드 (C 옵션 10)의 경우 토크는 5.6 n · m (50 in · lb)입니다.

방향 정렬 : 0 ° 수직 설치를 보려면 그림 1을 참조하십시오.

케이블 연결 : 옵션 B에는 케이블 (터미널 블록)이 포함되어 있지 않으므로 외부 케이블 (예 : 9571-NN 또는 9755-NN 시리즈)이 필요합니다. 최대 케이블 길이는 305 미터이지만 주파수 롤오프는이를 초과하는 길이를 점검해야합니다.
