Belly Nevada 9200-01-05-10-00

전기 특성 :

감도 : 20 mV/mm/s (500 mV/in/s), ± 5%.

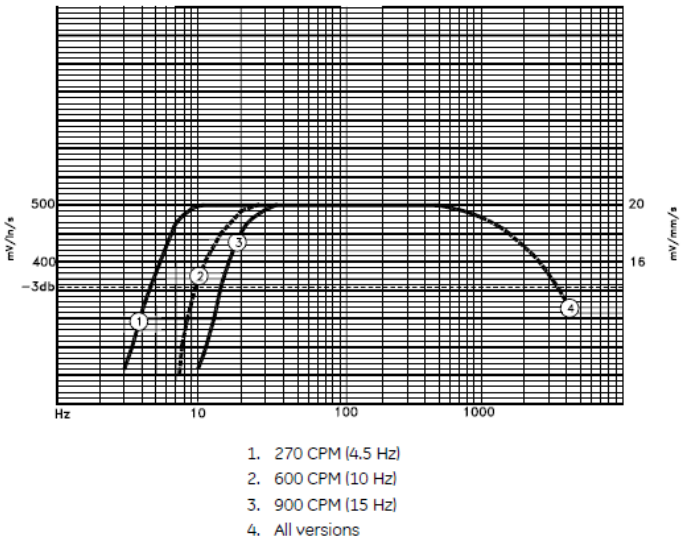

주파수 응답 : 옵션 A가 01 (최소 주파수 4.5Hz)으로 설정하면 응답 범위는 4.5Hz ~ 1000Hz (270 ~ 60,000cpm), 일반적인 ± 0.3dB입니다.

동적 범위 : 최대 변위 2.54 mm (0.100 in) 피크-피크; 100Hz에서 속도 범위 25 mm/s (1 in/s).

코일 저항 : 1.25 kΩ ± 5%. 잠금 코일 인덕턴스 : 125 mh.

진폭 선형성 : ± 5% (100Hz에서 0.01 내지 5.0 in/s).

가로 감도 : ± 10% (민감한 축에 대한 최대).

재료:

하우징 및 어댑터 : 양극화 된 A204 알루미늄.

개스킷 재료 : 네오프렌 (9200 시리즈).

커넥터 : 터미널 블록 옵션은 폴리 페닐 렌 황화물 (PPS) 및 니켈 도금 구리 접점을 사용합니다.

환경 준수 :

FCC : FCC 규칙의 15 부 (유해한 간섭 없음)를 준수합니다.

EMC : EU 지침 2014/30/EU (산업 환경의 경우 EN 61326-1)를 준수합니다.

ROHS : EU 지침 2011/65/EU를 준수합니다.

위험한 위치 :이 모델 (D 옵션 00)에는 특정 인증이 없으며 클래스 I/II/III 위험 위치에서 사용하기에 적합하지 않습니다.

특징

2 와이어 설계 : Bently 9200-01-05-10-00 사용은 설치 및 배선을 암시하여 비용과 복잡성을 줄입니다.

고정밀 측정 : Belly 9200-01-05-10-00은 진동을 정확하게 측정하여 예측 유지 보수를위한 중요한 데이터를 제공 할 수 있습니다.

견고한 디자인 : Belly 9200-01-05-10-00 거친 산업 환경을 위해 설계된 충격과 진동을 견딜 수 있습니다.

애플리케이션

산업 조건 모니터링 : 발전소, 제조 플랜트 및 기타 위치에 적합한 Belly 9200-01-05-10-00 장비 고장을 방지하기 위해 기계 장비 진동을 분석합니다.

회전 기계 모니터링 : Bently 9200-01-05-10-00 터빈, 압축기 및 모터와 같은 회전 장비의 실시간 진동 모니터링에 적합합니다.

설치 절차

지정된 토크를 사용하십시오 : M10X1 스레드 스터드 (C 옵션 10)의 경우 토크는 5.6 n · m (50 in · lb)입니다.

방향 정렬 : 0 ° 수직 설치를 보려면 그림 1을 참조하십시오.

케이블 연결 : 옵션 B에는 케이블 (터미널 블록)이 포함되어 있지 않으므로 외부 케이블 (예 : 9571-NN 또는 9755-NN 시리즈)이 필요합니다. 최대 케이블 길이는 305 미터이지만 주파수 롤오프는이를 초과하는 길이를 점검해야합니다.
