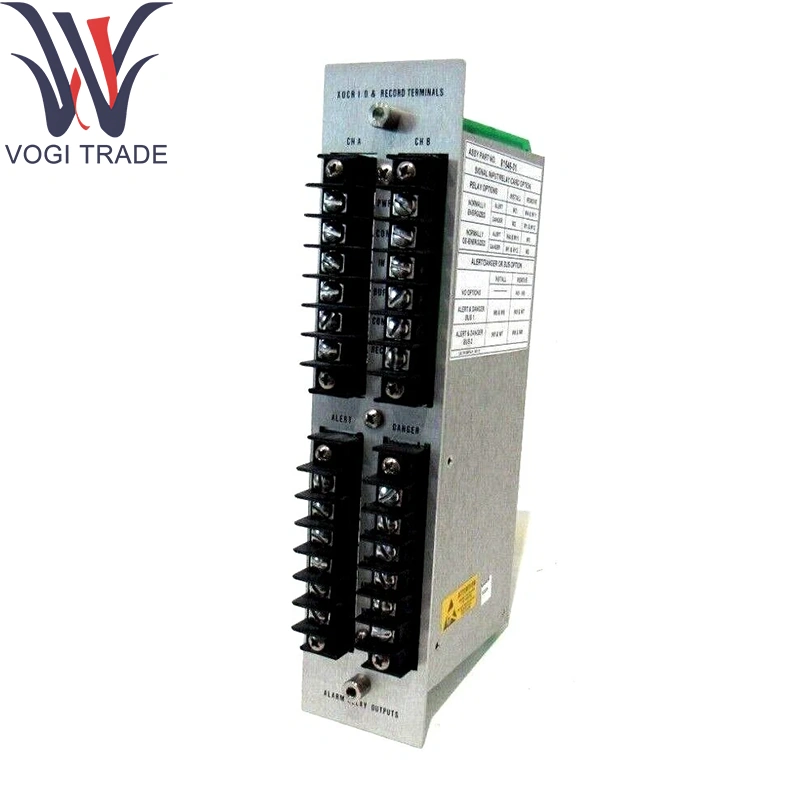

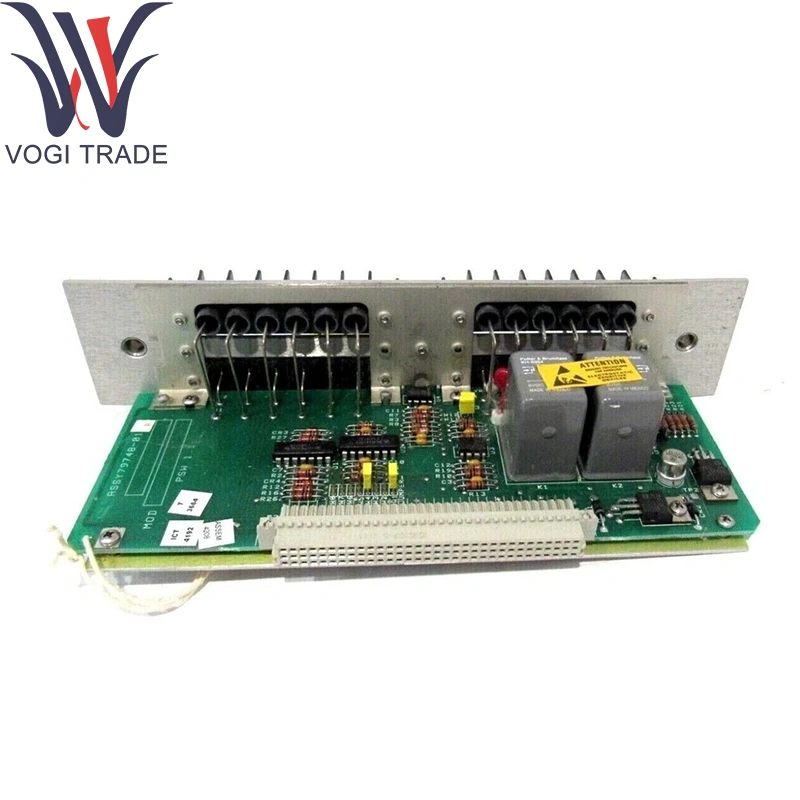

Belly Nevada 89416-01

주문 정보

부품 번호 : 89416-01

설명 : 3500/3700 랙의 XDCR I/O 및 레코드 터미널 인터페이스

시리즈 호환성 : Bentlynevada3500/3700 시리즈 섀시 (¼ rack 슬롯)

대체 : 78462-02 (이전 XDCR 터미널 버전)

기술 매개 변수

전원 : 랙 백플레인을 통한 24VDC, 최대 0.5A

신호 입력 :

Bally Nevada 89416-01의 XDCR 출력 (점퍼 선택 가능 ± 10V 또는 4–20MA)을 지원합니다.

채널 당 최대 200kHz의 고속 캡처

레코더 출력 : 전면 패널 단자에서 최대 8 개의 분리 된 아날로그 루프 (0–10V 또는 4–20MA)

개별 연락처 : Bently Nevada 89416-01에서 최대 8 개의 Forma (SPST) 건식 접촉

격리 : 500V 채널 투 섀시; 아날로그/이산 회로 사이의 ≥1KV

환경 :

작동 : –40 ° C ~ +70 ° C

저장 : –55 ° C ~ +85 ° C

개스킷이있는 전면 패널 IP67

제품 기능

Belly Nevada 89416-01은 고속 버퍼링을 갖는 트랜스 듀서 신호를 집계합니다. 터미널을 통해 레코더/DC에 아날로그 출력을 경로로 만들고 이벤트 로깅을 위해 Bently Nevada 89416-01을 통해 분리 된 건식 접점을 제공합니다. 과도 캡처를 위해 200kHz에서 신호 충실도를 유지합니다.

응용 분야

시작/종료 분석 : Belly Nevada 89416-01을 사용하여 과도 데이터 캡처

차트 레코더 통합 : 기계 신호의 장기 트렌드 로깅

OEM 테스트 장비 : Belly Nevada 89416-01을 특징으로하는 패널의 중앙 집중식 I/O

과도 이벤트 진단 : 이벤트 후 파형 다운로드

제어실 분포 : 아날로그/트립 신호의 직접 전달
