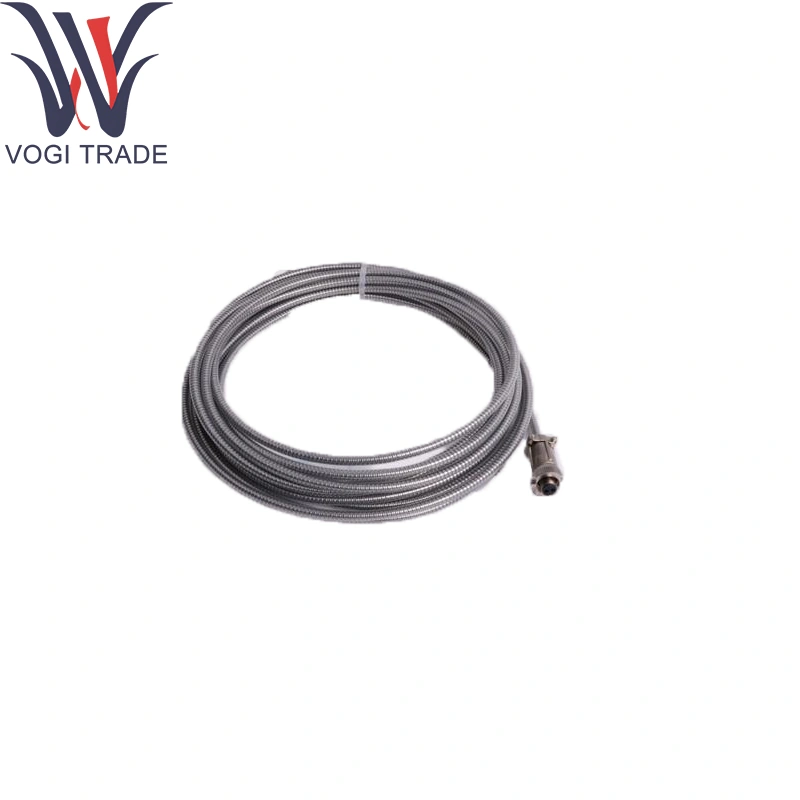

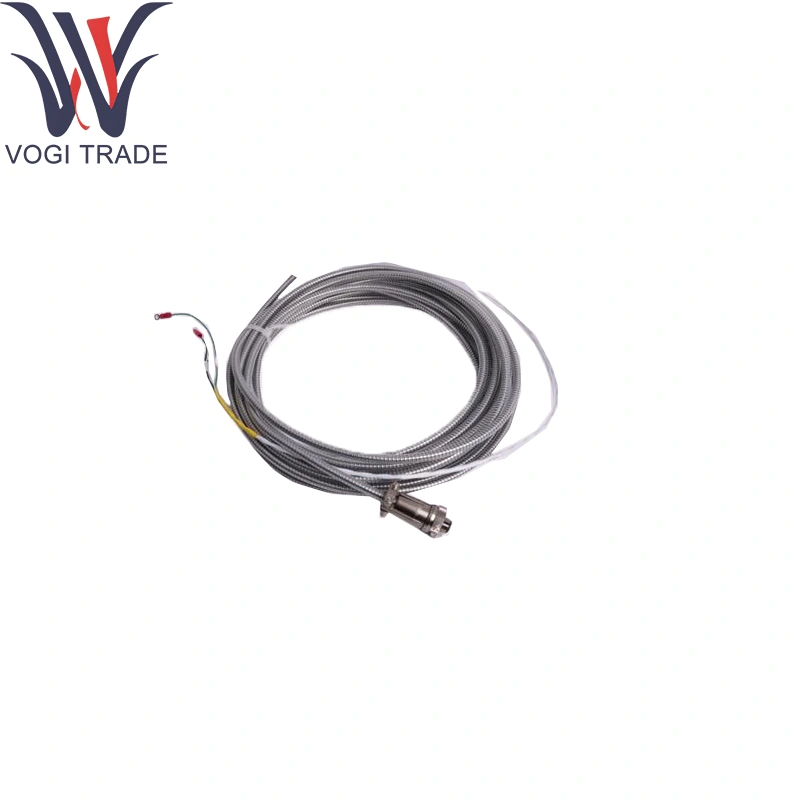

Belly Nevada 84661-33

주문 정보

부품 번호 : 84661-33

설명 : Bentlynevada 3300/3500/3700 시리즈 I/O 모듈의 표준 확장 케이블

길이 코드 (“33”) : 3.3m ± 0.05m

커넥터 A : 10 핀 미니 디 인 (짝짓기 센서 끝)

커넥터 B : 10 핀 미니 디 인 (모니터 모듈 끝)

재킷 재료 : PVC (표준)

방패 : 배수 와이어를 사용한 꼰 주석 코퍼 실드 ≥95% 커버리지

기술 매개 변수

특징적인 임피던스 : Belly Nevada 84661-33의 경우 50Ω ± 5%

커패시턴스 : 도체 사이의 ≤100pf/m

지휘자 : 26awg, 7 × 36 Nevada 84661-33의 코어 당 코어 당 주석 코퍼 가닥

전압 등급 : 300VAC 최대 절연

온도 등급 : –20 ° C ~ +80 ° C (PVC 재킷)

환경 : ROHS 준수; UL- 인식 된 케이블

제품 기능

근접성 프로브 또는 IEPE 가속도계에서 감쇠가 최소화 된 컨디셔닝 모듈에 이르기까지 Bently Nevada 84661-33을 통해 고 충실도 AC 신호를 전달합니다. 임피던스 매칭 설계는 샤프트 위치, 진동 및 속도 모니터링에 대한 측정 정확도를 유지합니다.

응용 분야

터빈 및 압축기 모니터링 : 발전소에서 Bently Nevada 84661-33을 사용한 베어링 클리어런스/진동 전송 베어링

펌프 및 모터 보호 : 유지 보수를위한 샤프트 위치 피드백

휴대용 테스트 장비 : 현장 진단을위한 Bently Nevada 84661-33을 가진 빠른 디스크로 닉 하네스

OEM 스키드 패키지 : Belly Nevada 84661-33을 특징으로하는 어셈블리의 공장에 설치된 상호 연결

제어판 내부 : 인클로저 내부의 안정적인 케이블
