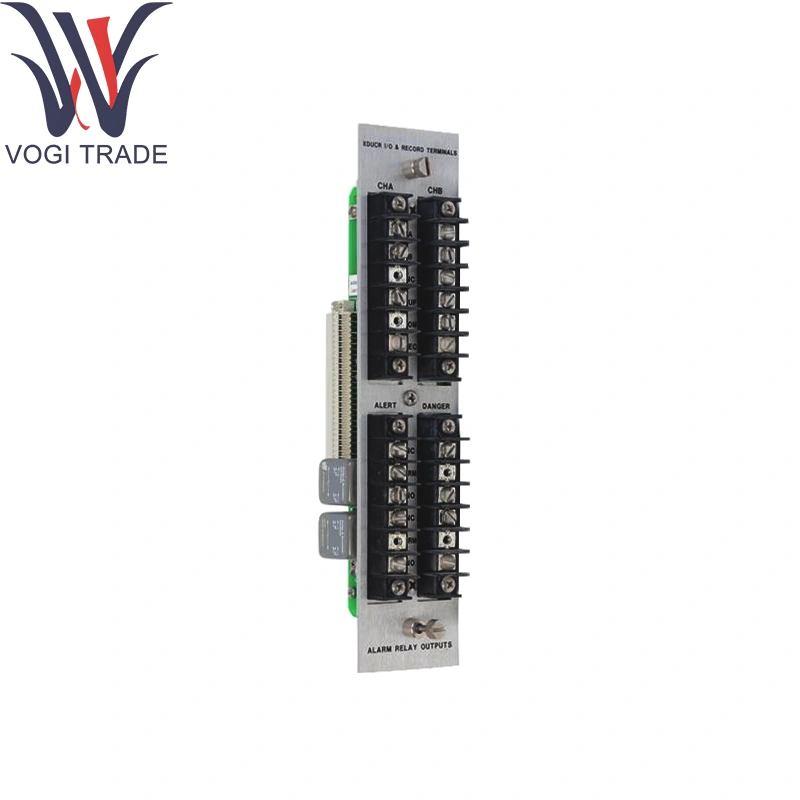

Belly Nevada 84149-01

주문 정보

부품 번호 : 84149-01

설명 : 온보드 정밀 종단이있는 8 채널 분리 된 4–20MA 아날로그 입력 모듈

시리즈 호환성 : Bentynevada 3500/3700 랙 섀시 (¼ rack 슬롯)에 적합합니다.

대체 : 84149-00 (이전 개정)

기술 매개 변수

채널 : Bently Nevada 84149-01 용 8 개의 분리 된 아날로그 입력, 각각 4-20ma 루프의 온보드 250Ω 종료

입력 범위 : 4–20MA (250Ω 종료) 또는 –10V ~ +10V (점퍼 선택 가능)

정확도 : ± 0.1%의 전용

해상도 : 16 비트 Δς ADC (≈0.3µA 단계)

샘플링 속도 : 채널 당 10 개의 샘플/Sec, 동시

격리 : Bally Nevada 84149-01의 1KV 채널-섀시/채널-채널

진단 : 개방 회로 감지 (<3.8ma), 단락 보호 (<24ma)

전력 소비 : 24VDC 백플레인에서 ≤7W

환경 :

작동 온도 : 0 ° C ~ +70 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : ≤95% RH, 비 응축

제품 기능

Belly Nevada 84149-01은 내장 된 종단 저항이있는 정밀 루프 컨디셔닝을 제공하여 외부 하드웨어를 제거합니다. 3500 백플레인에 대한 고해상도로 아날로그 신호를 디지털화하고, 경보 로직의 세트 포인트와 비교하고, 자체 진단 루프 결함을 비교합니다.

응용 분야

프로세스-파라미터 모니터링 : 터빈 및 압축기에서 Belly Nevada 84149-01을 통한 압력/유량/온도 루프

기계 보호 : 안전한 크리티컬 아날로그 루프를 트립 로직으로 공급합니다

DCS/SCADA 통합 : 아날로그 루프를 디지털 시스템으로 통합합니다

유해 지역 패널 : Bally Nevada 84149-01을 특징으로하는 Zone2/Div2 설치

OEM 스키드 및 리프트 : 공간 구속 패널의 고밀도 아날로그 입력
