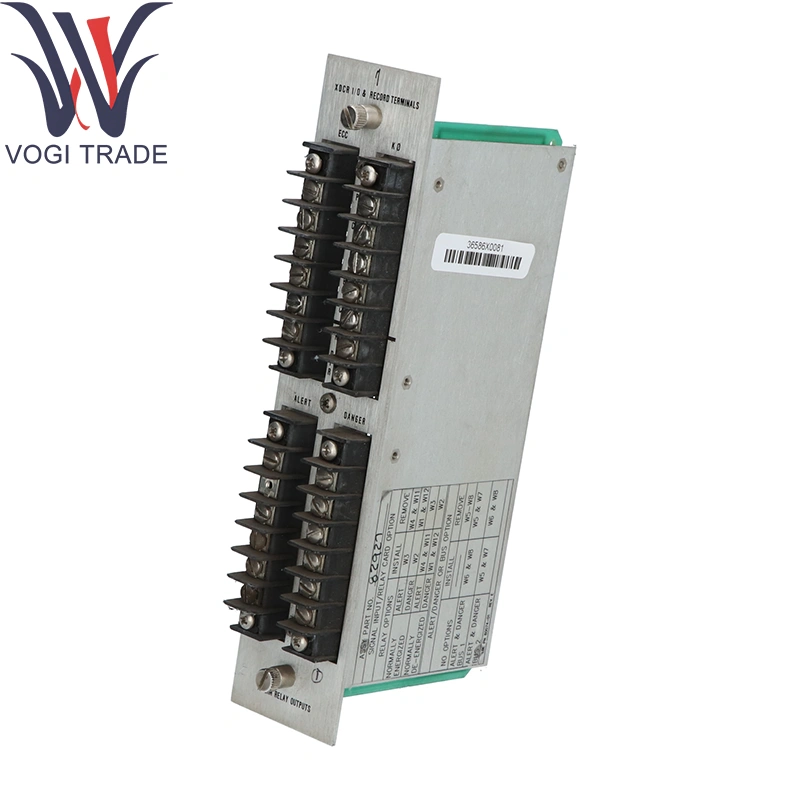

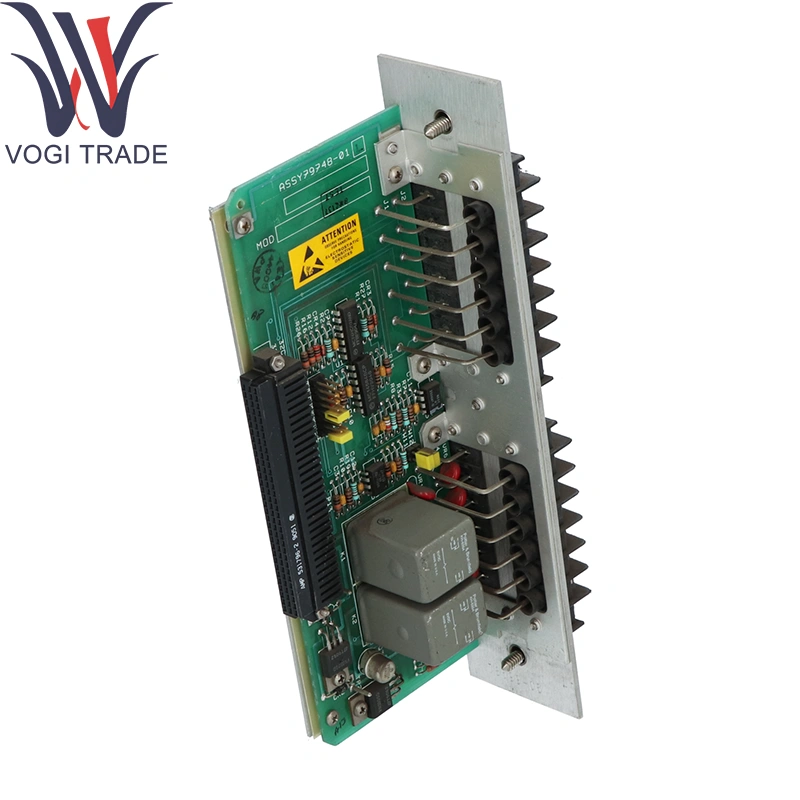

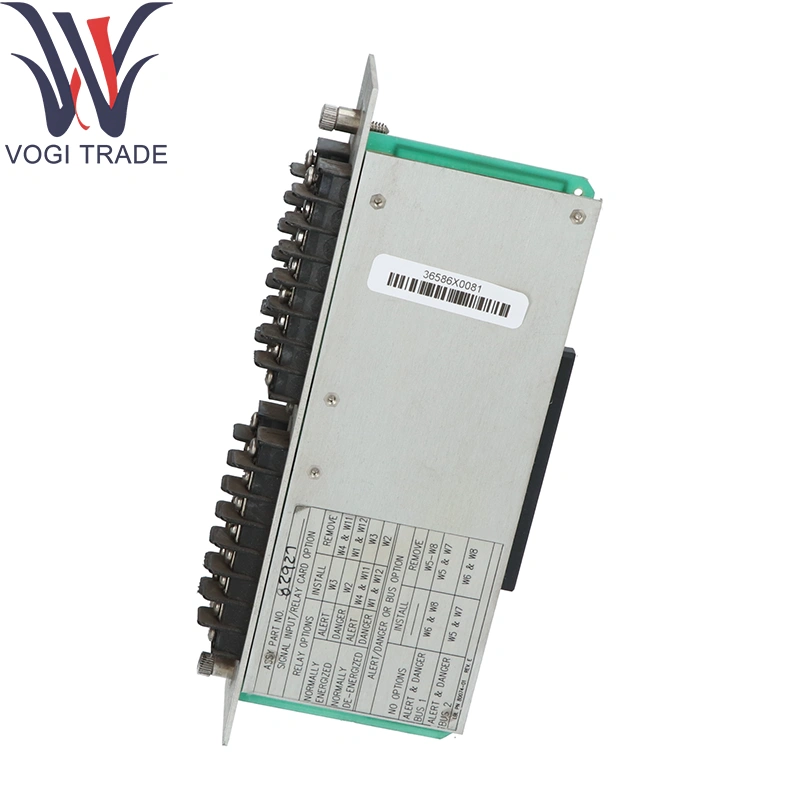

Belly Nevada 82927-01

주문 정보n

부품 번호 : 82927-01

설명 : 변속기 여기 및 감지, 개별 터미널 연결, PLC 스타일 릴레이 출력 및 아날로그 녹음 인터페이스를 결합한 다중 기획 I/O 카드

시리즈 : 50 핀 백플레인 슬롯을 통해 Bentlynevada 3500/3700 랙에 맞습니다.

기술적 인 매개 변수etters

트랜스 듀서 I/O :

4-20mA 루프 전력 또는 Bently Nevada 82927-01에 대한 ± 10V 흥분이 가능한 4 개의 채널

4-20MA 루프의 내부 250Ω 정밀 종료 저항

레코더 출력 :

4 분리 된 0–10V 아날로그 출력 (≥10ma 드라이브)

터미널 패스 스루 :

이산 I/O 배선을위한 8 스크류 터미널 쌍

PLC 스타일 릴레이 출력 :

4 × Formc (SPDT) Bently Nevada 82927-01에서 릴레이

연락처 등급 : 5A @ 250VAC / 30VDC 저항

격리 및 보호 :

채널 투 섀시 : 500V (아날로그), 1kv (디지털/릴레이)

서지 보호 : 아날로그 루프의 IEC 61000-4-5 레벨 3

전력 소비 : 24VDC 백플레인에서 ≤6W

환경 : 0 ° C – 70 ° C 작동; –40 ° C – 85 ° C 저장; ≤95% RH 비 응축

제품 기능

Belly Nevada 82927-01은 전류 루프 또는 전압 모드 변환기에 대한 XDCR 여기/감지를 제공합니다. 알람/인터록을 위해 Bently Nevada 82927-01을 통해 아날로그 레코더 출력, 개별 배선 단자 및 PLC 스타일 릴레이를 제공합니다. 통합 서지 보호는 가혹한 환경에서 신뢰성을 보장합니다.

응용 분야

하이브리드 제어 패널 : 전력/프로세스 산업에서 모니터링 루프/릴레이 출력을 Bently Nevada 82927-01과 결합

레거시 리트로 피트 : Bally Nevada 82927-01을 사용하여 여러 모듈을 대체하여 발자국을 줄입니다.

OEM 기계 스키드 : Bently Nevada 82927-01을 특징으로하는 패키지의 내장 다기능 I/O

휴대용 테스트 벤치 : 트랜스 듀서 여기 및 장방형 네바다 82927-01이 필요한 모듈 식 랙

안전 및 인터록 시스템 : Bally Nevada 82927-01의 랙 기반 릴레이를 통해 인터록을 드라이브합니다.
