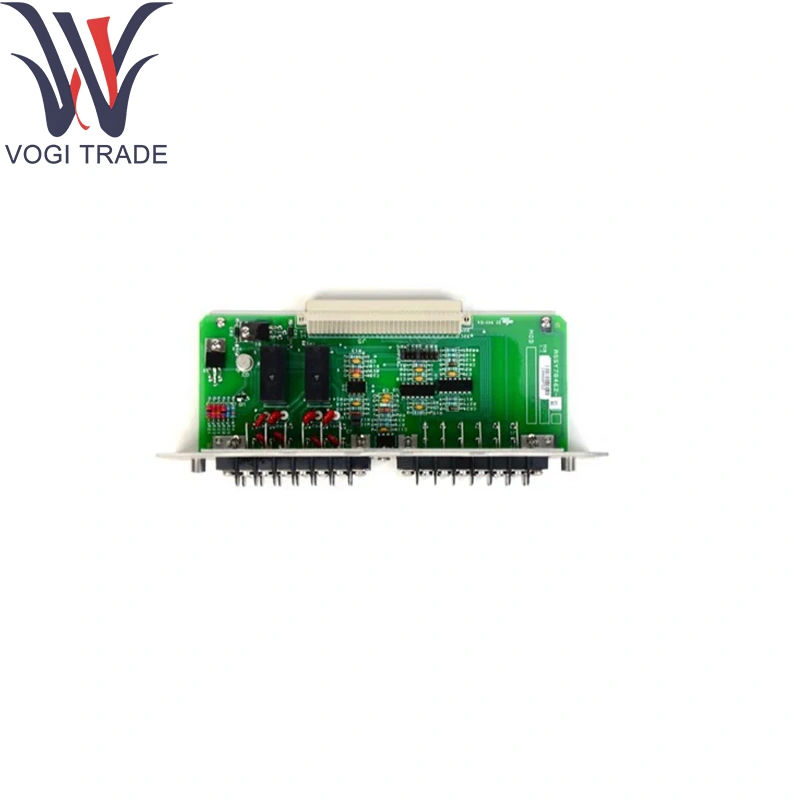

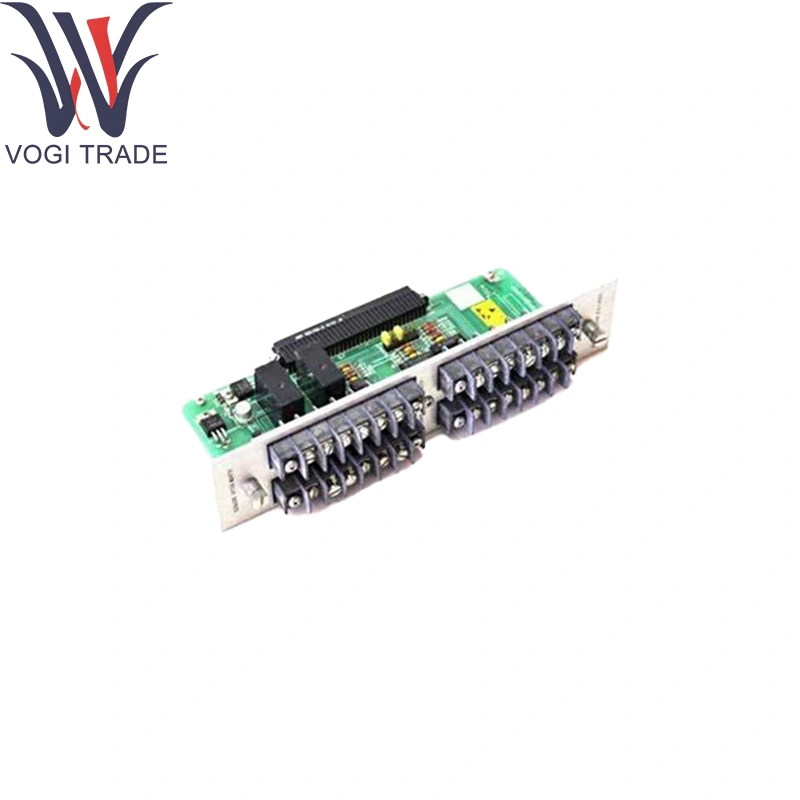

Belly Nevada 82366-01

주문 정보

부품 번호 : 82366-01

설명 : Bentynevada I/O 랙의 고밀도 릴레이 출력 모듈

시리즈 호환성 : 3500 시리즈 및 레거시 2300/3300 선반 (어댑터를 통해)

액세서리 키트 :

리본 케이블 하네스 : 106765-13

전면 패널 오버레이 : 3500/65-FP-OVR

기술 매개 변수

릴레이 채널 : 8 × Formc (SPDT) Bally Nevada 82366-01 용 연락처

연락처 등급 :

5a@250vac (저항)

5A@30VDC (저항)

코일 드라이브 : 랙 버스를 통한 솔리드 스테이트 드라이브; 외부 코일 공급이 없습니다

작동/릴리스 시간 : 명령에서 연락처 변경까지 ≤10ms

유전체 내차 : 코일/접점 사이의 1KV와 Bently Nevada 82366-01의 채널을 가로 질러

표시기 : 에너지 상태를 보여주는 채널 당 전면 패널 LED

전기 인터페이스 : 모니터 모듈 릴레이 드라이브 출력에 대한 50 핀 리본 헤더

전력 소비 : 백플레인을 통한 24VDC, ≤3W

환경 :

작동 온도 : 0 ° C – 70 ° C

스토리지 온도 : –40 ° C – 85 ° C

습도 : ≤95%RH, 비 응축

제품 기능n

Belly Nevada 82366-01은 Trip/Alarm 명령에 응답하여 외부 회로에 전원을 공급하여 개별 출력 전환을 실행합니다. 고밀도 설계는 코일/접촉 결함에 대한자가 진단 기능이있는 ¼ rack 슬롯에 8 개의 릴레이 출력을 제공합니다.

응용 분야

발전 : 운전 트립 솔레노이드 및 경보 회로 Bently Nevada 82366-01을 사용한 경보 회로

공정 및 석유 화학 플랜트 : 경보를 ESD 시스템에 통합합니다

압축기 스테이션 : Bently Nevada 82366-01을 사용한 서지 제어 상태 출력

OEM 스키드 패키지 : Belly Nevada 82366-01을 특징으로하는 패널의 내장 된 릴레이 출력

해양 및 해양 : 부식 방지 경보/셧다운 릴레이
