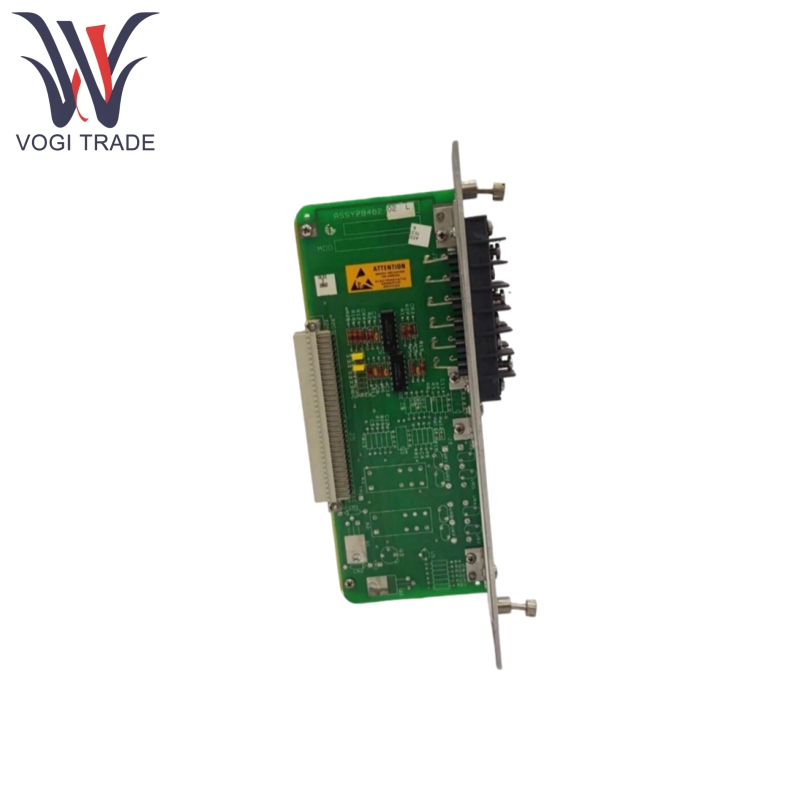

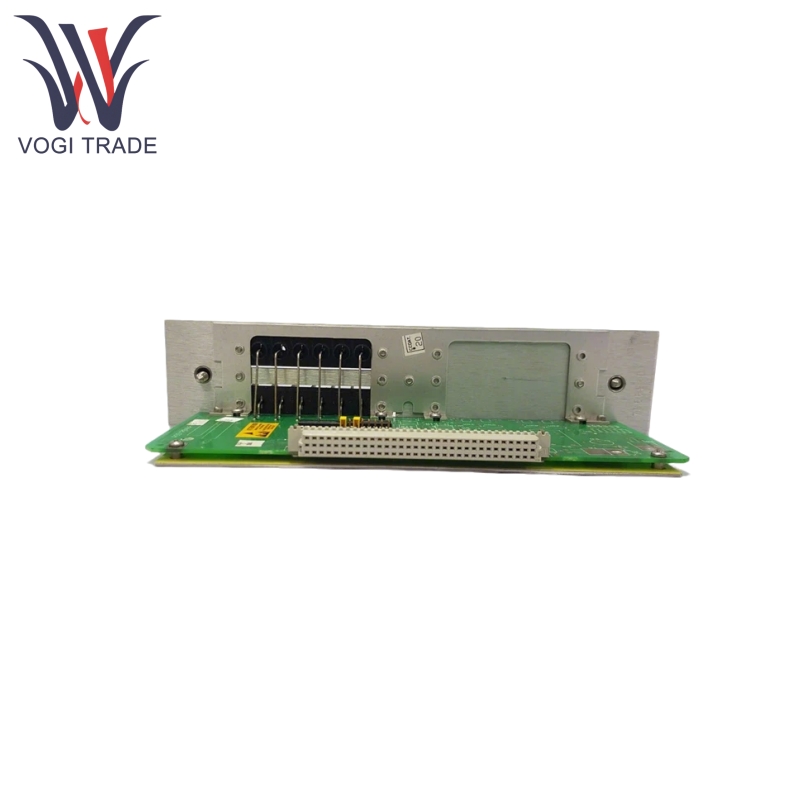

Belly Nevada 81544-01

제품 기능

Belly Nevada 81544-01은 2 개의 근접 프로브 신호 입력을 지원하여 차동 팽창의 크기와 방향을 독립적으로 모니터링합니다.

Belly Nevada 81544-01은 채널 당 4 개의 구성 가능한 경보 세트 포인트 (2 개의 높은 경보 및 2 개의 낮은 경보)를 제공하며 임계 값을 초과 할 때 릴레이 출력을 지원합니다.

Belly Nevada 81544-01은 10kΩ의 입력 임피던스를 가지고 있으며, Bently Nevada 표준 근접 프로브와 호환되며, 여과 및 선형화 후 신호가 모니터에 출력됩니다.

Bently Nevada 81544-01에는 내장 된 자체 진단 회로가 있으며, 이는 전선 및 단락과 같은 결함을 감지하고 상태 표시기를 통해 피드백을 제공합니다.

제품 매개 변수

근접 프로브는 고주파 전자기장을 통해 로터의 금속 표면에 와전류를 생성합니다. 프로브와 로터 표면 사이의 거리의 변화는 코일 임피던스의 변화를 초래하며, 이는 전압 신호로 변환됩니다. 두 프로브 신호의 Bently Nevada 81544-01 차등 처리는 로터 및 케이싱의 상대적 확장을 계산하여 기계적 열 변형의 상태를 결정합니다.

입력 신호 : 신호 범위가 -20V ~ 0V (DC 전압) 인 8mm 또는 5mm 에디 전류 근접 프로브와 호환됩니다.

출력 신호 : 4-20MA 아날로그 신호 (선택 사항), 릴레이 접점 출력 (경보 상태).

전원 공급 장치 요구 사항 : 일반적으로 3300 프레임 또는 외부 24V DC 전원 공급 장치 (특정 매개 변수는 공식 설명서를 참조)로 구동됩니다.

정확도 : 선형성 오차는 전체 스케일의 ≤ ± 1%, 해상도 0.01mm.

환경 매개 변수 : 작동 온도 -40 ° C ~ +85 ° C, 보호 클래스 IP65 (방향 및 방수).

제품 응용 프로그램

Belly Nevada 81544-01은 시작/정지 부품과 정적 부품 사이의 마찰을 방지하기 위해 시동/파업 동안 로터와 실린더의 열 팽창 차이를 모니터링합니다.

Belly Nevada 81544-01은 고온 작업 조건 하에서 임펠러와 케이싱 사이의 확장 차이를 추적하여 축 정밀 상태 안전을 보장 할 수 있습니다.

Bently Nevada 81544-01은 구불 구불 한 단열 손상을 피하기 위해 대형 발전기의 로터 및 고정자의 확장을 모니터링하는 데 사용될 수 있습니다.
