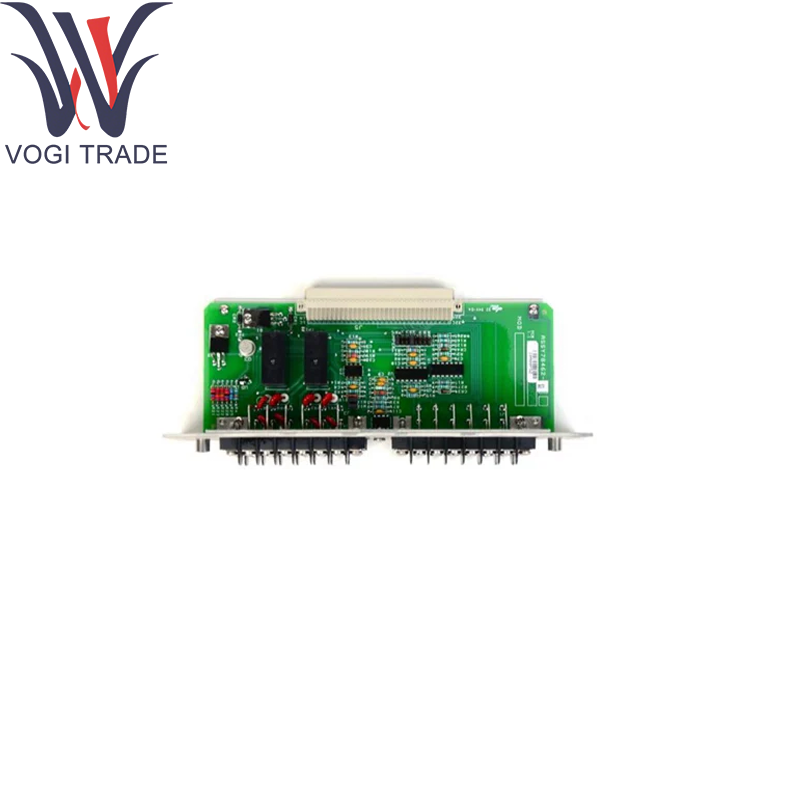

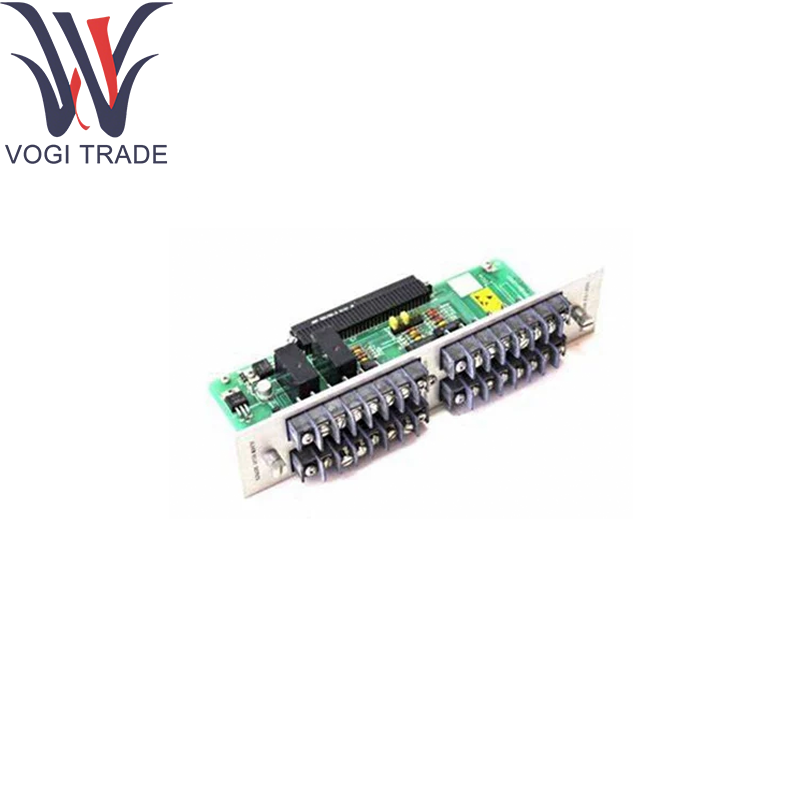

Belly Nevada 78462-01

OrDering 정보

부품 번호 : 78462-01

설명 : Bentynevada 3500/3700 시리즈 랙 용 시스템 인터페이스 모듈

대체 : 78462-00 (레거시 버전)

액세서리 키트 :

리본 케이블 하네스 : 106765-13

전면 패널 오버레이 : 3500/65-FP-OVR

랙 섀시 : 3500/00

기술 매개 변수

백플레인 포트 : 중복 버스 경로를위한 듀얼 50 핀 커넥터

호스트 I/O :

이더넷 : 10/100Base-T RJ-45 Bently Nevada 78462-01 구성을위한 포트

직렬 : D-SUB 9-PIN의 RS-232 콘솔 포트

이산 : 공통 결제 오픈-수집기 출력

LED 표시기 :

파워 OK, CPU OK, 버스 건강, 모듈-표현

하트 비트 및 워치 독 : Bently Nevada 78462-01의 모든 모듈 응답을 모니터링합니다.

구성 저장소 : 랙 설정을위한 비 휘발성 플래시

펌웨어 업그레이드 : 이더넷/시리얼을 통해 원격 업데이트를 지원합니다

전력 소비 : 백플레인을 통한 24VDC, ≤1W

격리 : 1kV 갈바니 분리

환경 : 0 ° C ~ +70 ° C; ≤95%RH 비 응축

제품 기능

버스 조정 : Belly Nevada 78462-01은 3500 백플레인에 대한 클럭킹 및 데이터 라우팅을 제공합니다.

알람 집계 : 모듈 알람을 통합 시스템 결합 신호로 수집합니다.

구성 및 진단 : Web/CLI 인터페이스와 함께 랙 데이터베이스를 호스팅합니다.

중복 관리 : 데이터 손실없이 듀얼 버스 장애 조치를 지원합니다.

응용 분야

전력 생성 제어실 : Belly Nevada를 사용한 터빈 모니터링을위한 중앙 컨트롤러 78462-01

프로세스 플랜트 스키드 : Belly Nevada 78462-01을 사용하여 스키드 장착 패널의 내장 인터페이스

정유 시설 : 공장 DCS/SCADA와 통합 된 진단을 호스트합니다

OEM 장비 : Belly Nevada 78462-01을 특징으로하는 맞춤형 패키지의 턴키 랙 인텔리전스

안전에 도달하는 시스템 : Bally Nevada 78462-01을 통해 ESD 논리에 대한 오류 출력을 공급합니다.
