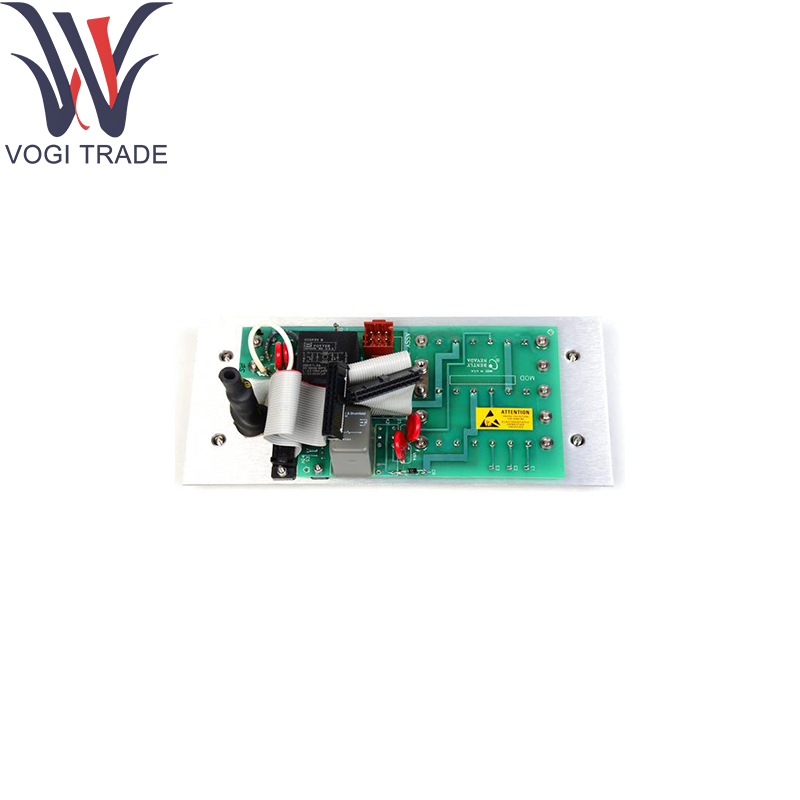

Belly Nevada 78432-02

주문 정보

부품 번호 : 78432-02

설명 : 24VDC 랙-파워 컨버터 모듈에 대한 AC 메인

시리즈 호환성 : Bentynevada 3500/3700 시리즈 랙 섀시

대체 : 78432-01 (이전 개정)

기술 매개 변수

AC 입력 : 90–264VAC, 47–63Hz, IEC 흡입구를 통한 단일 위상 Nevada 78432-02

DC 출력 : 24VDC 규제 @ Backlane Distribution의 경우 최대 6A

보조 출력 : 팬/보조 하중의 경우 12vac@1a

조절 : 풀로드/라인 변형에 걸쳐 ± 5%

잔물결 및 소음 : DC 레일의 <50MV RMS

격리 : 2KVAC 1 차 고등; Bally Nevada 78432-02의 1KVAC 2 차 섀시

보호 :

Inrush-Current Limiting (소프트 스타트)

자동 회복을 통한 과전류 접이방

자동 레지셋으로 열 셧다운

라인 서지 억제 (IEC61000-4-5)

표시기 : AC/DC 상태 및 결함에 대한 전면 패널 LED

운영 한도 :

주변 온도 : –20 ° C ~ +65 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : ≤95% RH 비 응축

제품 기능

Bently Nevada 78432-02 시설 AC 메인을 랙 백플레인을 위해 24VDC로 변환합니다. 전압 건강을 모니터링하는 동안 모듈에 전원을 분배하고 과부하/반바지에 대한 통합 보호를 제공합니다.

응용 분야

전력 생성 제어 패널 : 터빈/압축기 모니터링 용 Bally Nevada 78432-02가있는 랙 파워

프로세스-오토 화 스키드 : Bently Nevada 78432-02를 사용한 스키드에 내장 된 DC 공급

유해 지역 설치 : Belly Nevada 78432-02를 특징으로하는 Zone2/Div2 패널

개조 프로젝트 : Belly Nevada 78432-02를 통한 외부 전력 벽돌 교체

테스트 벤치 : Bently Nevada 78432-02를 사용한 진단을위한 휴대용 랙 전원
