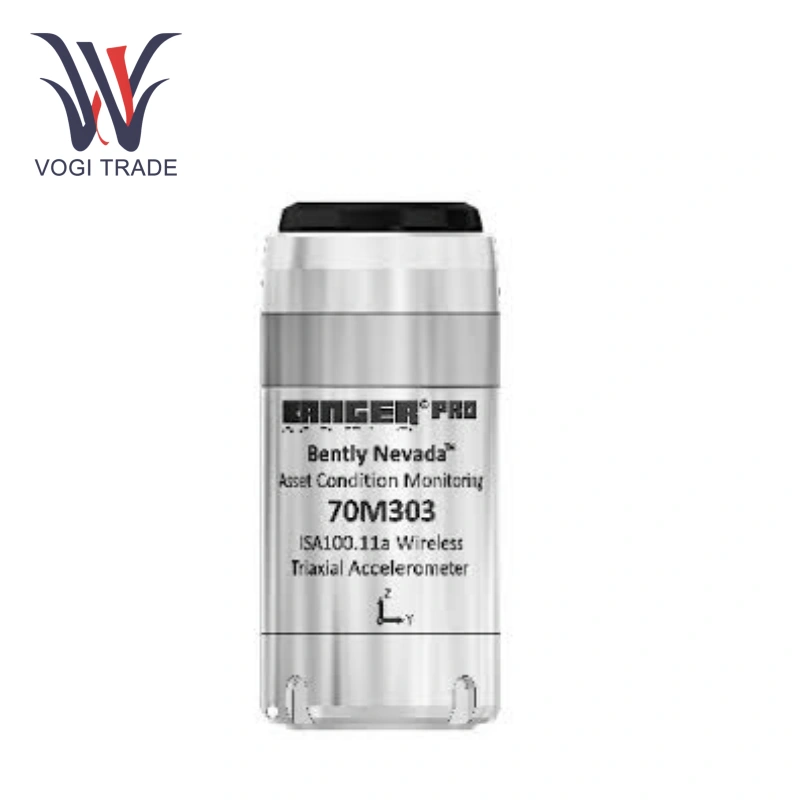

벤틀리 네바다 70M303-10-01-01-01

제품개요

모델: 70M303-10-01-01-01

모니터링되는 매개변수: 3축 진동(속도 5-1kHz, 가속도 5-10kHz), 표면 온도

네트워크 프로토콜: ISA100.11a 무선 네트워크 프로토콜, IEEE 802.15.4 지원, 2.45GHz ISM 공용 주파수 대역에서 작동, 메시 및 스타 토폴로지 활용

전송 거리: 직선으로 최대 200미터, 일반적인 산업 환경에서 75-100미터

보호 등급: IP67, 방진 및 방수

방폭 등급: ATEX/IECEx Zone 0(ia I/IIC T4), Class 1 Div 1, 위험 지역에 적합

배터리 유형: 3.6V 교체 가능한 리튬 염화티오닐 배터리, 배터리 수명 최대 5년(데이터 수집 유형 및 빈도에 따라 다름)

작동 온도: -40°C ~ +85°C

데이터 출력: Modbus 출력을 지원하고 DCS 또는 플랜트 히스토리언에 연결할 수 있으며 System 1 Evo 시스템과도 인터페이스할 수 있습니다.

특징

포괄적이고 정확한 모니터링: Bently Nevada 70M303-10-01-01-01 통합 3축 진동 및 온도 모니터링은 내장된 롤링 베어링 라이브러리와 함께 뛰어난 롤링 베어링 진동 분석을 제공하고 장비 작동 상태를 정확하게 모니터링합니다.

강력한 시스템 호환성: Bently Nevada 70M303-10-01-01-01 데이터는 Modbus 통신 및 OPC 출력을 통해 출력될 수 있으며, 통합 플랫폼 관리 및 장비 상태 분석을 위해 System 1 Evo 시스템과 원활하게 통합됩니다.

안전함과 신뢰성: 128비트 AES 암호화 기능을 갖춘 Bently Nevada 70M303-10-01-01-01은 안전한 데이터 전송을 보장하는 동시에 높은 수준의 보호 및 방폭 설계로 위험 지역에서 사용하기 위한 요구 사항을 충족합니다.

애플리케이션

Bently Nevada 70M303-10-01-01-01 발전소 냉각탑 팬의 진동 모니터링에 사용되는 이 시스템은 팬의 진동 속도를 실시간으로 모니터링하여 팬 블레이드의 마모 및 헐거움은 물론 잠재적인 모터 및 감속기 고장을 적시에 감지할 수 있습니다.

Bently Nevada 70M303-10-01-01-01은 석유화학 플랜트의 공냉식 열교환기 팬에 설치되어 팬 작동 상태를 효과적으로 모니터링합니다.

호환성 및 통합

소프트웨어 지원:

시스템 1 소프트웨어: GCI(Generic Client Interface) 데이터 출력이 포함된 버전 20.2 이상이 필요합니다. 각 센서에는 별도의 시스템 1 장치 라이센스(부품 번호 3071/13)가 필요합니다.

타사 도구: 통합 데이터에 대한 Modbus 데이터 출력을 지원하여 SCADA 또는 PLC 시스템으로의 통합을 용이하게 합니다.

게이트웨이 호환성:

ISA100 게이트웨이: Bently Nevada 70M320(최대 50개 센서 지원), Yokogawa YFGW410(최대 160개 센서) 또는 Honeywell WDM(최대 320개 센서) 등.

네트워크 토폴로지: 최대 3개의 홉 깊이로 스타 또는 메시 네트워크를 지원하여 안정적인 데이터 전송을 보장합니다.
