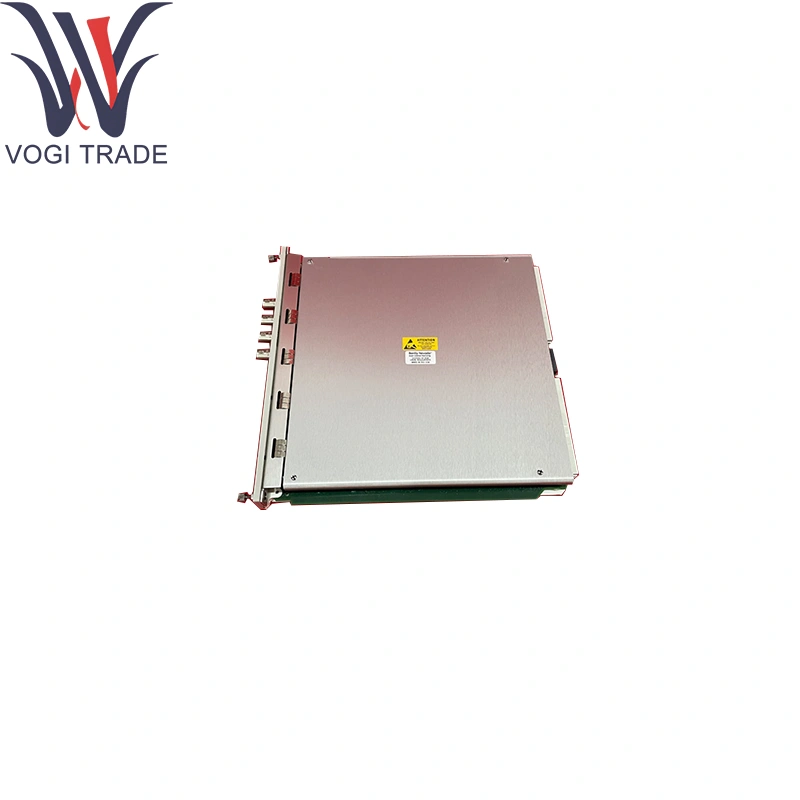

Belly Nevada 3500/72m-01-00

주문 정보

로드 위치 모니터

3500/72m -AA -BB

A : I/O 모듈 유형

01 내부 종단이있는 I/O 모듈

02 외부 종단이있는 I/O 모듈

03 내부 장벽 및 내부 종단이있는 I/O 모듈

B : 유해 지역 승인 옵션

00 없음

01 CNRTLUS (클래스 1, 디비전 2)

02 ATEX/IECEX/CSA (클래스 1, 영역 2)

기술 매개 변수

채널 : 2 개의 독립적 인로드 위치 센서 입력 Bently Nevada 3500/72m-01-00

지원되는 센서 유형 :

선형 가변 차동 변압기 (LVDTS)

자기 유도 또는 전위차로드-위치 변환기

입력 범위 : ± 10VDC 아날로그 (프로그래밍 가능 ± 5V ~ ± 15V 스팬)

해상도 : Bally Nevada 3500/72m-01-00의 채널 당 16 비트 A/D 변환 (≈ 0.0015%)

정확도 : 선형화 후 풀 스케일의 ± 0.1%

샘플링 속도 : 채널 당 1kHz, 동시 획득

분리 : ≥1KV 채널-섀시 및 채널-채널

입력 보호 : 과전압 클램프로의 ± 30V; 역-극성 및 서지 보호

환경 :

작동 온도 : 0 ° C ~ +70 ° C

스토리지 온도 : –40 ° C ~ +85 ° C의 경우 3500/72m-01-00

습도 : ≤95%RH, 비 응축

제품 기능

위치 컨디셔닝 : Bally Nevada 3500/72m-01-00을 통한 여기, 버퍼링 및 컨디셔닝을 적용한 다음 실제 변위 장치로 디지털화하고 선형화합니다.

동적 모니터링 : 고속 위치 과도 및 실패 감지를 위해 주택 시간을 캡처합니다.

데이터 커뮤니케이션 : 3500 백플레인 버스에서 실시간 위치 및 진단을 방송합니다.

응용 분야

왕복 압축기 및 엔진 : 서지 회피 및 성능 튜닝을위한 Belly Nevada 3500/72m-01-00을 통한 연속로드 위치 피드백.

API-618 준수 : 중요한 보호 시스템의 정밀 요구 사항을 충족합니다.

DCS/SCADA와 통합 : 4–20MA 또는 디지털 출력 모듈을 통해.

유지 보수 및 진단 : Belly Nevada 3500/72m-01-00을 사용하여 마모를 조기 감지 할 수 있습니다.
